Werkzeugspanner reparieren: Einzugskraft messen, Federpaket und Greifer erneuern

Wann muss ein Werkzeugspanner repariert werden?

Ein Werkzeugspanner muss repariert werden, sobald die Einzugskraft unter den Sollwert der Aufnahme fällt, das Werkzeug nicht mehr zuverlässig löst oder im Betrieb nicht mehr sicher sitzt. Die Einzugskraft ist dabei das Frühwarnsignal: Sie sinkt über Monate, bevor ein Werkzeug rutscht, und lässt sich mit einem Messgerät in wenigen Minuten prüfen.

Die häufigste Ursache ist das ermüdete Tellerfederpaket. Tellerfedern verlieren nach vielen Lastwechseln ihre Kraft, ein einzelner Federbruch nimmt dem Paket einen Teil des Hubs. Dazu kommen verschlissene Greifer, eine verbogene Zugstange nach Kollision, ein schwergängiger Lösekolben und Späne im Mechanismus durch ausgefallene Sperrluft. Wie Sie die Symptome an der Maschine einordnen, zeigt der Ratgeber Werkzeugspanner defekt.

Ein rutschendes Werkzeug ist kein Wartungsthema, sondern ein Sicherheitsthema: Es kann bei Drehzahl aus der Aufnahme kommen. Bei diesem Symptom stoppen, nicht weiterfahren, Spindel-Diagnose beauftragen.

Aufbau und Bauarten von Werkzeugspannern

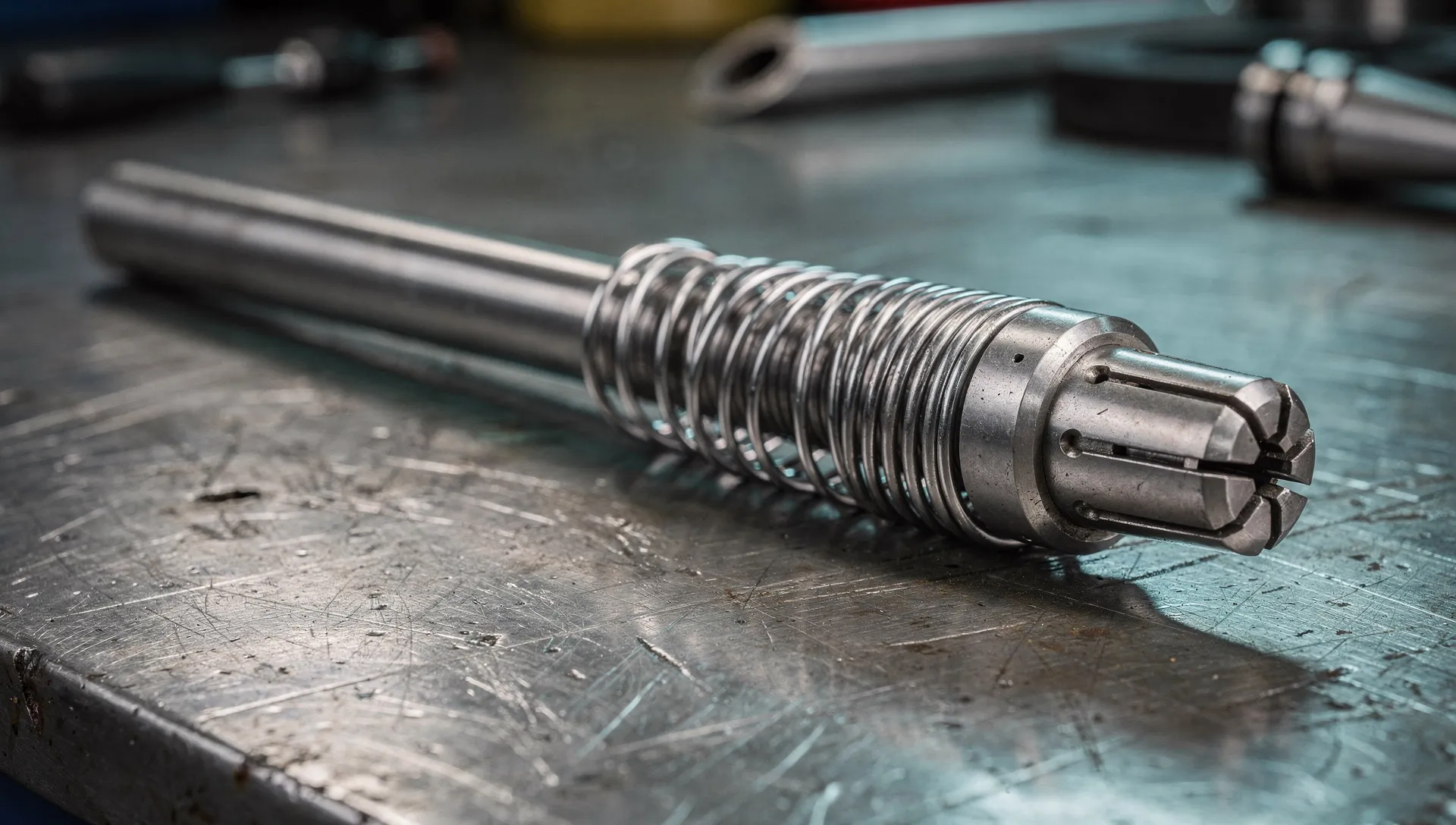

Ein Werkzeugspanner besteht bei Bearbeitungszentren aus vier Baugruppen: Tellerfederpaket als Kraftspeicher, Zugstange als Kraftübertragung, Spannsatz mit Greifersegmenten, die den Anzugsbolzen oder den Hohlschaft fassen, und einer Löseeinheit, die das Federpaket hydraulisch oder pneumatisch zusammendrückt und das Werkzeug freigibt. Im gespannten Zustand hält allein die Federkraft, ohne Energiezufuhr.

Bei HSK-Aufnahmen nach DIN 69893 spreizen die Greifersegmente im Hohlschaft und ziehen das Werkzeug gleichzeitig auf Kegel und Plananlage. Bei Steilkegeln (SK nach DIN ISO 7388-1, BT nach JIS B 6339) greift der Spannsatz den Anzugsbolzen und zieht das Werkzeug in den 7/24-Kegel. HSK erreicht dadurch eine höhere Steifigkeit bei geringerer Einzugskraft.

Daneben gibt es hydraulisch spannende Systeme an Dreh- und Schleifspindeln und pneumatische Wechsler an HF-Spindeln mit ER-Spannzangen. Welche Bauart welche Kraft erzeugt und was daran verschleißt, zeigt die Tabelle weiter unten.

Einzugskraft messen: Richtwerte je Aufnahme

Die Einzugskraft wird mit einem Messgerät geprüft, das wie ein Werkzeug in die Aufnahme eingespannt wird und die Kraft in kN anzeigt. Gemessen wird bei der Eingangsprüfung, nach der Instandsetzung und idealerweise in jedem Wartungsintervall an der Maschine. Die Sollwerte hängen von Aufnahme und Spindelbaureihe ab, die Tabelle nennt übliche Richtwerte.

Maßgeblich ist immer der Wert des Spindelherstellers. Als Verschleißgrenze gelten bei vielen Herstellern rund 20 Prozent Verlust gegenüber dem Sollwert, ab dann ist das Federpaket fällig. Den Zusammenhang zwischen Kraft, Steifigkeit und Rundlauf erklärt das Glossar unter Einzugskraft.

Werkzeugspanner-Reparatur: was geprüft und ersetzt wird

Bei der Spanner-Instandsetzung wird das Tellerfederpaket grundsätzlich erneuert, alle anderen Bauteile werden geprüft und nach Befund ersetzt. Der Grund: Ein Federpaket, das einmal unter den Sollwert gefallen ist, erholt sich nicht, und ein neues Paket kostet einen Bruchteil dessen, was ein zweiter Ausbau kostet.

Greifer und Spannsatz werden auf abgerundete Greiferkanten und lockere Segmente geprüft, die Zugstange auf Geradheit und Verschleiß an der Kolbenanlage, der Lösekolben auf Dichtheit und vollständigen Hub. Der Spindelkonus wird tuschiert: Zeigt das Tragbild Einlaufspuren oder einen Kollisionsschaden, ist die Aufnahme selbst betroffen. Sperrluft und Reinigungsluft werden auf Durchfluss geprüft, weil ein verstopfter Kanal den nächsten Verschleiß vorbereitet.

Nach der Montage mit Anzugsmomenten nach Vorgabe wird die Einzugskraft erneut gemessen. Ist- und Sollwert gehören ins Abnahmeprotokoll, zusammen mit Löseweg und Rundlauf am Prüfdorn. Bekommen Sie nur die Aussage “geprüft” ohne Zahl, fehlt Ihnen der Vergleichswert für das nächste Wartungsintervall. Die Bauteile im Einzelnen zeigt die Tabelle weiter unten.

Werkzeugspanner oder Spindel: wo der Schaden sitzt

Ob nur der Spanner oder die Spindel repariert werden muss, entscheidet das Ereignis, das zum Schaden geführt hat. Ist die Einzugskraft über Monate gesunken und das Werkzeug hat nie gerutscht, ist in der Regel nur der Spanner fällig: Federpaket neu, Greifer nach Befund, Spindel bleibt zu.

Hat das Werkzeug dagegen bei laufender Spindel locker gesessen, sich gelöst oder gab es eine Kollision, sind Spindelkonus und Lager mit hoher Wahrscheinlichkeit betroffen. Ein lockeres Werkzeug schlägt im Konus und hinterlässt Einlaufspuren, ein Crash schädigt die Lager durch Stoßbelastung. Dann wird aus der Spanner-Instandsetzung eine Spindelreparatur mit Neulagerung, gegebenenfalls eine Überholung.

Die Befundung klärt das vorab: Tuschierbild am Konus, Rundlauf am Prüfdorn, Laufgeräusch und Schwingung. Verlangen Sie dann beide Varianten im Angebot, damit Sie nicht den Spanner reparieren lassen und drei Wochen später die Lager.

Laufzeit und Kosten der Werkzeugspanner-Reparatur

Eine reine Spanner-Instandsetzung ist am Markt kürzer als eine Neulagerung, weil die Spindel nicht vollständig zerlegt werden muss. Ist die Spindel mitbetroffen, sind 6 bis 10 Werktage nach Befundung üblich. Express bieten viele Betriebe gegen Aufpreis an. Verbindlich wird die Laufzeit mit dem Angebot des Betriebs, den Sie beauftragen.

Zu den Kosten: Eine Spanner-Instandsetzung liegt am Markt in der Regel deutlich unter einer Neulagerung und bei einem kleinen Bruchteil des Neuspindelpreises, Federpaket und Spannsatz sind die Hauptpositionen. Orientierung aus Branchenerfahrung, keine Preisliste. Lassen Sie sich vor Arbeitsbeginn einen schriftlichen Kostenvoranschlag geben und klären Sie, was passiert, wenn die Befundung den Umfang auf die Spindel ausweitet. Die gesetzliche Gewährleistung auf die Instandsetzung schuldet Ihnen der ausführende Betrieb.

Schildern Sie Ihren Fall mit Aufnahme, Sollwert und gemessener Einzugskraft. Sie bekommen eine technische Einschätzung dazu, ob der Spanner allein betroffen ist oder die Spindel mit im Spiel ist. Kostenlos, unverbindlich, ohne Auftragspflicht: Werkzeugspanner-Reparatur anfragen.
