Schleifspindeln reparieren: Innen-, Außen- und Abrichtspindeln instand setzen

Was Schleifspindeln von anderen Spindeln unterscheidet

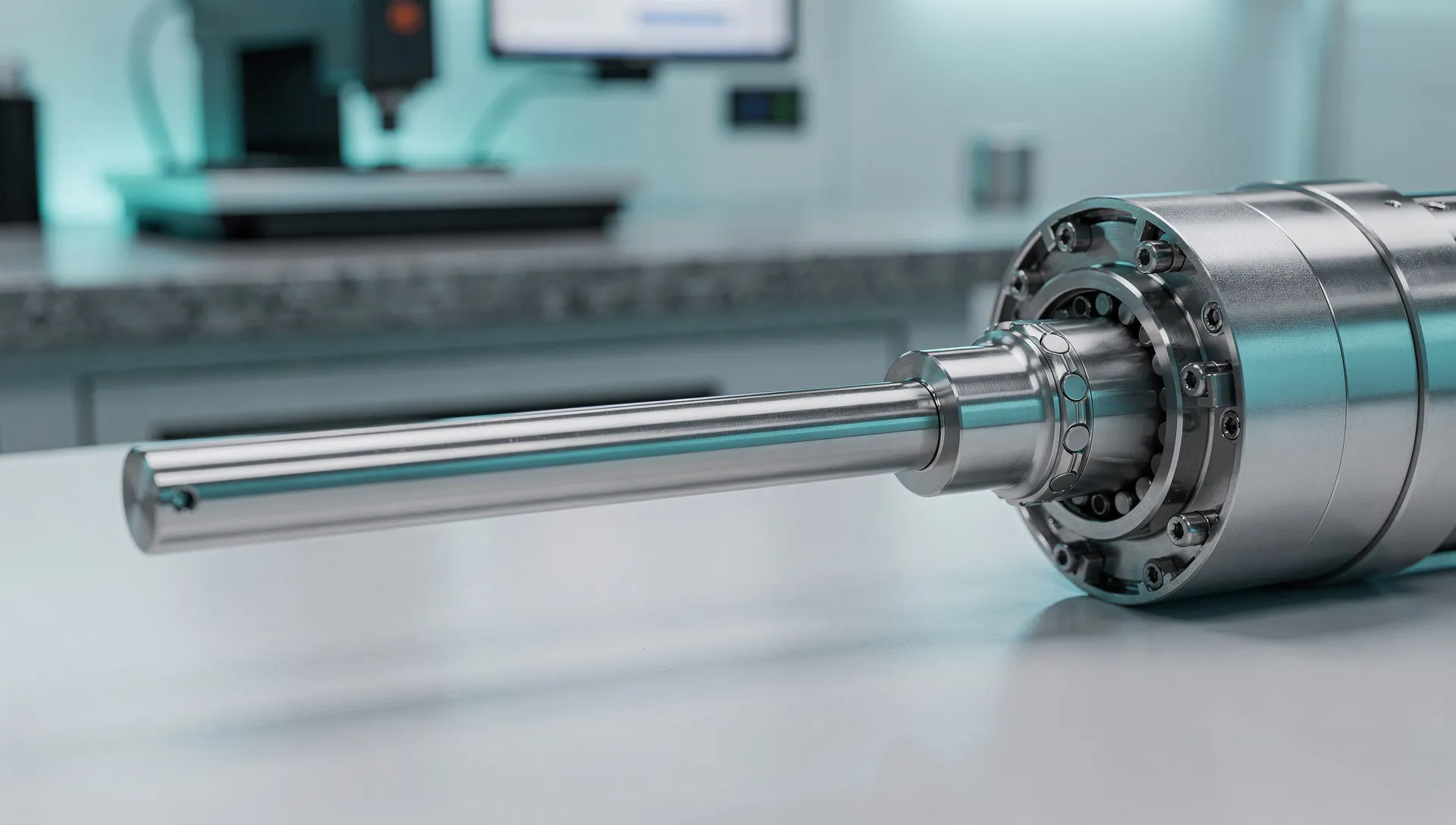

Die Schleifspindel ist die Arbeitsspindel einer Schleifmaschine: Sie trägt die rotierende Schleifscheibe und überträgt die Schnittleistung auf das Werkstück. Die Schnittkräfte sind dabei deutlich geringer als beim Fräsen oder Drehen, die Anforderung an Rundlaufgenauigkeit und Schwingungsfreiheit ist dafür erheblich höher. Rundlauffehler von wenigen Mikrometern übertragen sich direkt auf die Werkstückoberfläche und begrenzen die erreichbaren Maßtoleranzen.

Daraus folgt für die Instandsetzung: engere Lagerklassen, strengere Wuchtgüte, ein Dichtungssystem, das Schleifschlamm zuverlässig draußen hält, und eine Abnahme, die den warmen Zustand mitmisst. Wer eine Schleifspindel wie eine Frässpindel behandelt, liefert eine Spindel zurück, die läuft, aber kein brauchbares Schliffbild mehr erzeugt. Grundlage jeder Instandsetzung ist die Spindel-Diagnose mit dokumentierten Messwerten.

Schleifspindeln nach Bauart: Innen, Außen, Plan, Werkzeug

Innenrundschleifspindeln sind die anspruchsvollste Gruppe. Je nach Schleifstift-Durchmesser arbeiten sie zwischen 20.000 und über 100.000 Umdrehungen pro Minute, fast durchgängig mit Hybridlagern, deren Keramikkugeln aus Siliziumnitrid weniger Masse und damit geringere Fliehkräfte einbringen. Restunwucht wirkt hier quadratisch mit der Drehzahl, entsprechend fein wird gewuchtet.

Außenrund- und Planschleifspindeln laufen langsamer, tragen aber größere Scheiben und höhere Massen. Hier stehen Lagervorspannung, Planlauf und die Steifigkeit der Lagerung im Vordergrund, oft in Kombination mit Riemenantrieb.

Werkzeugschleifspindeln in Werkzeugschleifmaschinen sind häufig als Hochfrequenzspindeln ausgeführt. Für diese Bauart gilt zusätzlich, was auf der Seite HF-Spindel reparieren steht, insbesondere zu Spannzangen und Kühlung.

Abrichtspindeln: die zweite Spindel in der Schleifmaschine

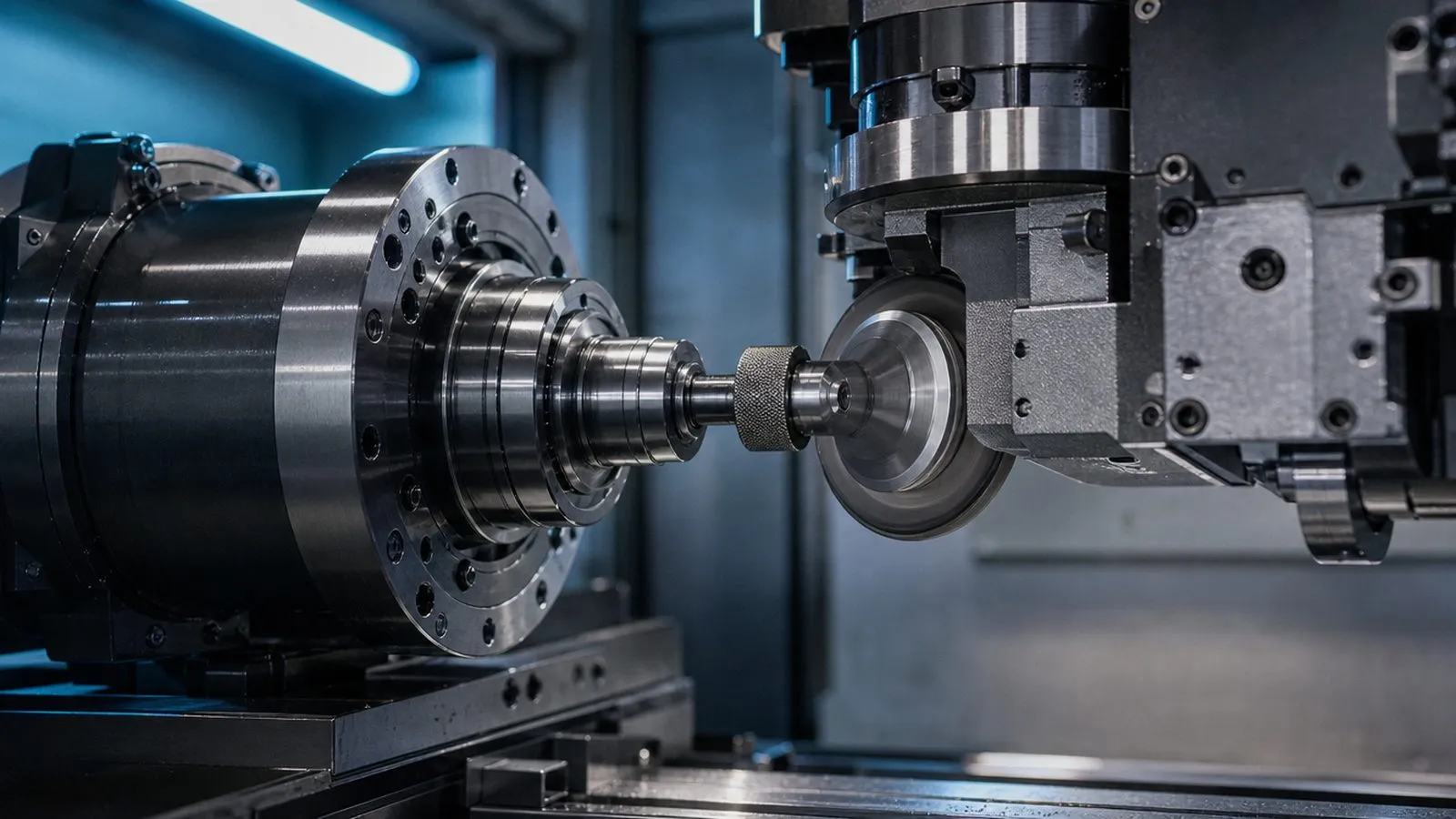

In vielen Schleifmaschinen arbeitet neben der Arbeitsspindel eine Abrichtspindel, die die Schleifscheibe mit einer Diamantrolle profiliert. Sie ist kleiner, läuft in der Regel zwischen 3.000 und 12.000 Umdrehungen und wird bei Ausfällen gern übersehen, weil ihr Schaden zunächst wie ein Problem der Arbeitsspindel aussieht: Das Schliffbild wird schlechter, obwohl die Hauptspindel in Ordnung ist.

Typische Schäden an Abrichtspindeln sind Lagerspiel durch die stoßartige Belastung beim Abrichten, Unwucht durch eine beschädigte oder ungleichmäßig verschlissene Diamantrolle und Verschmutzung des Rollensitzes. Abrichtspindeln durchlaufen denselben Ablauf wie Arbeitsspindeln, inklusive Wuchten und Abnahmeprotokoll. Sind beide Spindeln auffällig, schicken Sie sie gemeinsam ein: Ein Rundlauffehler an der Abrichtspindel schreibt sich sonst über die Scheibe direkt wieder ins Werkstück.

Schleifspindeln tauschen oder neu lagern

Die Frage stellt sich meist bei laufender Produktion, wenn jeder Stillstandstag zählt. Die Antwort hängt an drei Punkten: dem Zustand von Welle und Laufbahnen, der Verfügbarkeit der passenden Lager und der Frage, wie lange die Maschine stehen darf.

Solange Welle, Lagersitze und Gehäuse innerhalb der Toleranz sind, ist die Neulagerung der wirtschaftlichste Weg. Eine saubere Neulagerung bringt Rundlauf und Wuchtgüte wieder auf Werksniveau, lassen Sie sich die Werte im Abnahmeprotokoll ausweisen. Ist die Welle nach einem Crash verformt oder sind die Lagersitze ausgeschlagen, kommen Wellenarbeiten dazu, und der Vergleich mit einer Tauschspindel lohnt sich. Lassen Sie sich beide Wege im Kostenvoranschlag nennen, dann entscheiden Sie mit Zahlen und nicht mit Gefühl. Mehr zur Entscheidungslogik im Ratgeber Reparatur oder Austausch.

Orientierung aus Branchenerfahrung, keine Preisliste: Eine Neulagerung liegt in der Regel bei einem Bruchteil des Neuspindelpreises, eine Generalüberholung typischerweise bei 30 bis 60 Prozent. Verbindlich wird es mit dem Angebot des Betriebs, den Sie beauftragen.

Ersatzteile für Schleifspindeln: Lager, Dichtungen, Spannsätze

Lagersätze in P4 oder P2, Hybridlager mit Keramikkugeln, Labyrinthringe, Sperrluftdichtungen, Spannsätze und Spannzangen werden am Markt meist im Rahmen der Instandsetzung beschafft, abgestimmt auf die Baureihe. Einen reinen Ersatzteilverkauf bieten die wenigsten Betriebe an, und das aus gutem Grund: Bei Schleifspindeln entscheidet die Montage über die Lebensdauer. Presspassung, Vorspannung, Sauberkeit beim Fügen und das anschließende Feinstwuchten lassen sich in einer normalen Instandhaltung kaum in der nötigen Güte ausführen, und ein falsch montiertes Hybridlager fällt oft innerhalb weniger hundert Betriebsstunden wieder aus.

Wenn Sie eine Spindel einer bestimmten Marke haben, finden Sie Baureihen und typische Schäden auf den Herstellerseiten, zum Beispiel bei GMN oder Fischer.
