Spindelreparatur für CNC-Spindeln aller Hersteller
Wenn die Spindel steht, blutet die Maschine Geld. Schildern Sie uns den Schaden, wir ordnen ihn ein und organisieren die Instandsetzung: Motor-, Fräs-, Dreh-, Schleif- und HF-Spindeln, jeder Hersteller, jede Bauart. Die Anfrage ist kostenlos und unverbindlich.
- Herstellerunabhängig Jeder Hersteller, jede Bauart
- Instandsetzung organisiert Befundung, Reparatur, Abnahmeprotokoll
- Alle Spindeltypen Motor, Fräs, Dreh, Schleif, HF
- Anfrage kostenlos Unverbindlich, ohne Auftragspflicht
Spindelreparatur, kurz gesagt
Wir nehmen Ihre Spindelreparatur auf, ordnen den Schaden ein und organisieren die Instandsetzung: Motorspindeln, Frässpindeln, Drehspindeln, Schleifspindeln und Hochfrequenzspindeln, herstellerunabhängig. Hier steht außerdem, woran Sie den Schaden erkennen, welche Reparaturwege es gibt und was sie am Markt kosten. Die Anfrage ist kostenlos und unverbindlich.
Der häufigste Grund für einen Spindelausfall ist die Lagerung, gefolgt von Werkzeugspanner, Unwucht und bei Motorspindeln der Statorwicklung. Für alle vier gibt es einen etablierten Reparaturweg. Welcher zu Ihrem Symptom passt und woran Sie einen seriösen Anbieter erkennen, steht auf den Leistungs- und Ratgeberseiten.
Auf einen Blick
- Alle Spindeltypen und Hersteller, herstellerunabhängig
- Schadensbilder, Messgrößen und Normen erklärt
- Reparaturwege im Vergleich, mit Kostenrahmen am Markt
- Technische Einschätzung zu Ihrem Fall, kostenlos
Was wir für Ihre Spindel organisieren
Von der Befundung bis zur dokumentierten Abnahme: was hinter jeder Leistung steckt, was sie umfasst und wann sie sinnvoll ist.
Spindelüberholung
Komplette Überholung mit Demontage, Reinigung, Neulagerung und Endprüfung nach Protokoll.
Spindellager tauschen
Ersatz verschlissener oder beschädigter Spindellager mit passenden Präzisions-Lagerpaaren.

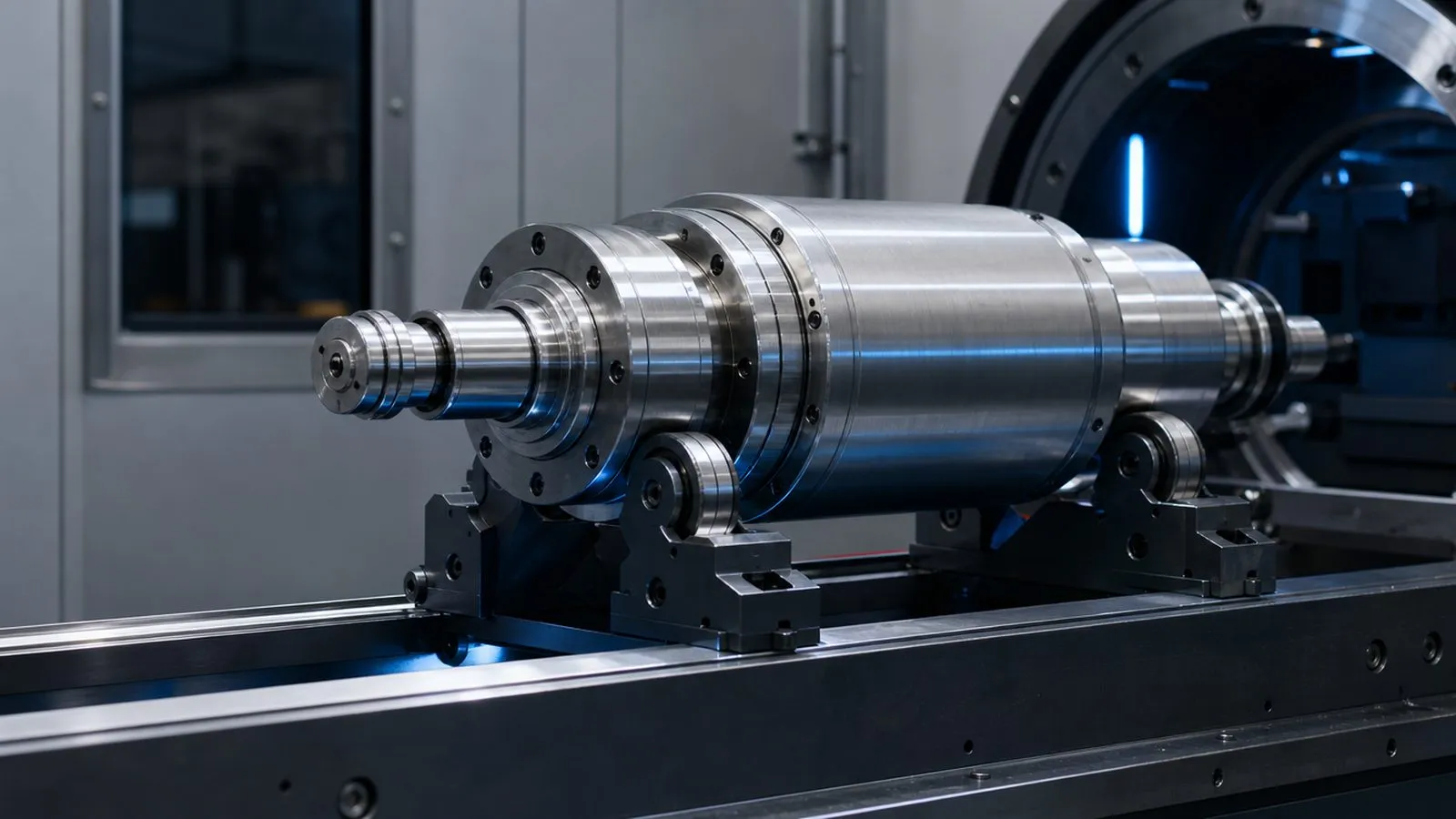

Spindel wuchten
Dynamisches Wuchten nach ISO 21940-11 für vibrations- und geräuscharmen Lauf.

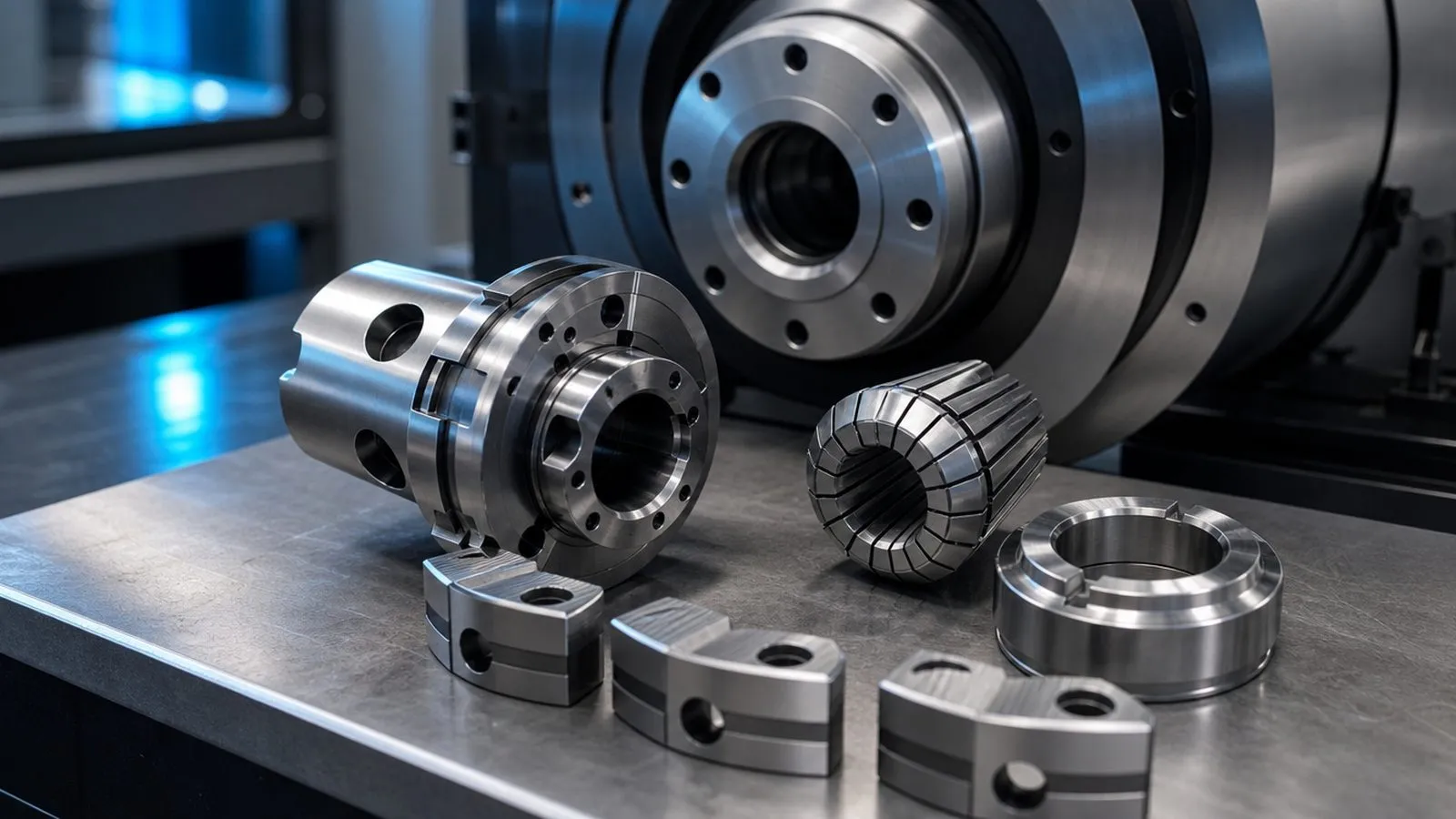

Werkzeugspanner-Reparatur
Instandsetzung defekter Spannsysteme: Spannsatz, Tellerfedern, Löseeinheit, Einzugskraft.
Spindel-Diagnose
Befundung mit Rundlauf, Spiel, Schwingung und Isolation. Der schriftliche Befund ist die Grundlage jeder Entscheidung.
Spindelaustausch
Wenn eine Reparatur nicht wirtschaftlich ist: aufgearbeitete Tauschspindel mit Prüfprotokoll, Altspindel als Rückgabe.
Express und Notdienst
Maschinenausfall kostet täglich Geld. Was Express am Markt bedeutet und wann eine Tauschspindel schneller ist.
Typische Schadensbilder und der übliche Reparaturweg
Die Lagerung ist die häufigste Ausfallursache, gefolgt von Werkzeugspanner, Unwucht und bei Motorspindeln der Statorwicklung. Die Tabelle zeigt, woran Sie den Schaden erkennen und welcher Reparaturweg üblicherweise folgt.
| Schadensbild | Woran Sie es erkennen | Übliche Maßnahme | Laufzeit am Markt |
|---|---|---|---|
| Lagerschaden | Laufgeräusche, Wärme an den Lagerstellen, Rundlauffehler, schlechtere Oberflächen | Neulagerung mit Präzisionslagern, Dichtungen, Wuchten | 6 bis 10 Werktage |
| Werkzeugspanner defekt | Werkzeug spannt nicht, löst nicht oder schlägt, Wechselfehler an der Steuerung | Spannsatz, Tellerfederpaket, Löseeinheit, Einzugskraft messen | 5 bis 8 Werktage |
| Unwucht, Rundlaufabweichung | Vibration, Rattermarken, Maßabweichung, erhöhte Lagerbelastung | Rundlauf messen, Welle prüfen, dynamisch wuchten | 5 bis 8 Werktage |
| Statorschaden (Motorspindel) | Überstrom, Abschaltung am Frequenzumrichter, Phasenasymmetrie, Überhitzung | Isolationsmessung, Wicklung instand setzen oder erneuern | 8 bis 15 Werktage |
| Kollisionsschaden | Spindelnase oder Kegel beschädigt, Spiel, blockierte Welle | Vollzerlegung, Welle und Gehäuse prüfen, Reparatur oder Tauschspindel | nach Befundung |
Erfahrungswerte aus der Branche, keine Zusage. Die tatsächliche Laufzeit nennt Ihnen der ausführende Betrieb nach der Befundung.
So läuft das in einer Instandsetzungswerkstatt
Ablauf
Erst der Befund, dann die Entscheidung
Der wichtigste Grundsatz: beauftragen Sie erst, wenn der Befund auf dem Tisch liegt. Vorher ist jede Zahl eine Schätzung.
Wie Sie die Spindel ausbauen, kennzeichnen und verpacken, steht in der Versandanleitung weiter unten. Schritt eins ist unsere Leistung, die Schritte zwei bis sechs beschreiben, wie eine fachgerechte Instandsetzung abläuft.
Ablauf im DetailVon der Anfrage bis zur einbaufertigen Spindel
-
Fall schildern
bei uns, kostenlosSie beschreiben Symptom, Spindeltyp und Maschine, gern mit Foto vom Typenschild. Wir ordnen den Fall technisch ein und sagen Ihnen, welcher Reparaturweg wahrscheinlich ist und worauf Sie bei der Beauftragung achten sollten. Unverbindlich, ohne Auftragspflicht.
-
Ausbau und Versand
üblich 1 bis 2 WerktageDie Spindel wird in der Instandhaltung ausgebaut und transportsicher verpackt. Kühlmittel ablassen, Anschlüsse markieren, Kegel und Kabel schützen. Die Versandanleitung unten beschreibt jeden Schritt. Die Spindel selbst bitte nicht zerlegen.
-
Befundung im Fachbetrieb
üblich 2 bis 3 WerktageEingangsmessung von Rundlauf, Planlauf, Axial- und Radialspiel, danach vollständige Zerlegung. Lager, Welle, Dichtungen und Werkzeugspanner werden bewertet, bei Motorspindeln kommt die Isolationsmessung der Statorwicklung dazu.
-
Kostenvoranschlag prüfen
Ihre EntscheidungAuf den Befund folgt ein Angebot. Lassen Sie sich den Umfang schriftlich geben und klären Sie vorab, was passiert, wenn Sie ablehnen. Ein seriöser Betrieb arbeitet erst nach Ihrer Freigabe.
-
Instandsetzung und Wuchten
üblich 6 bis 10 WerktageNeulagerung mit Präzisionslagern der spezifizierten Klasse, Dichtungen, Werkzeugspanner, bei Bedarf Stator und Encoder. Die Vorspannung wird nach Auslegung der Baureihe eingestellt, der Rotor dynamisch gewuchtet, üblicherweise auf G2,5 nach ISO 21940-11.
-
Abnahme und Rücklieferung
mit MessprotokollProbelauf mit Temperaturkurve und Schwingungsmessung, Rundlauf und Planlauf an der Spindelnase. Bestehen Sie auf einem Abnahmeprotokoll mit Eingangs- und Ausgangswerten. Es ist Ihr Nachweis für die Instandhaltungsdokumentation.
Kosten und Laufzeit: Orientierung am Markt
Pauschalpreise gibt es nicht, weil der Schadensumfang den Aufwand bestimmt. Als Orientierung: so ordnen sich die Reparaturwege am Markt üblicherweise gegenüber einer Neuspindel ein.
| Reparaturweg | Typischer Umfang | Laufzeit am Markt | Kostenrahmen am Markt |
|---|---|---|---|
| Werkzeugspanner-Überholung | Spannsatz, Federpaket, Löseeinheit, Einzugskraft | 5 bis 8 Werktage | gering, meist ohne Vollzerlegung |
| Lagertausch, Neulagerung | Lager, Dichtungen, Wuchten, Abnahme | 6 bis 10 Werktage | Bruchteil des Neuspindelpreises |
| Generalüberholung Motorspindel | Vollzerlegung, Lager, Dichtungen, Stator- und Encoder-Prüfung, Wuchten | 8 bis 15 Werktage | typischerweise 30 bis 60 % einer Neuspindel |
| Tauschspindel | Aufgearbeitete Austauschspindel mit Prüfprotokoll, Altspindel als Rückgabe | Versand am Markt 24 bis 48 h, sofern verfügbar | zwischen Überholung und Neuspindel |
| Neuspindel | Neuteil vom Hersteller | Lieferzeit je Hersteller, oft mehrere Wochen | 100 % |
Orientierung aus Branchenerfahrung, keine Preisliste und kein Angebot. Verbindlich wird es erst mit dem Kostenvoranschlag des ausführenden Betriebs nach der Befundung.
- 0StufenSo läuft eine Spindelinstandsetzung ab
- 0FachbegriffeIm Glossar erklärt, von Axialspiel bis Wuchtgüte
- < 2 µmRundlaufÜblicher Zielwert an der Spindelnase
- 0 €EinschätzungAnfrage unverbindlich und kostenlos
Steht Ihre Spindel still?
Schildern Sie uns den Fall. Sie bekommen eine technische Einschätzung zu Schadensbild und Reparaturweg, kostenlos und unverbindlich.
Spindelreparatur anfragenSpindeltypen
Welchen Spindeltyp haben Sie?
Alle gängigen Bauarten von der Motorspindel bis zur Hochfrequenzspindel. Wählen Sie Ihren Typ und sehen Sie Bauarten, Aufnahmen und typische Schäden.
Motorspindel
Antrieb direkt im Gehäuse, für hohe Drehzahlen.
Frässpindel
Für Bearbeitungszentren und Fräsmaschinen.
Drehspindel
Hauptspindel von CNC-Drehmaschinen.
Schleifspindel
Höchste Rundlaufgüte für die Schleifbearbeitung.
HF-Spindel
Hochfrequenzspindel für sehr hohe Drehzahlen.
Hauptspindel
Haupt- und Bohrspindeln für die Zerspanung.
Spindelhersteller
Baureihen, typische Schäden und der Vergleich Herstellerservice gegen unabhängige Instandsetzung, je Marke.
Präzision

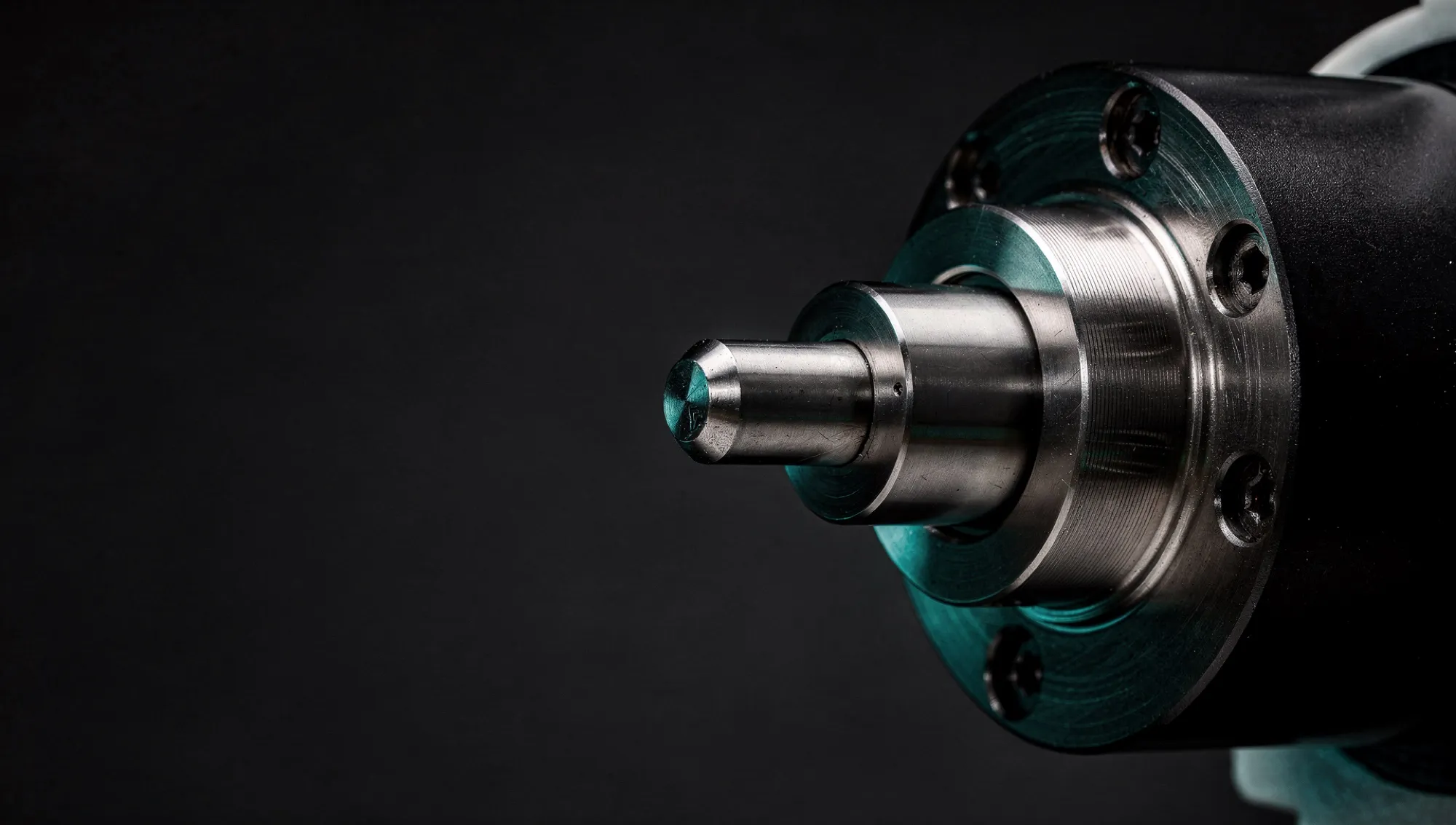

Spindelwellen und Lager auf Toleranz

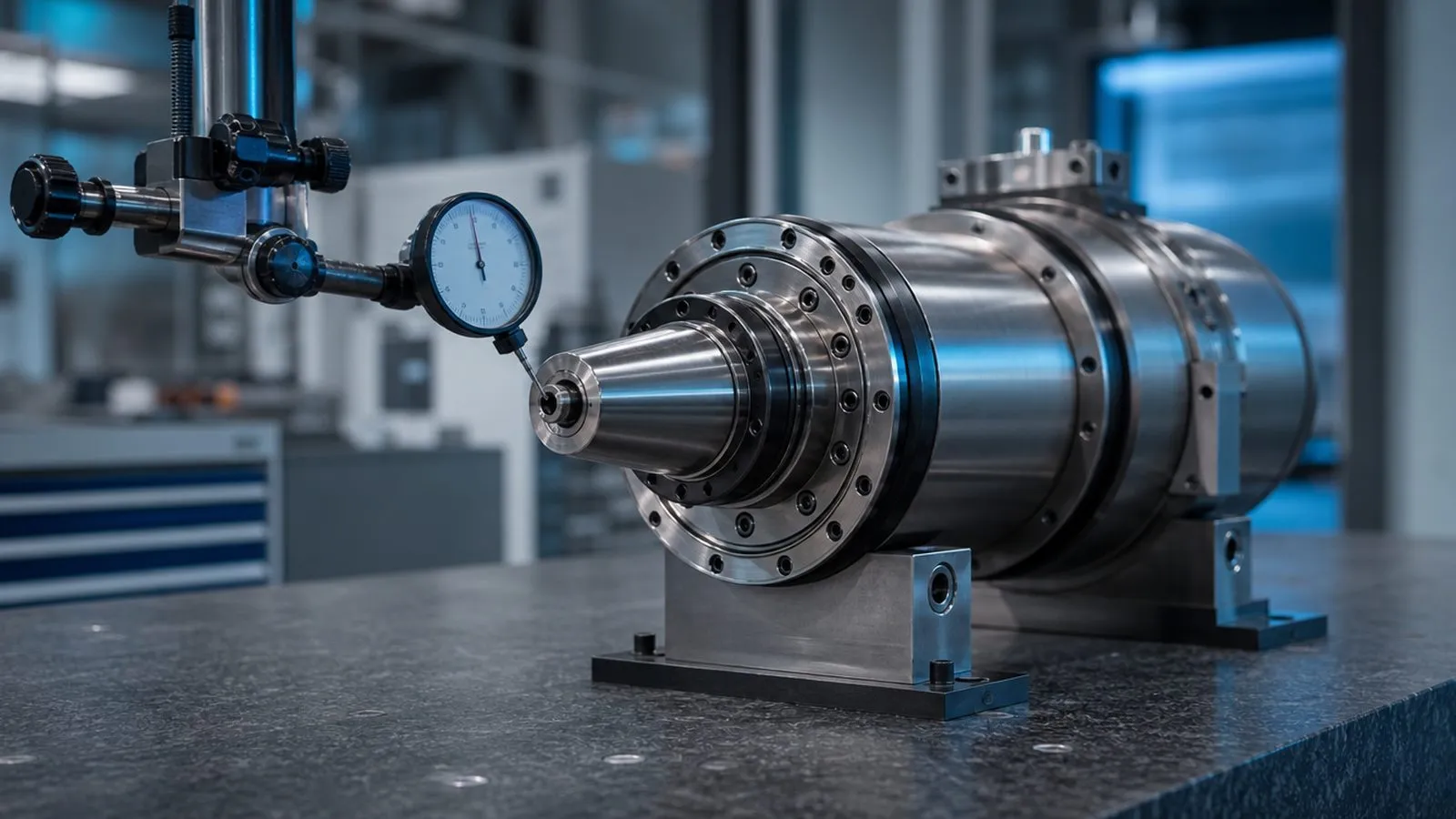

Die Spindelwelle trägt die Lagerpaarung und bestimmt die erreichbare Rundlaufgenauigkeit. Nach der Instandsetzung werden Rundlauf und Planlauf an der Spindelnase gemessen, üblicher Zielwert liegt unter 2 µm.
Lager gehören als konfigurierte Präzisionspaare der Genauigkeitsklasse P4 oder P2 nach ISO 492 verbaut, abgestimmt auf die Vorspannung der Baureihe. Universallager vom Regal sind ein Warnsignal.
- Rundlauf
- < 2 µm
- Wuchtgüte
- G2,5
- Lagerklasse
- P4 / P2
Instandsetzung
Woran Sie eine saubere Instandsetzung erkennen

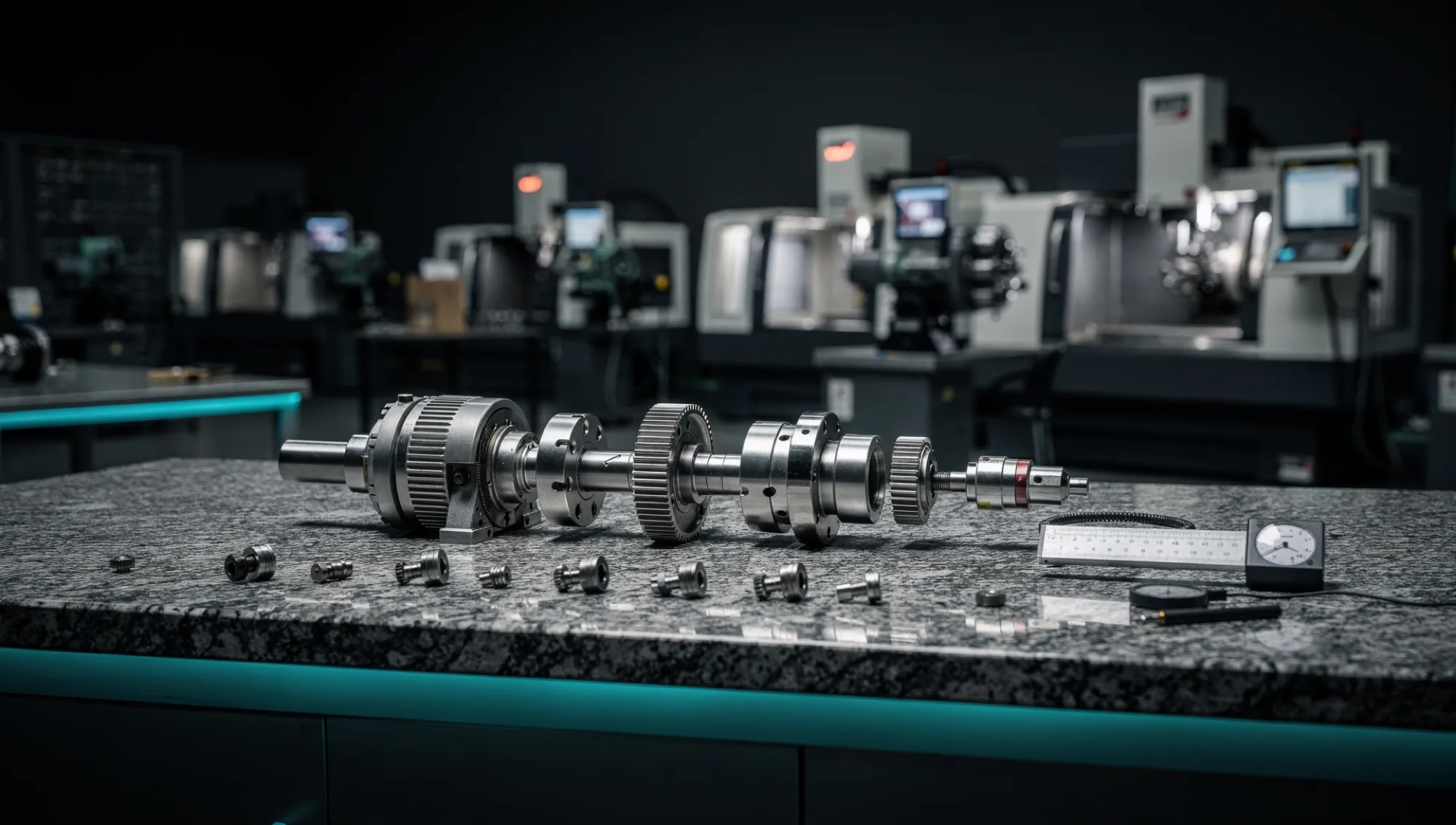

Eine fachgerechte Instandsetzung beginnt mit der vollständigen Demontage. Rundlauf, Axial- und Radialspiel werden vor und nach der Arbeit gemessen und dokumentiert, jeder Arbeitsschritt protokolliert. Wer ohne Eingangsmessung repariert, kann am Ende nicht belegen, dass die Spindel besser ist als vorher.
Am Ende steht eine auf dem Prüfstand abgenommene Spindel mit Messprotokoll, einbaufertig. Wir sind an keinen Hersteller gebunden und wählen den ausführenden Betrieb nach Ihrem Schadensbild aus, nicht nach Marke.
Ratgeber
Typische Spindel-Probleme
Symptom erkennen, Ursache verstehen, richtig entscheiden. Mit Symptom-Tabellen, Sofortmaßnahmen und Schadensbildern.
Spindel defekt, was tun?
Erste Einschätzung und die nächsten Schritte.
Lagerschaden an der Spindel
Laufgeräusche, Vibration, steigende Lagertemperatur.
Geräusche aus der Spindel
Pfeifen, Mahlen oder Klackern im Lauf.
Unwucht und Rundlauffehler
Rattermarken, schlechte Oberflächen, Maßabweichung.
Werkzeugspanner defekt
Werkzeug spannt nicht oder löst nicht.
Reparatur oder Austausch?
Kostenrahmen am Markt und Entscheidungshilfe.
Downloads: Versandanleitung, Checkliste, Musterprotokoll
Jede Stunde Stillstand kostet.
Schildern Sie Symptom, Spindeltyp und Maschine. Wir melden uns mit einer Einschätzung und den nächsten Schritten.
Jetzt Anfrage stellenHäufige Fragen
Was macht spindel-reparaturen.de genau?
Wie lange dauert eine Spindelreparatur?
Was kostet eine Spindelreparatur?
Ist eine Reparatur günstiger als eine neue Spindel?
Welche Hersteller lassen sich instand setzen?
Welche Spindeltypen lassen sich anfragen?
Was passiert bei einer Befundung?
Wie schicke ich meine Spindel ein?
Welche Messwerte sollte ich nach der Reparatur bekommen?
Wie ist das mit der Gewährleistung?
Was ist mit der Steuerung oder dem Frequenzumrichter?
Was kostet die Anfrage?
