Spindelüberholung: Generalüberholung und Instandsetzung auf Neuzustand

Was ist eine Spindelüberholung?

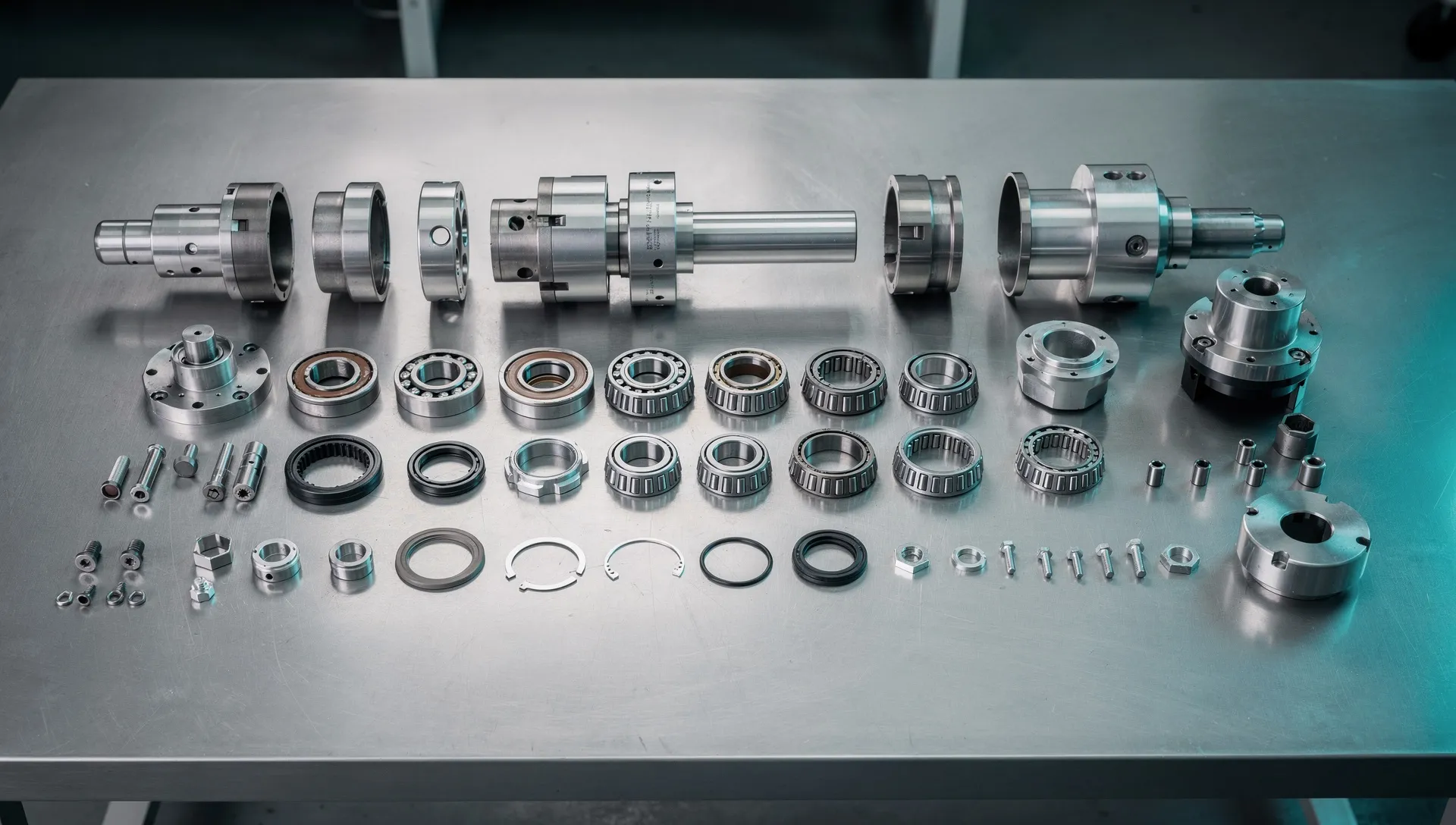

Eine Spindelüberholung ist die vollständige Instandsetzung einer Spindel auf Neuzustand: komplette Demontage, Bewertung jedes Einzelteils, Tausch aller Verschleißbauteile und Neueinstellung aller Toleranzen. Der Unterschied zur Spindelreparatur: Bei der Reparatur wird ein diagnostizierter Schaden behoben, etwa ein Lagersatz getauscht. Bei der Überholung werden alle Bauteile ersetzt, die nicht mehr dem Neuzustand entsprechen, auch wenn sie noch keine Symptome zeigen.

Wer nach vielen tausend Betriebsstunden nur die Lager tauscht, lässt gealterte Dichtungen, ein ermüdetes Tellerfederpaket und verhärtetes Fett in der Spindel. Der nächste Ausfall kommt dann oft innerhalb weniger Monate an genau diesen Stellen. Die Überholung schließt das aus, weil die Neulagerung nur ein Teil des Umfangs ist.

Wir lassen Motor-, Fräs-, Dreh-, Schleif- und HF-Spindeln herstellerunabhängig überholen, ausgeführt von einem spezialisierten Instandsetzungsbetrieb. Messplatz, Wuchtmaschine und Prüfstand sind dafür die Grundausstattung: Fehlt einem Anbieter eines dieser drei, fehlt der Nachweis am Ende.

Wann ist eine Generalüberholung sinnvoll?

Eine Generalüberholung ist sinnvoll, wenn mehrere Verschleißteile gleichzeitig am Ende ihrer Lebensdauer sind oder ein Ereignis die ganze Spindel belastet hat. Vier typische Auslöser:

• Geplantes Stillstandsfenster: Betriebsurlaub oder Wartungsintervall nutzen, bevor der Ausfall die Planung übernimmt.
• Nach einer Kollision: Ein Crash schädigt Lager und Welle durch Stoßbelastung, auch wenn die Spindel danach scheinbar normal läuft. Brinellmarken in den Laufbahnen werden erst Wochen später hörbar.
• Hohe Betriebsstunden: Liegt die Spindel über dem Intervall des Herstellers oder über der Fettgebrauchsdauer, sind Lager, Dichtungen und Federpaket gleichzeitig fällig.
• Symptome, die zusammenkommen: Geräusch, Wärme, nachlassende Oberflächen und schwächere Spannkraft deuten selten auf ein einzelnes Bauteil.

Steht die Spindel bereits, ordnet die Seite Express und Notdienst die schnellen Wege ein. Ob eine Reparatur reicht, entscheidet die Befundung.

Spindel-Instandsetzung: was geprüft und was ersetzt wird

Bei der Instandsetzung wird jede Baugruppe nach demselben Prinzip behandelt: Verschleißteile werden grundsätzlich ersetzt, Strukturteile vermessen und nur bei Befund instandgesetzt.

Mehr zu Lagerwahl und Vorspannung: Spindellager tauschen und Neulagerung. Zum Spanner: Werkzeugspanner-Reparatur.

Technische Daten der Überholung: Rundlauf, Wuchtgüte, Probelauf

Nach einer sauberen Überholung erreicht die Spindel wieder die Werte einer neuen Spindel, und genau diese Werte gehören ins Abnahmeprotokoll. Der Rundlauf an der Spindelnase liegt als üblicher Zielwert unter 2 µm, gemessen am Prüfdorn im Stillstand und nach dem Warmlauf, weil thermische Drift beide Werte unterscheiden kann. Der Planlauf am Flansch liegt bei wenigen Mikrometern nach Herstellervorgabe.

Gewuchtet wird dynamisch in zwei Ebenen nach ISO 21940-11: G2,5 ist der Standard für Fräs- und Motorspindeln, Schleif- und HF-Spindeln werden auf G1 oder G0,4 gebracht. Das Wuchten ist nach jeder Demontage der Rotorbaugruppe Pflicht, kein Zusatz.

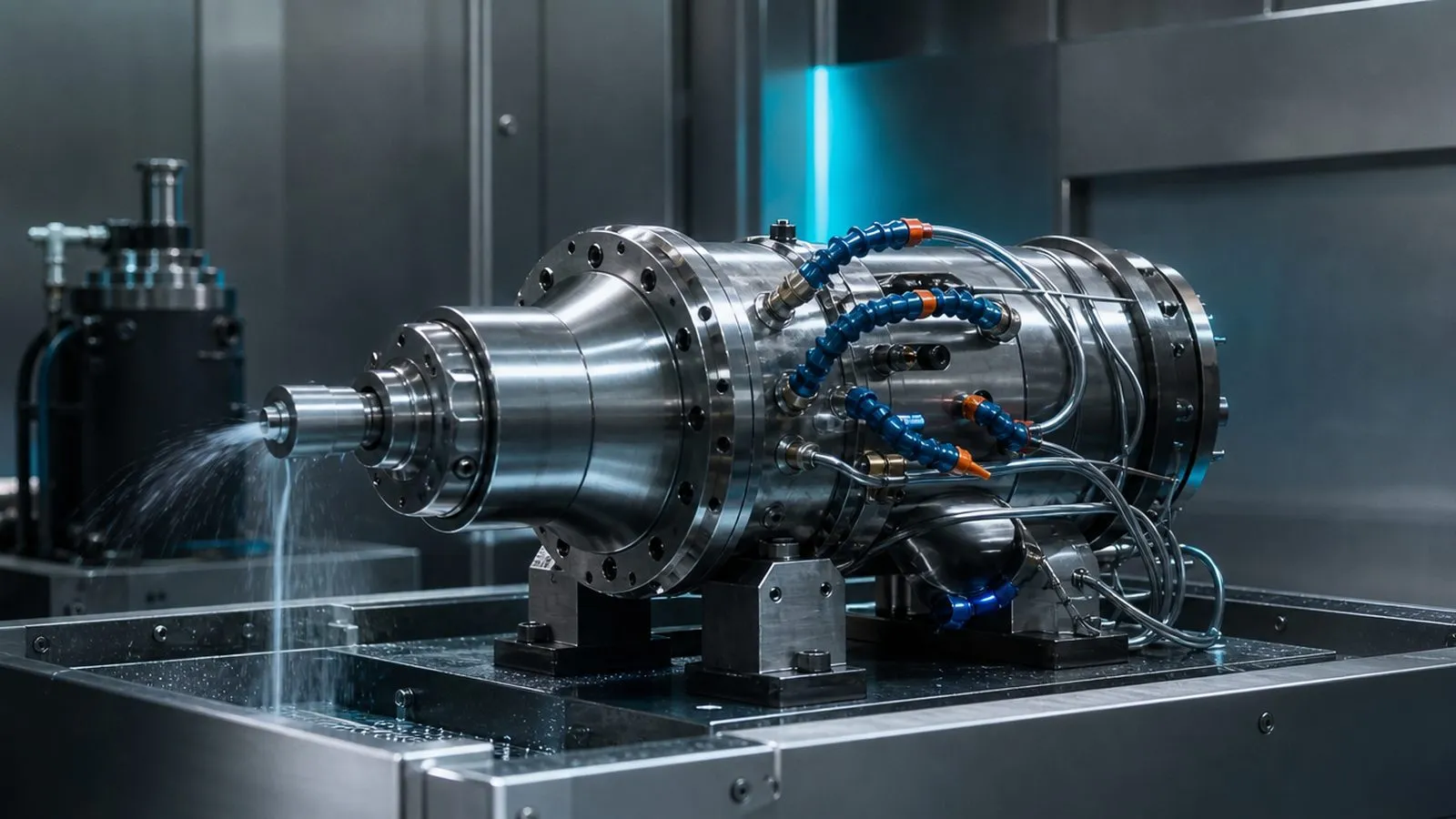

Der Probelauf fährt die Spindel stufenweise bis zur Nenndrehzahl hoch und zeichnet die Temperatur an den Lagerstellen bis zur Beharrung auf. Steigt die Kurve weiter, stimmt etwas mit Vorspannung oder Fettmenge nicht, und die Spindel darf den Betrieb nicht verlassen. Lassen Sie sich die Temperaturkurve zeigen, nicht nur den Endwert.

Überholung, Reparatur oder Austausch: wie Sie entscheiden

Die Entscheidung zwischen Überholung, Reparatur und Austausch fällt nach drei Fragen: Wie alt ist die Spindel, wie viele Bauteile sind betroffen, und was kostet der Stillstand? Eine junge Spindel mit einem Lagerschaden braucht keine Generalüberholung, eine alte Spindel mit drei Symptomen keine Einzelreparatur. Sind Welle oder Gehäuse irreparabel oder fehlen Ersatzteile, bleibt der Spindelaustausch, bei Stillstandsdruck als Tauschspindel.

Ein brauchbarer Befundbericht begründet den empfohlenen Umfang und stellt beide Varianten zum Vergleich nebeneinander. Verlangen Sie das, bevor Sie freigeben. Die wirtschaftliche Seite erklärt der Ratgeber Reparatur oder Austausch: was kostet was?.

Laufzeit und Kosten der Spindelüberholung

Am Markt dauert eine Spindelüberholung 6 bis 10 Werktage nach Befundung, bei Sonderbauformen oder schwer verfügbaren Lagerpaarungen länger. Express bieten viele Betriebe gegen Aufpreis an. Die Befundung liegt bei Standardbauarten üblicherweise innerhalb weniger Werktage nach Eingang vor. Wer ein Stillstandsfenster plant, sollte die Ersatzteillage vorher klären: Sonderpaarungen und abgekündigte Lagersätze sind der häufigste Grund, warum aus zwei Wochen vier werden.

Pauschalpreise gibt es nicht, weil der Umfang aus dem Befund folgt. Zur Einordnung: Generalüberholungen liegen am Markt typischerweise bei 30 bis 60 Prozent des Neuspindelpreises, ein reiner Lagertausch bei einem Bruchteil. Orientierung aus Branchenerfahrung, keine Preisliste. Lassen Sie sich vor Arbeitsbeginn einen schriftlichen Kostenvoranschlag geben und klären Sie, wie der Befundungsaufwand berechnet wird, falls Sie ablehnen. Die gesetzliche Gewährleistung auf die Überholung schuldet Ihnen der ausführende Betrieb.

Schildern Sie Ihren Fall mit Typenschild, Betriebsstunden und Symptomen. Sie bekommen eine technische Einschätzung dazu, ob Reparatur oder Überholung passt und welcher Umfang in Ihrem Fall begründet ist. Kostenlos, unverbindlich, ohne Auftragspflicht: Spindelüberholung anfragen.
