Mazak Spindel reparieren: Haupt- und Frässpindeln aus Integrex, Variaxis, VCN, HCN und Quick Turn instandsetzen

Welche Spindeln in Mazak-Maschinen arbeiten

Mazak entwickelt und baut seine Spindeln selbst, als integrierte Motorspindeln, die auf das jeweilige Maschinenkonzept ausgelegt sind. Anders als bei DMG Mori oder Hermle, die auf Zulieferer wie Kessler setzen oder gesetzt haben, finden Sie auf dem Typenschild keinen Spindelhersteller, an den Sie sich alternativ wenden könnten. Es bleiben zwei Wege: das Spindelservice-Zentrum des Herstellers oder ein unabhängiger Instandsetzer.

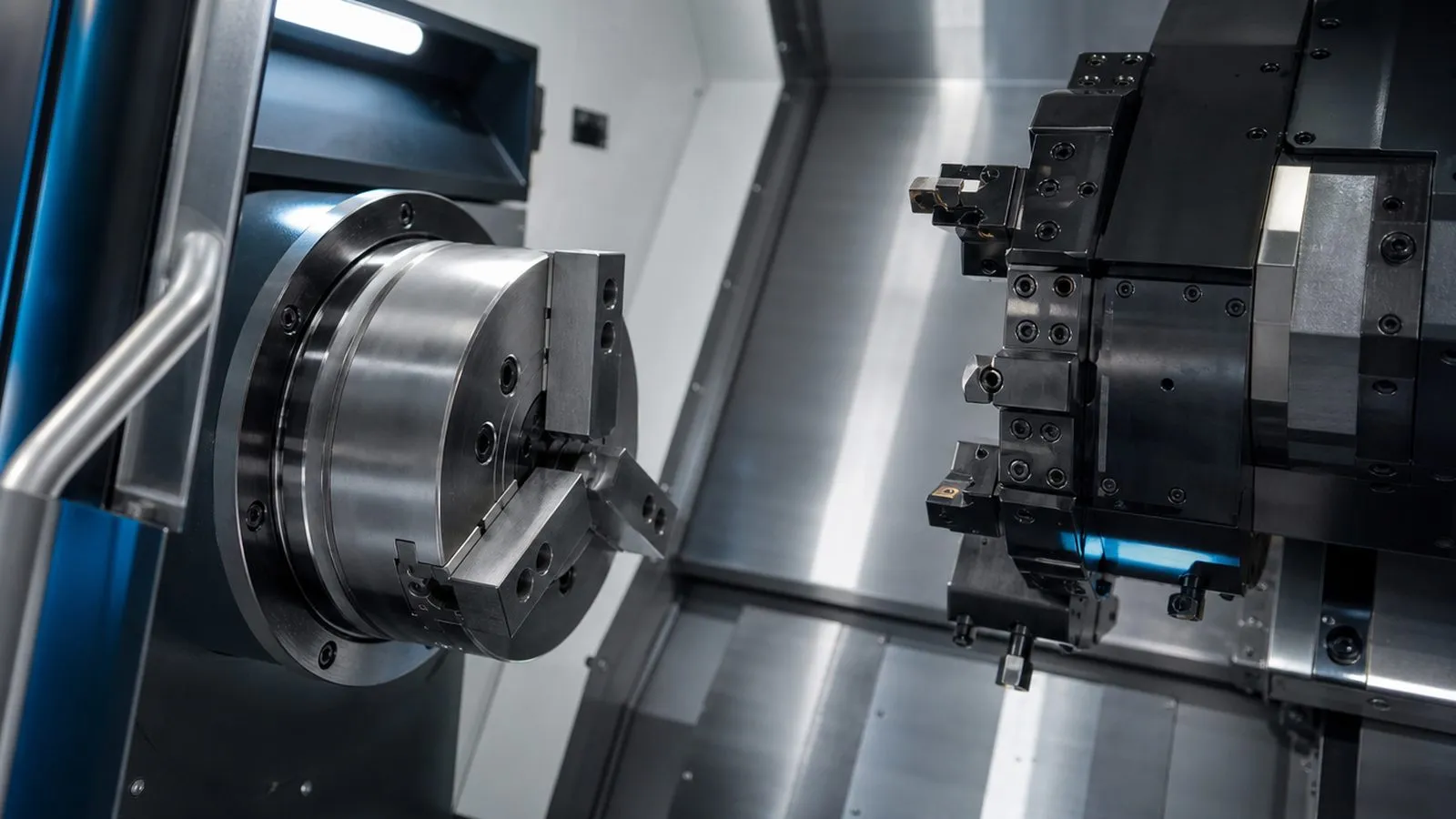

Drehspindeln tragen das Futter und nehmen die Zerspankräfte direkt in die Hauptlagerung auf; hier zählen Rundlauf an der Spindelnase, Planlauf der Futteraufnahme und die Vorspannung des Lagersatzes. Frässpindeln sind Hochdrehzahl-Motorspindeln mit Werkzeugspanner, bei 18.000 und 25.000 min⁻¹ mit Hybridlagern. Multitasking-Maschinen wie die Integrex haben beides, und die Frässpindel in der B-Achse ist dort das meistbeanspruchte Bauteil, weil sie Dreh- und Fräsoperationen mit wechselnden Kräften fährt. Die Modell-Tabelle weiter unten führt die einzelnen Modelle mit Spindelnase, Aufnahme, Drehzahl und Reparaturweg auf.

Mazak-Spindelservice oder unabhängig: was der Unterschied ist

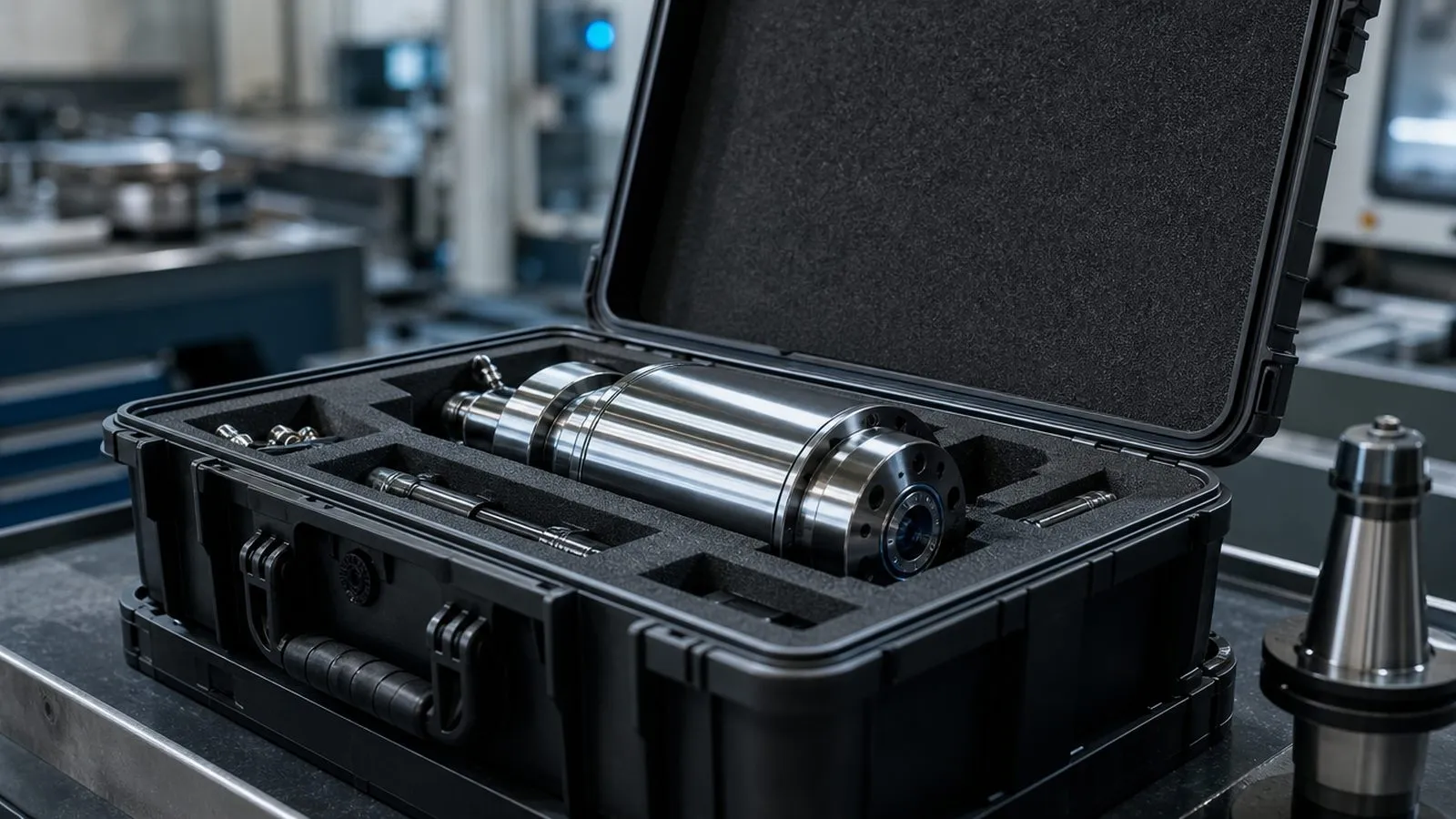

Mazak betreibt sein europäisches Spindelservice-Zentrum im Werk Worcester (Großbritannien) und hält im europäischen Teilezentrum Tausch- und Neuspindeln bereit. Für den deutschen Betreiber heißt das: Versand auf die Insel mit Zollabwicklung, Preise nach Herstellerliste, im Gegenzug Originalteile und ein eingespielter Tauschprozess. Das ist ein solider Weg, wenn Sie einen Wartungsvertrag haben und der Stillstand über eine Tauschspindel abgefangen wird.

Der unabhängige Weg beginnt mit der Befundung in Deutschland: Die Spindel wird zerlegt, gemessen und dokumentiert, und Sie bekommen einen Kostenvoranschlag, bevor ein Teil bestellt wird. Lager, Dichtungen, Spannsätze und Sensorik kommen dort von den Komponentenherstellern in der spezifizierten Genauigkeitsklasse, nicht über die Maschinenpreisliste; Originalteile sind auf Anfrage beschaffbar, sofern lieferbar. Für Sie läuft es auf eine Wahl hinaus: Tauschspindel über den Hersteller bei sehr kurzer Stillstandszeit, oder Instandsetzung der eigenen Spindel in am Markt üblichen 6 bis 10 Werktagen nach Befundung, Express gegen Aufpreis.

Spindel defekt oder Steuerung? Mazatrol-Alarme einordnen

Die Mazatrol-Steuerungen (Matrix, SmoothX, SmoothG, SmoothAi) melden Spindelprobleme als Alarm zu Überlast, Spindelverstärker, Drehzahlabweichung, Temperatur oder Spannzustand. Ob dahinter die Spindel steckt, verrät der Alarm allein nicht. Überlast bei geringer Last spricht für erhöhte Lagerreibung oder ein streifendes Rotorpaket, Verstärkeralarme mit Erd- oder Kurzschluss für Kühlmittel in der Wicklung oder ein beschädigtes Leistungskabel, Temperaturalarme direkt nach dem Hochlauf für den Fühler oder den Kühlkreislauf.

Am Drehzentrum hilft eine einfache Reihenfolge: Futter abnehmen und Spindel von Hand drehen, Rundlauf am Spindelkonus und Planlauf am Flansch messen, dann bei getrenntem Spannzylinder den Leerlauf beobachten. Läuft die Spindel leer ruhig und der Alarm bleibt, sind Verstärker, Parameter oder Verkabelung dran, und zwar beim Mazak-Service oder Ihrem Maschinenservice, nicht in der Spindelinstandsetzung. Bei Frässpindeln ergänzen Einzugskraft-Messung und ein Probelauf mit Schwingungsmessgerät das Bild. Die Tabelle „Spindel oder etwas anderes?“ weiter unten fasst die Zuordnung zusammen.

Typische Spindelschäden in Mazak-Maschinen

Bei Drehspindeln dominiert der Lagerverschleiß durch Dauerbetrieb mit unwuchtigen oder überschweren Futtern: Erst wächst der Rundlauffehler, dann kommen Rattermarken beim Schlichten, schließlich Wärme und Geräusch. Undichte Sperrluft oder verschlissene Labyrinthe lassen Kühlschmierstoff an die Lager, was die Lebensdauer drastisch verkürzt. Die Spannzylinder-Schnittstelle am hinteren Spindelende ist ein zweiter Schwachpunkt: Zugrohr, Adapter und Drehdurchführung verschleißen mit jeder Spannbewegung.

Bei Frässpindeln in Variaxis, VCN und Integrex stehen Hybridlagerschäden nach Kollision oder Schmiermangel, Werkzeugspanner mit sinkender Einzugskraft und Sensorfehler nach Kühlmitteleintritt vorn. Bei Multitasking-Maschinen sind Rattermarken beim angetriebenen Bohren ein frühes Signal für Lagerspiel in der Frässpindel. Kollisionen, im Drehzentrum häufig zwischen Revolver und Futter, hinterlassen Konusschäden und verbogene Wellen, die erst die Demontage sichtbar macht. Vertiefung: Drehspindel reparieren und Frässpindel reparieren.

Reparatur, Tauschspindel oder Neuspindel bei Mazak

Reparatur ist der Regelfall, wenn Welle, Lagersitze und Gehäuse maßhaltig sind: Lagersatz in P4 oder P2 nach ISO 492, Dichtungen, Spannsatz und Drehdurchführung nach Befund, Statorprüfung mit Isolationsmessung, dynamisches Wuchten der Rotorbaugruppe nach ISO 21940-11, Probelauf mit Temperatur- und Schwingungsverlauf. Der Aufwand liegt typischerweise deutlich unter einer Neuspindel und meist unter einer Herstellertauschspindel. Die Tauschspindel ist die Wahl, wenn die Maschine keine 6 bis 10 Werktage stehen darf; sie setzt voraus, dass eine passende Einheit am Markt verfügbar ist, was bei den verbreiteten Baureihen meist zutrifft. Eine Neuspindel bleibt für Kollisionsschäden an Welle oder Gehäuse. Orientierung aus Branchenerfahrung, keine Preisliste. Lassen Sie sich vor Arbeitsbeginn einen Kostenvoranschlag geben.

Ersatzteile und Lagerung: Mazak-Spindeln nutzen Präzisionslager in Sondermaßen und Vorspannklassen, die bei den Lagerherstellern lieferbar sind; spezifische Teile wie Spannsätze oder Geberringe laufen über den Komponentenhersteller oder als Originalteil über Mazak. Bestehen Sie auf einem Abnahmeprotokoll mit Rundlauf und Planlauf an der Spindelnase, Axial- und Radialspiel, Temperaturverlauf und bei Frässpindeln der Einzugskraft. Die gesetzliche Gewährleistung schuldet Ihnen der ausführende Betrieb. Mehr zum Tauschweg: Spindelaustausch, zur Eingangsmessung: Spindel-Diagnose.

Sie suchen Mazak-Service für die ganze Maschine?

Dann gleich die klare Abgrenzung: Hier geht es um die Spindel, nicht um die ganze Maschine. Mazatrol-Steuerung, Achsantriebe, Revolver, Werkzeugmagazin, Palettenwechsler und planmäßige Wartung gehören zum Mazak-Service in Göppingen oder zu einem allgemeinen Maschinenservice. Um die Spindel kümmern wir uns herstellerunabhängig: Wir nehmen Ihren Fall auf, ordnen das Schadensbild ein und organisieren die Spindelreparatur im passenden Fachbetrieb. Befundungsumfang, Messgrößen und Kostenrahmen liegen dabei offen. Wir sind kein autorisierter Servicepartner von Mazak und haben keine Herstellerfreigabe.

Wenn Sie nur den Verdacht haben, dass es die Spindel ist: Schicken Sie Alarmtext, Typenschild-Foto und eine kurze Beschreibung (Geräusch, Temperatur, seit wann, welches Werkstück). Sie bekommen eine erste Einschätzung, ob sich der Ausbau lohnt oder ob Sie besser den Maschinenservice rufen. Anfrage und Ersteinschätzung sind kostenlos und unverbindlich. Kostenlose Ersteinschätzung anfragen
