Hermle Spindel reparieren: Motorspindeln aus C 250 bis C 650 und den U-Modellen instandsetzen

Welche Spindeln in Hermle-Maschinen arbeiten

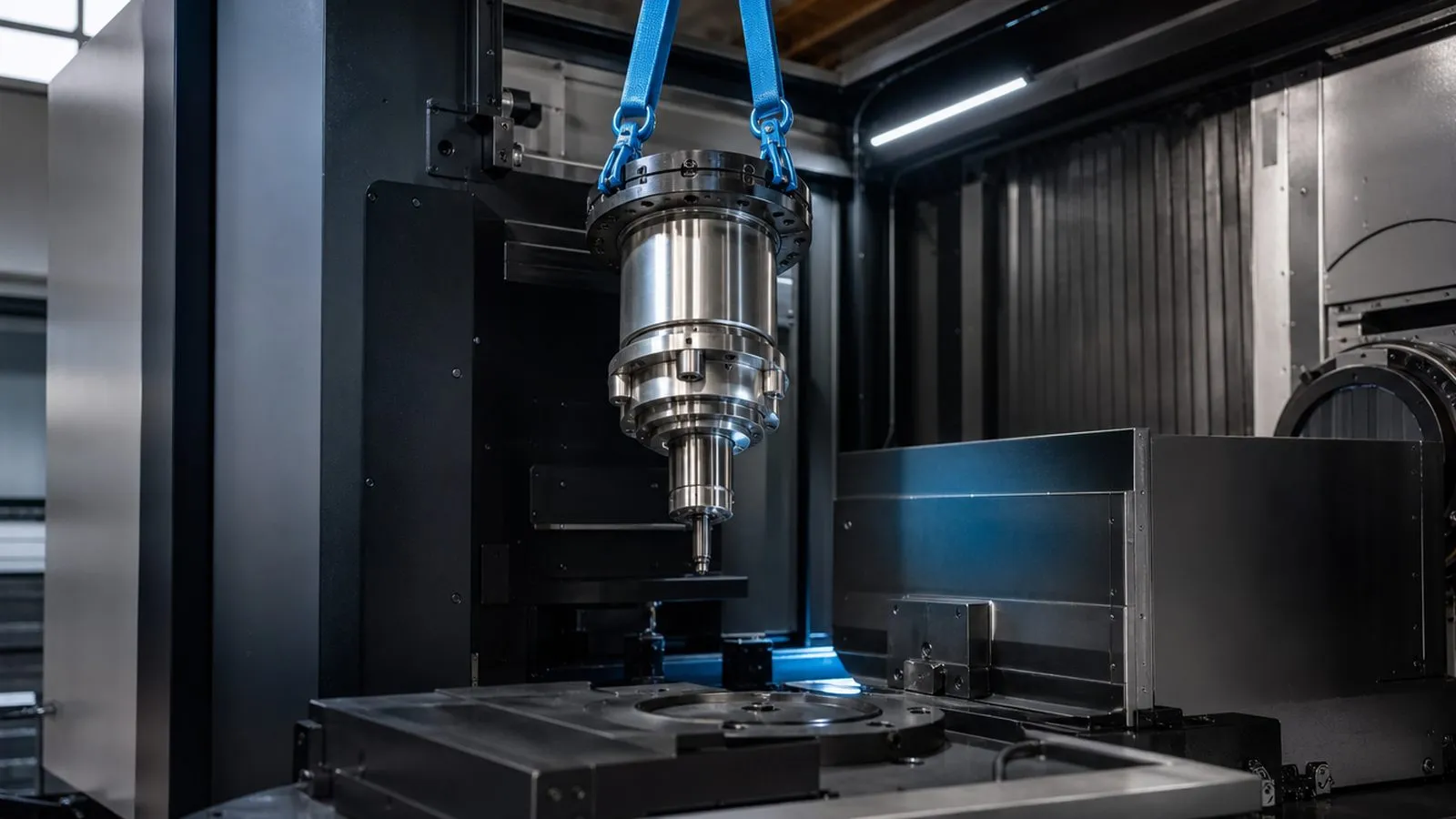

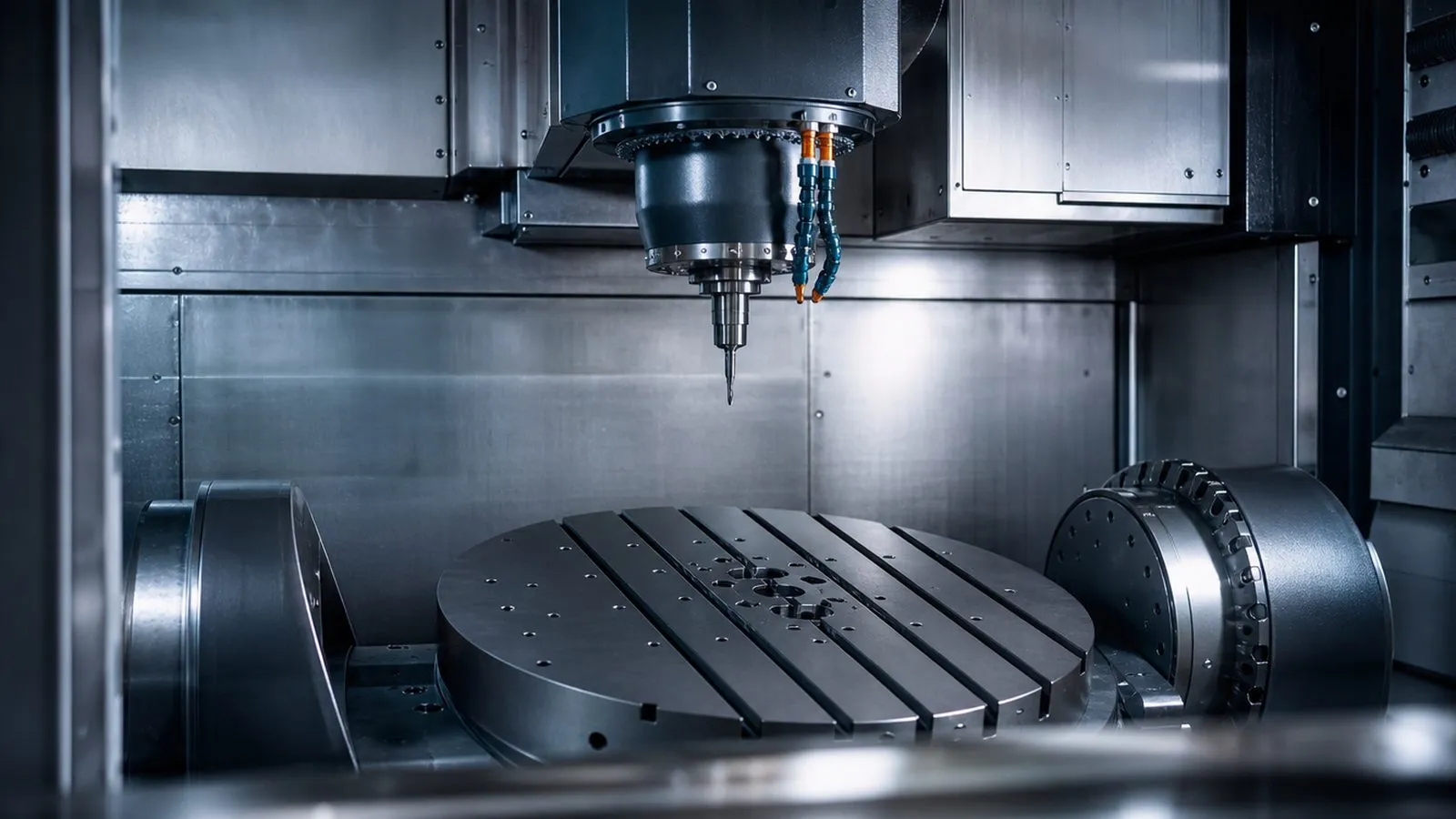

Hermle baut seit den 1990er-Jahren fast ausschließlich 5-Achs-Bearbeitungszentren der C-Baureihe, und in jedem sitzt eine vertikale Motorspindel im Y-Schlitten der Portalbauweise. Die Spindeln stammen je nach Baujahr aus der Fertigung von Franz Kessler (DMS 100 in C 30 U bis C 52 U, teils mit geschlossenem Kühlkreislauf nach Hermle-Spezifikation) oder sind als Hermle-Motorspindeln mit eigener Teilenummer ausgeführt. Für Sie zählt: Es sind durchweg Motorspindeln mit integriertem Antrieb, HSK-A63 als Regelaufnahme, SK40 bei den Einstiegsvarianten, HSK-E40 und HSK-T63 bei den Sonderoptionen.

Die 15.000er bis 18.000er Spindeln sind die Arbeitspferde in Werkzeug- und Formenbau, Medizintechnik und Lohnfertigung, in der Regel fettgeschmiert und auf viele tausend Betriebsstunden ausgelegt. Die 25.000er und 42.000er Optionen für die Feinbearbeitung laufen mit Hybridlagern und je nach Ausführung mit Öl-Luft-Schmierung; sie reagieren empfindlicher auf Schmier- und Kühlfehler und auf unwuchtige Kleinstwerkzeuge. Die Modell-Tabelle weiter unten führt Aufnahme, Drehzahl, Leistung und Reparaturweg je Modell auf.

Typische Spindelschäden in Hermle-Maschinen

Hermle-Maschinen laufen in Betrieben, die Genauigkeit im Mikrometerbereich verkaufen. Deshalb fällt ein Spindelschaden hier früher auf als anderswo: nicht als Ausfall, sondern als Verlust an Oberfläche und Maßhaltigkeit. Der häufigste Befund ist beginnender Lagerverschleiß am vorderen Lagersatz nach vielen tausend Betriebsstunden: erst feines Pfeifen bei hoher Drehzahl, dann Rundlaufwerte am Prüfdorn über der Abnahmegrenze, dann Wärme. Bei den 42.000er HSK-E40-Spindeln kommen Schäden durch unwuchtige oder schlecht gespannte Kleinstwerkzeuge dazu, die Lager binnen Wochen schädigen können.

Zweiter Schwerpunkt ist der Werkzeugspanner. Hermle-Maschinen mit Pick-up-Magazin und Zusatzmagazinen wechseln häufig, und HSK-A63-Spannsätze verlieren mit der Zahl der Wechsel Einzugskraft: Tellerfedern ermüden, Spannzangensegmente brechen. Symptome sind Rattermarken beim Schruppen, Werkzeuge mit Anlaufspuren am Kegel und die Meldung „Werkzeug nicht gespannt“ in der TNC. Drittens Kühlkreislauf und Sensorik: Bei den geschlossenen Kühlkreisläufen der Kessler-Ausführungen führt ein verschlammter Kühler zu schleichender Übertemperatur; Kühlmittel in der Spindel durch verschlissene Dichtungen oder eine undichte Drehdurchführung zieht Stator und Drehgeber in Mitleidenschaft. Kollisionen an 5-Achs-Maschinen treffen meist Konus, vorderes Lager und Welle gleichzeitig; hier zeigt erst die Demontage, ob Reparatur oder Tausch sinnvoll ist. Vertiefung: Motorspindel reparieren und Werkzeugspanner reparieren.

Spindel defekt oder Steuerung? So grenzen Sie bei Hermle ein

Hermle-Maschinen laufen mit Heidenhain TNC 640 oder TNC7, ältere mit iTNC 530, einige mit Siemens 840D sl. Die Steuerung meldet Spindelprobleme als Antriebs- oder PLC-Fehler: Übertemperatur Spindel, Drehzahl nicht erreicht, Geberfehler, Überstrom, Werkzeug nicht gespannt. Die Meldung sagt, wo der Antrieb ein Problem sieht, nicht, wo es sitzt. Übertemperatur nach kurzer Laufzeit deutet auf Kühlkreislauf oder Fühler, Übertemperatur nur unter Last auf Lagerreibung, ein Geberfehler nach Kollision auf mechanische Beschädigung des Sensorrings.

Vor dem Ausbau lohnen vier Prüfungen: Spindel freischalten und von Hand drehen (Rastung und Rauigkeit sprechen für Lager), Rundlauf am Prüfdorn messen und mit dem Abnahmewert aus der Maschinendokumentation vergleichen, Einzugskraft mit Messgerät prüfen, Durchfluss des Spindelkühlers kontrollieren. Bleibt ein Alarm bei sauber laufender Spindel bestehen, sind Verstärker, Kabel oder Parameter dran; das ist Sache des Hermle-Service oder eines Steuerungsdienstleisters und hat mit der Spindelinstandsetzung nichts zu tun. Die Tabelle „Spindel oder etwas anderes?“ weiter unten fasst die Zuordnung zusammen.

Reparatur, Tauschspindel oder Neuspindel bei Hermle

Reparatur ist der Regelfall, wenn Welle, Lagersitze und Gehäuse maßhaltig sind. Dann bleibt der Aufwand typischerweise weit unter einer Neuspindel, auch wenn Stator oder Sensorik mitgetauscht werden. Für die Kessler-Ausführungen der U-Modelle sind Tauschspindeln am Markt verfügbar, für die Hermle-eigenen Spindeln über den Hersteller; das ist der Weg, wenn die Maschine keine 6 bis 10 Werktage stehen darf, die Altspindel geht dabei üblicherweise als Rückgabe in die Aufarbeitung. Eine Neuspindel bleibt für Kollisionsschäden, bei denen Welle oder Gehäuse unbrauchbar sind. Orientierung aus Branchenerfahrung, keine Preisliste. Lassen Sie sich vor Arbeitsbeginn einen Kostenvoranschlag geben.

Der Ablauf: Eingangsmessung von Rundlauf, Planlauf, Axial- und Radialspiel, Isolationsmessung, Sensorprüfung, dann vollständige Demontage und Befundbericht mit Kostenvoranschlag. Nach Ihrer Freigabe folgen Lagersatz in P4 oder P2 nach ISO 492 (Hybridlager bei den Hochdrehzahl-Optionen), Dichtungen, Spannsatz, Drehdurchführung und Sensorik nach Befund, dynamisches Wuchten der Rotorbaugruppe nach ISO 21940-11 und ein Probelauf bis Nenndrehzahl mit Temperatur- und Schwingungsverlauf. Bestehen Sie auf einem Abnahmeprotokoll mit allen Messwerten; die gesetzliche Gewährleistung schuldet Ihnen der ausführende Betrieb. Am Markt üblich sind 6 bis 10 Werktage nach Befundung, Express bieten viele Betriebe gegen Aufpreis an, ebenso Tauschspindeln.

Ersatzteile und Lagerung: Hybridlager, Fett oder Öl-Luft

Hermle-Spindeln sind klassisch gelagert: vorn ein Satz Schrägkugellager in Tandem- oder Triplex-Anordnung, hinten ein schwimmendes Loslager, Vorspannung über Distanzringe oder Federpaket. Bei 15.000 bis 18.000 min⁻¹ sind Stahl- oder Hybridlager mit Lebensdauer-Fettschmierung üblich: Das Fett wird nur bei der Überholung erneuert, deshalb entscheidet dort die Sauberkeit der Montage über die nächsten Betriebsstunden. Bei 25.000 min⁻¹ und darüber sind Hybridlager mit Keramikkugeln Standard, je nach Ausführung mit Öl-Luft-Versorgung aus der Maschine; hier gehören Düsen und Zuleitungen mit in die Prüfung, sonst wiederholt sich der Schaden nach dem Wiedereinbau.

Die Ersatzteilversorgung ist gut. Für die Kessler-basierten Spindeln der U-Modelle liefern Kessler und die Lagerhersteller alle Verschleißteile, für Hermle-eigene Spindeln sind Lager in der Hermle-Spezifikation bei den Lagerherstellern verfügbar, Spannsätze und Geberringe laufen über den Komponentenhersteller oder als Originalteil über Hermle. Lassen Sie sich im Angebot ausweisen, welcher Weg gewählt wird, das erklärt Preis- und Terminunterschiede zwischen zwei Anbietern. Mehr zur Bauart: Frässpindel reparieren.

Sie suchen Hermle-Service für die ganze Maschine?

Dann gleich die klare Abgrenzung: Hier geht es um die Spindel, nicht um die ganze Maschine. Heidenhain-Steuerung, Achsantriebe, Schwenkrundtisch, Werkzeugmagazin, Palettenwechsler und planmäßige Wartung gehören zum Hermle-Service oder zu einem allgemeinen Maschinenservice. Um die Spindel kümmern wir uns herstellerunabhängig: Wir nehmen Ihren Fall auf, ordnen das Schadensbild ein und organisieren die Spindelreparatur im passenden Fachbetrieb. Befundungsumfang, Messgrößen und Kostenrahmen liegen dabei offen, unabhängig von Wartungsverträgen. Wir sind kein autorisierter Servicepartner von Hermle und haben keine Herstellerfreigabe.

Wenn Sie nur den Verdacht haben, dass es die Spindel ist: Schicken Sie Alarmtext, Typenschild-Foto und eine kurze Beschreibung (Geräusch, Temperatur, seit wann, welche Bearbeitung). Sie bekommen eine erste Einschätzung, ob sich der Ausbau lohnt oder ob Sie besser den Maschinenservice rufen. Anfrage und Ersteinschätzung sind kostenlos und unverbindlich. Kostenlose Ersteinschätzung anfragen
