Hauptspindel reparieren: Instandsetzung für Bearbeitungszentren, Bohrwerke und Bohrmaschinen

Was ist die Hauptspindel und welche Bauarten gibt es?

Die Hauptspindel ist die primäre Arbeitsspindel einer Werkzeugmaschine: Sie trägt das Werkzeug, spannt es über den Werkzeugspanner und überträgt Drehzahl und Drehmoment auf den Schnitt. In Bearbeitungszentren bohrt, fräst und schneidet dieselbe Spindel auch Gewinde, in Bohrwerken und Bohrmaschinen ist sie auf Bohren und Reiben ausgelegt.

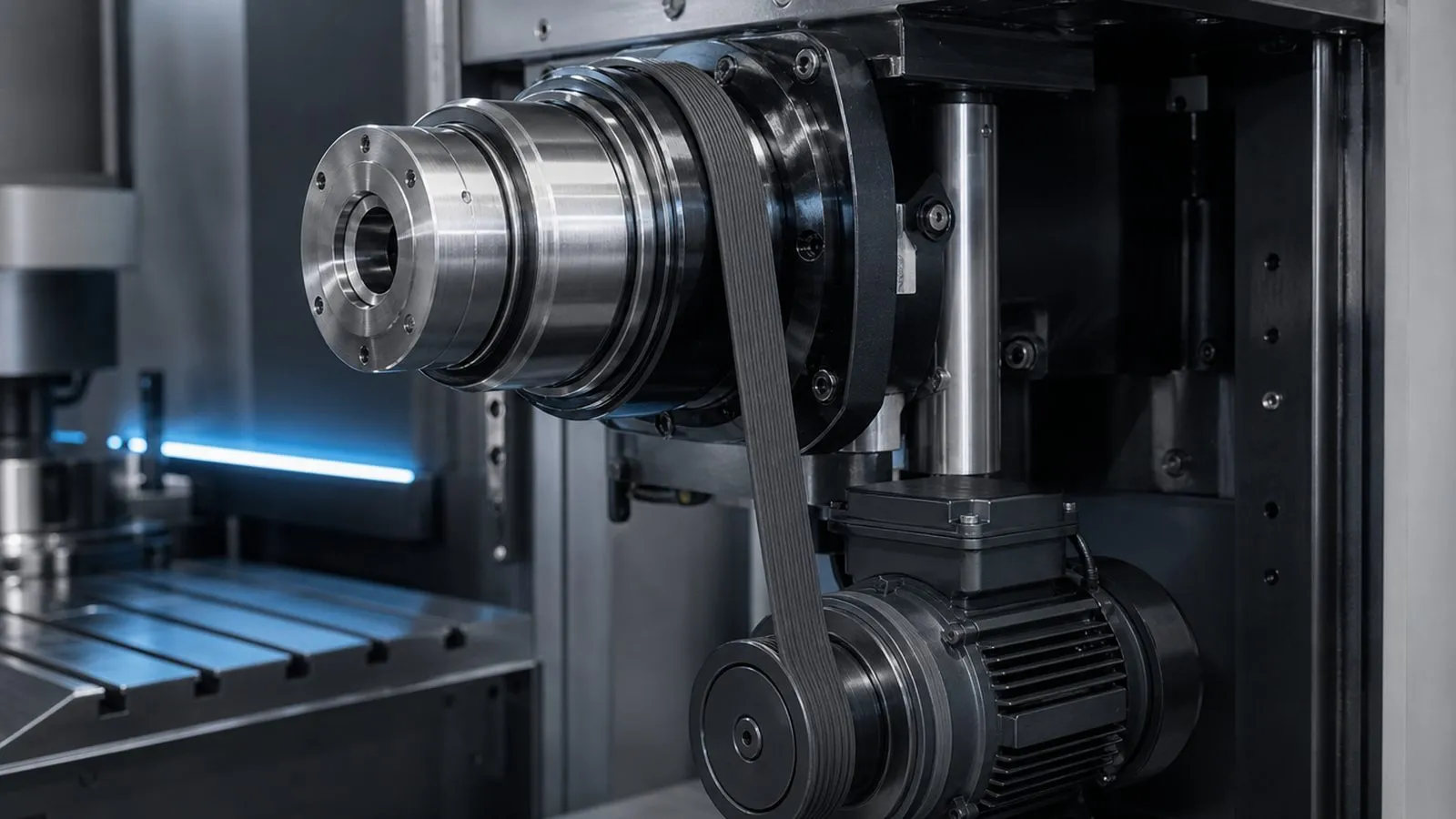

Vier Bauarten dominieren. Riemengetriebene Hauptspindeln sind der Klassiker in vertikalen Bearbeitungszentren mit SK40, günstig in der Instandsetzung, aber mit radialer Vorbelastung der vorderen Lagerstelle durch den Riemenzug. Getriebespindeln liefern über eine Schaltstufe hohes Drehmoment bei niedriger Drehzahl und stecken in schweren Fräs- und Bohrwerken. Motorspindeln haben den Antrieb im Gehäuse und decken den oberen Drehzahlbereich ab, Bohrgetriebe und Vielspindelköpfe verteilen ein Moment auf mehrere Abtriebe.

Für die Spindelreparatur ist die Bauart die erste Weiche: Eine Riemenspindel wird rein mechanisch befundet, eine Motorspindel zusätzlich elektrisch, eine Getriebespindel bringt Verzahnung, Schaltmuffe und Getriebelagerung mit. Gemeinsam ist allen die häufigste Schadensursache: die Lagerung.

Werkzeugaufnahmen an Hauptspindeln

Verbaut sind überwiegend Steilkegel SK40 und SK50 nach DIN ISO 7388-1, die Pendants BT40 und BT50, HSK-A63 und HSK-A100 nach DIN 69893 sowie Capto in Dreh-Fräs-Zentren. Die Aufnahme bestimmt Einzugskraft, Drehzahlgrenze und die Messpunkte bei der Abnahme. Details dazu auf der Seite Frässpindel.

Hauptspindel reparieren: Umfang der Instandsetzung

Der Standardumfang: Neulagerung, alle Dichtungen neu, Werkzeugspanner überholt, Axialspiel und Vorspannung eingestellt, Wuchten, Probelauf, Abnahmeprotokoll. Was darüber hinaus anfällt, ergibt die Befundung im Fachbetrieb, der Kostenvoranschlag gehört davor.

Alle Lager kommen neu, in Genauigkeitsklasse P4 oder P2 nach ISO 492 und in der vom Hersteller vorgesehenen Anordnung: Schrägkugellager mit Druckwinkel 15 Grad, wo Drehzahl zählt, 25 Grad, wo Axialsteifigkeit gefragt ist, dazu Zylinderrollenlager für hohe Radiallast an Getriebe- und Bohrwerksspindeln (Spindellager-Reparatur). Eingelaufene Lagersitze lassen sich in Grenzen aufarbeiten.

Der Werkzeugspanner wird auf Einzugskraft gemessen, Tellerfederpaket, Greifer und Zugstange bei Verschleiß ersetzt. Konus und Plananlage werden auf Rundlauf und Kollisionsspuren geprüft und leicht beschädigte Flächen nachgearbeitet. Bei Getriebespindeln kommen Verzahnung, Schaltmuffe und Getriebelagerung hinzu, bei Motorspindeln Isolations- und Phasenwiderstandsmessung. Abschließend dynamisches Wuchten auf G2,5 nach ISO 21940-11 (Spindelwuchten) und ein Probelauf mit Temperaturkurve.

Typische Schäden an Hauptspindeln

Bohren belastet die Spindel anders als Fräsen: Die Schnittkraft wirkt vor allem axial, beim Anschnitt und beim Durchbruch kommen Stöße dazu. Deshalb steht bei Haupt- und Bohrspindeln die Axiallagerung im Mittelpunkt.

Dazu kommt Kühlmittel in der Lagerkammer, wenn Drehdurchführung oder Dichtsystem undicht werden. Nach einem Bohrerbruch läuft die Spindel meist weiter, die Axiallagerung hat den Stoß aber aufgenommen: Rundlauf und Axialspiel messen und mit dem letzten Abnahmeprotokoll vergleichen (Ratgeber Lagerschaden).

Bohrspindel, Feinbohrspindel und Bohrgetriebe

Bohrspindel bezeichnet entweder die Hauptspindel im Kontext der Bohrbearbeitung oder eine eigene Baueinheit in Bohrmaschinen, Bohrwerken und Mehrspindelköpfen. Alle Varianten werden herstellerunabhängig instand gesetzt, die Prüfschritte unterscheiden sich.

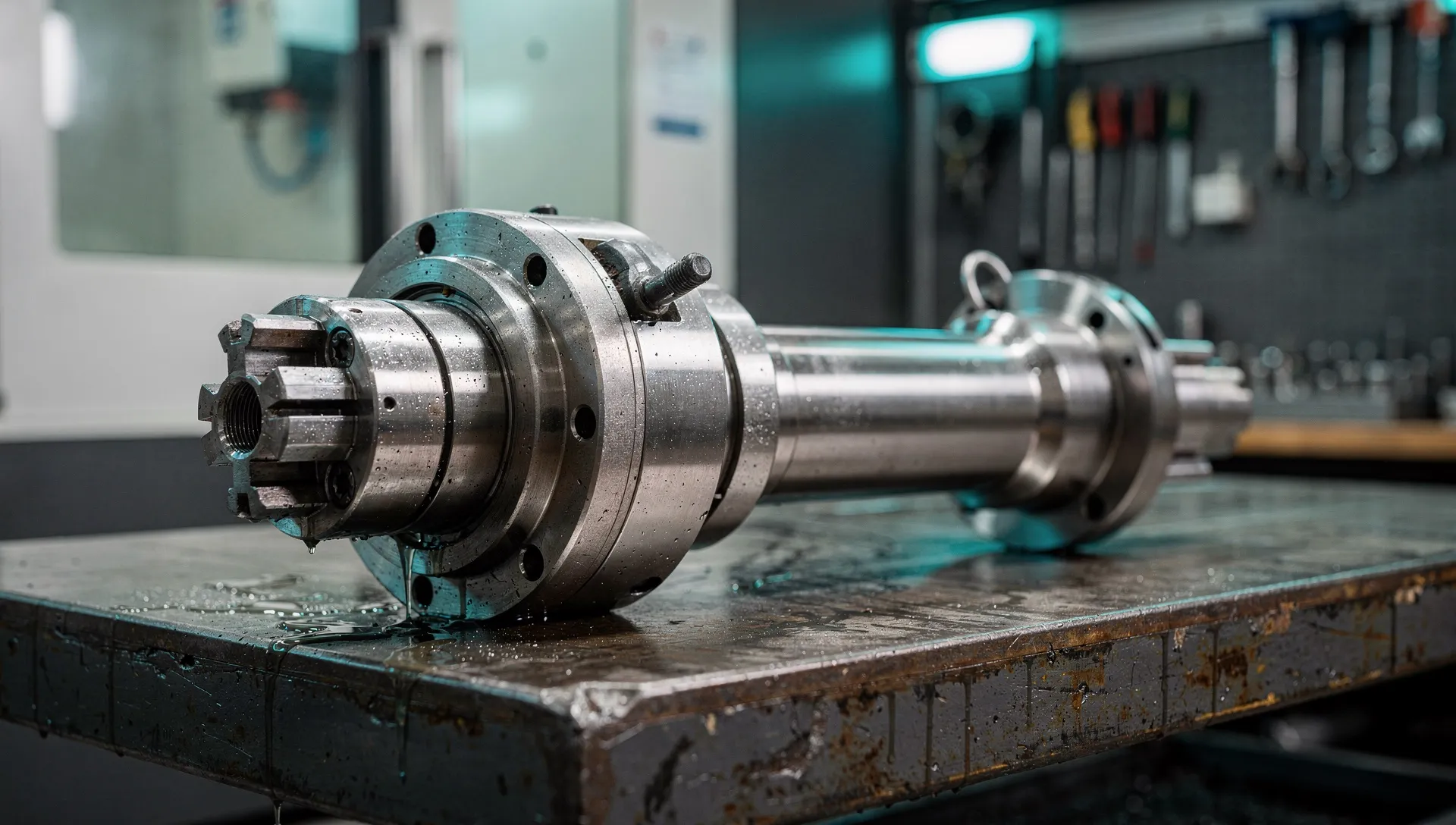

Bohrspindel in Bohrmaschinen und Bohrwerken

In Säulen- und Radialbohrmaschinen sitzt die Bohrspindel in einer Pinole und fährt axial aus. Zur Befundung kommen Pinolenführung, Rückholfeder und Axiallagerung hinzu. Bei Horizontal-Bohrwerken ist die ausfahrbare Bohrspindel das kritische Bauteil: Ihre Führung bestimmt, wie die Genauigkeit mit der Auskraglänge abfällt.

Feinbohrspindel

Feinbohrspindeln erzeugen Maßbohrungen im engen Toleranzfeld, oft als eigene Einheit auf der Hauptspindel. Rundlauf und Axialspiel zählen doppelt, Lagerklasse P2 nach ISO 492 ist üblich, die Vorspannung muss auf den Punkt sitzen: zu locker kostet Steifigkeit, zu straff Lagerlebensdauer.

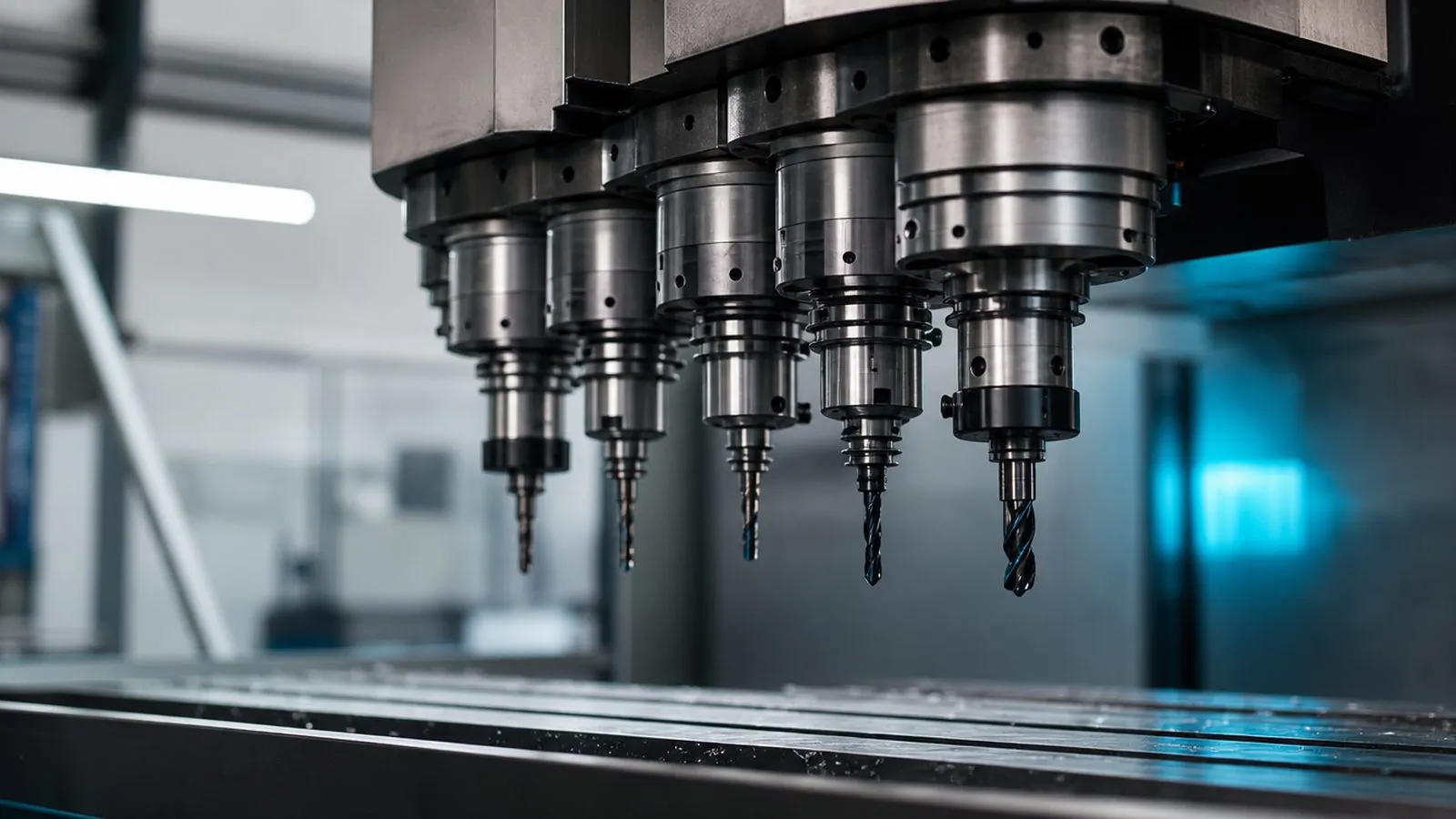

Bohrgetriebe und Vielspindelköpfe

Bohrgetriebe verteilen ein Antriebsmoment über Stirnräder auf mehrere Abtriebe. Typische Befunde: ausgeschlagene Abtriebslager, Verschleiß an der Verzahnung, undichte Wellendichtringe. Jeder Abtrieb wird einzeln auf Rundlauf und Spiel geprüft, danach der Kopf komplett neu gelagert und abgedichtet. Ein einzelner defekter Abtrieb macht meist die Überholung des ganzen Kopfes sinnvoll: Alle Abtriebe haben dieselben Betriebsstunden.

Hauptspindel neu lagern, instandsetzen oder tauschen?

Neu lagern ist der Regelfall: Solange Gehäuse, Welle und Lagersitze in Ordnung sind, ist die Instandsetzung wirtschaftlich klar im Vorteil. Sie kostet am Markt in der Regel einen Bruchteil des Neuspindelpreises, eine Generalüberholung liegt typischerweise bei 30 bis 60 Prozent einer Neuspindel. Orientierung aus Branchenerfahrung, keine Preisliste. Verbindlich wird es mit dem Angebot des Betriebs, den Sie beauftragen.

Gegen die Instandsetzung sprechen ein verzogenes Gehäuse nach schwerer Kollision, ein Wellensitz ohne Aufarbeitungsreserve oder fehlende Ersatzteile bei alten Baureihen. Dann ist ein Spindelaustausch der schnellere Weg. Bei Getriebespindeln kommt die Ersatzteillage der Verzahnung dazu: Fehlt ein Zahnradsatz, verschiebt sich die Laufzeit deutlich. Verlangen Sie im Befundbericht beide Wege mit Aufwand und Termin. Darf die Maschine keinen Tag stehen, ist die Kombination bewährt: Tauschspindel einbauen, eigene Spindel instandsetzen und als Reserve einlagern. Was für die Entscheidung sonst zählt, steht im Ratgeber Reparatur oder Austausch.

Ausbau, Einbau und Anfrage

Den Ausbau übernimmt Ihre Instandhaltung oder der Maschinenservice, die Befundung beginnt bei Eingang der ausgebauten Spindel. Bewährt: vor dem Ausbau Rundlauf und Einzugskraft in der Maschine messen und notieren, sie sind der spätere Vergleich zum Abnahmeprotokoll. Passscheiben, Zwischenringe und Einbaulage fotografieren, das spart beim Einbau Stunden.

Nach dem Einbau gehören Rundlauf am Konus, Planlauf, Einzugskraft und ein Warmlauf mit Temperaturbeobachtung dazu, bei Getriebespindeln der Schaltvorgang, bei Motorspindeln der Geberabgleich. Ein Probeteil mit bekannten Toleranzen zeigt, ob Maschine und Spindel wieder zusammenpassen.

Wir lassen Hauptspindeln herstellerunabhängig instand setzen, aus Maschinen von DMG Mori, Hermle, Chiron und Mazak mit Spindeln von Kessler, Weiss oder Fischer, ebenso aus älteren Bohrwerken und Sondermaschinen.

Schildern Sie Ihren Fall mit Maschine, Spindeltyp, Aufnahme und Symptom. Sie bekommen eine technische Einordnung dazu, ob Lagerung, Axialspiel, Werkzeugspanner oder Getriebe die Ursache ist und welcher Weg dazu passt. Kostenlos, unverbindlich, ohne Auftragspflicht: Fall schildern.
