Drehspindeln reparieren, tauschen oder neu lagern: Hauptspindel-Instandsetzung für Drehmaschinen

Drehspindeln in Drehmaschinen und Drehzentren: Aufbau und Lagerung

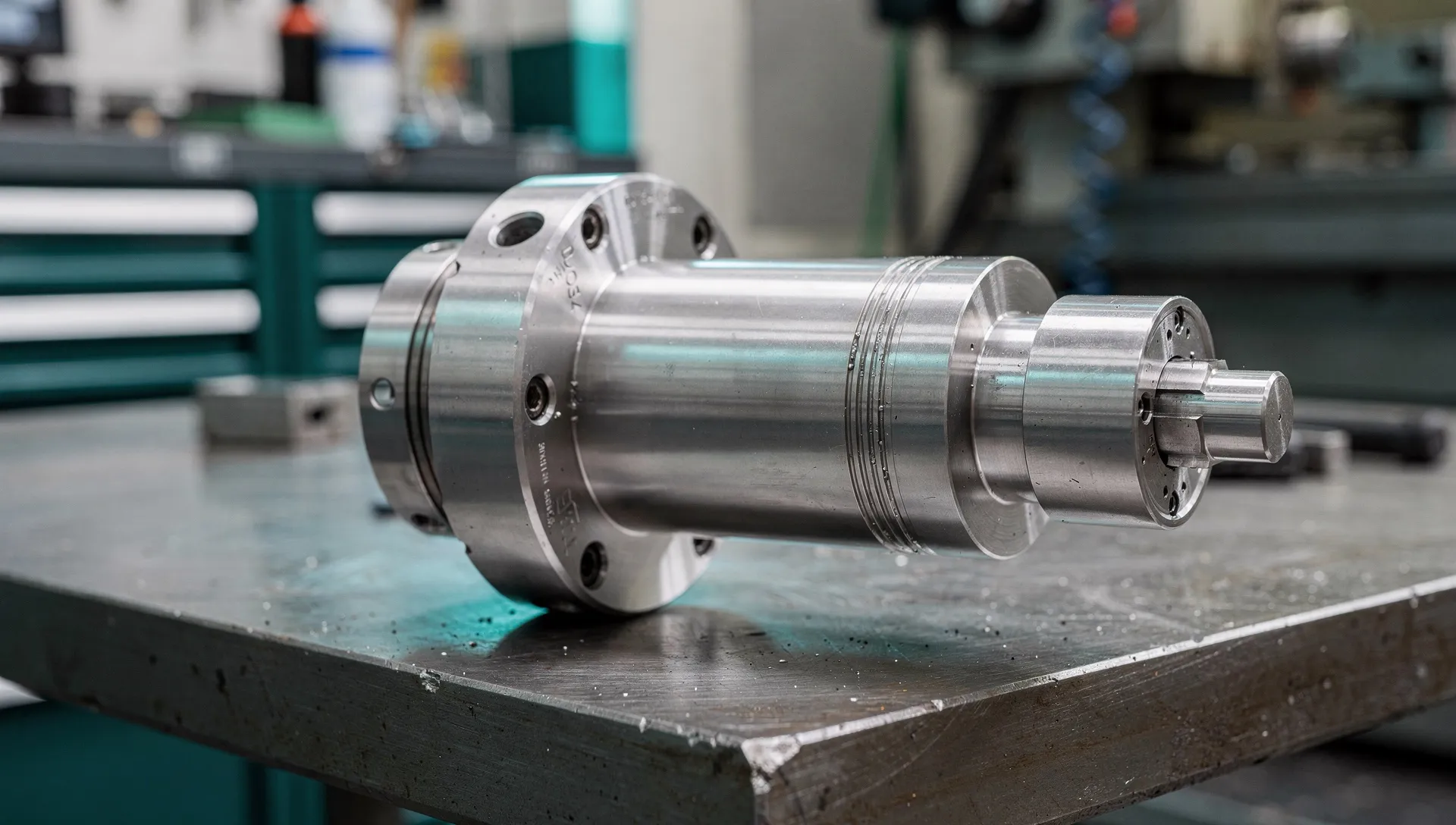

Die Drehspindel ist die Hauptspindel einer Drehmaschine: Sie trägt das Spannfutter und dreht das Werkstück, das Werkzeug steht still. Daraus folgt ihre Auslegung: hohe Drehmomente, radiale und axiale Schnittkräfte über lange Bearbeitungszeiten, moderate Drehzahlen von meist 2.000 bis 6.000 min⁻¹, große Durchgänge für Stangenmaterial.

Gelagert wird in CNC-Drehzentren meist mit einem zweireihigen Zylinderrollenlager vorn für die Radialkraft und einem Schrägkugellagerpaar (Druckwinkel 25° oder Axial-Schrägkugellager) für die axiale Führung, hinten mit einem Loslager. Konventionelle und schwere Drehmaschinen setzen häufig auf Kegelrollenlager, die Radial- und Axialkraft in einem Lager aufnehmen und über die Vorspannung eingestellt werden. Die Spindelnase trägt die Futteraufnahme: Camlock D1-4 bis D1-11 oder Kurzkegel A2-5 bis A2-11, dazu den Zentriersitz für das Futter.

Bei Drehzentren mit C-Achse sitzt ein Encoder auf der Spindel, angetriebene Werkzeuge und Gewindedrehen hängen von seinem Signal ab. Für die Spindelreparatur heißt das: Lagerung, Spindelnase und Geber werden gemeinsam befundet.

Drehspindeln reparieren, tauschen oder neu lagern: die drei Wege

Ob eine Drehspindel repariert, neu gelagert oder getauscht wird, entscheidet der Befund: Neulagerung bei Lagerschaden mit intakter Welle, Reparatur mit Nacharbeit bei zusätzlichen Schäden an Spindelnase oder Sitzen, Tausch bei zerstörter Welle oder fehlenden Teilen.

Die Neulagerung ist der Regelfall. Sie umfasst den Tausch aller Lager gegen Präzisionslager in P4 oder P2 nach ISO 492, neue Dichtungen, das Einstellen von Vorspannung und Axialspiel, das Wuchten der Spindel mit Riemenscheibe oder Rotor und ein Abnahmeprotokoll mit Rundlauf und Planlauf an der Futteraufnahme. Details unter Spindellager-Reparatur, zum Tausch unter Spindelaustausch.

Drehspindel, Gegenspindel, Motorspindel: Unterschiede in der Instandsetzung

In Drehzentren arbeiten oft drei Spindelarten nebeneinander, und jede wird anders instandgesetzt.

Bei Haupt- und Gegenspindel geht es um Kraft und Rundlauf am Futter, bei den Werkzeugspindeln um Drehzahl und Elektrik. Die Gegenspindel bringt eine Besonderheit mit: Nach der Instandsetzung muss sie zur Hauptspindel fluchten, sonst stimmen Übergabe und Koaxialität der Werkstücke nicht. Das wird nach dem Einbau an der Maschine geprüft, meist durch den Maschineninstandhalter mit Messuhr an einem gespannten Prüfdorn.

Typische Schäden an Drehspindeln

Drehspindeln fallen meist durch Lagerverschleiß aus, gefolgt von Schäden an Spindelnase und Zentriersitz nach Kollisionen, Encoderfehlern bei C-Achsen-Spindeln und Undichtigkeiten, durch die Kühlmittel in die Lagerung gelangt.

Lagerverschleiß entsteht über Betriebsstunden, durch Überlast bei harten Schnittbedingungen, durch Unwucht schwerer Futter und Werkstücke und durch erschöpftes oder falsches Fett. Er zeigt sich als Rauschen oder Schlagen, Wärme am Spindelkopf, Rattermarken und wachsendem Rundlauffehler am Futter (Ratgeber Lagerschaden).

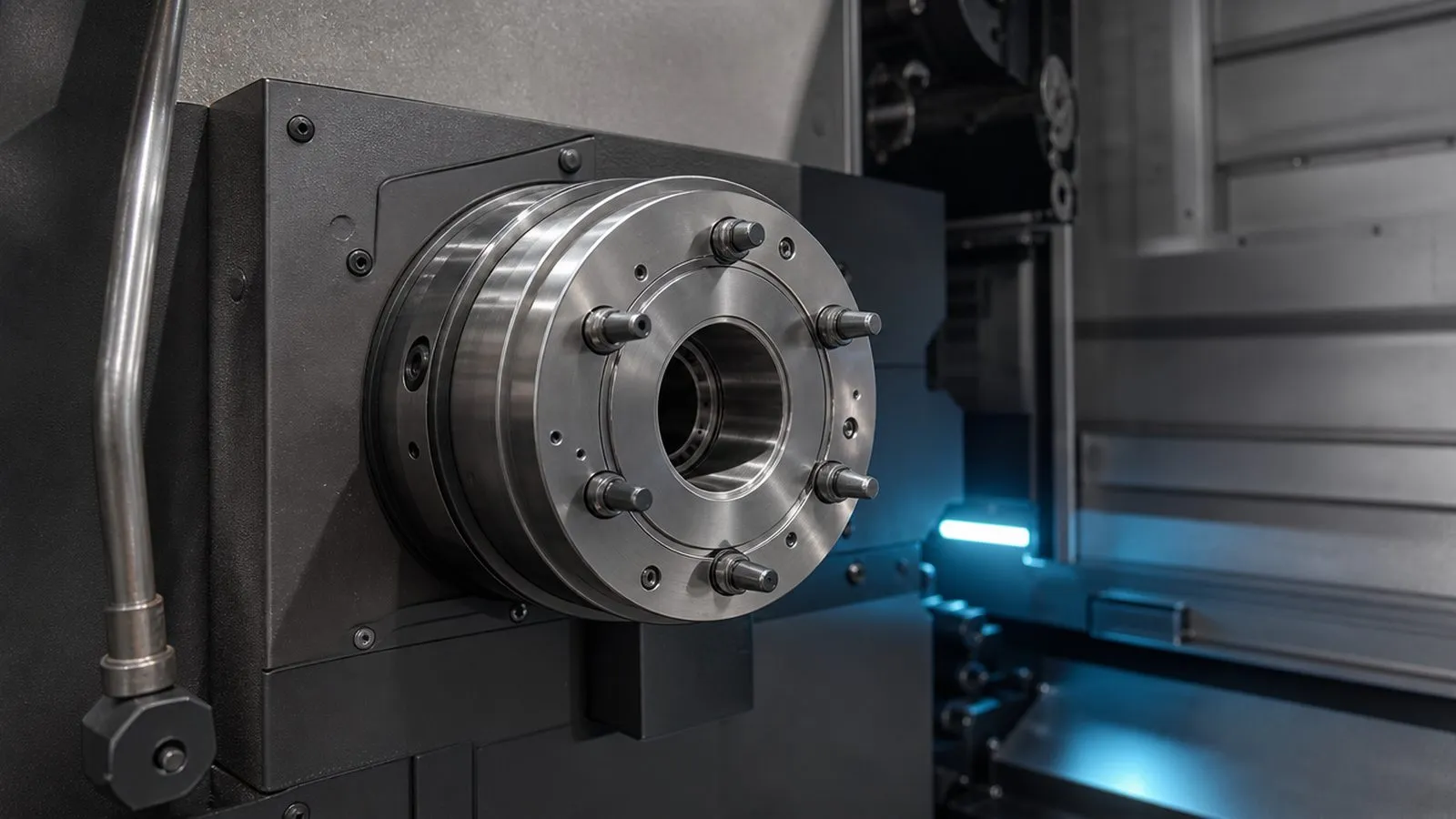

Die Spindelnase mit Zentriersitz, Planfläche und Camlock-Bolzen oder Kurzkegel ist bei jeder Kollision gefährdet. Kleine Eindrückungen am Zentriersitz übertragen sich direkt auf den Rundlauf des gespannten Werkstücks, ohne dass die Spindel lauter wird. Schlagen oder Flattern nach einem Crash deutet auf eine verbogene Welle oder Brinellmarken in den Lagern (Ratgeber Spindel vibriert).

Encoderfehler an der C-Achse zeigen sich als Steuerungsmeldung, falsche Gewindesteigung oder Positionierfehler bei angetriebenen Werkzeugen. Ursache sind Erschütterung, Feuchte, beschädigte Leitungen oder ein gelöster Geberkopf.

Neulagerung von Drehspindeln: Zylinderrollen, Schrägkugel oder Kegelrollen

Bei der Neulagerung wird der originale Lagertyp beibehalten, denn die Spindel ist auf ihn konstruiert: Wer ein Kegelrollenlager durch Schrägkugellager ersetzt, ändert Steifigkeit, Wärmehaushalt und Drehzahlgrenze der ganzen Spindel.

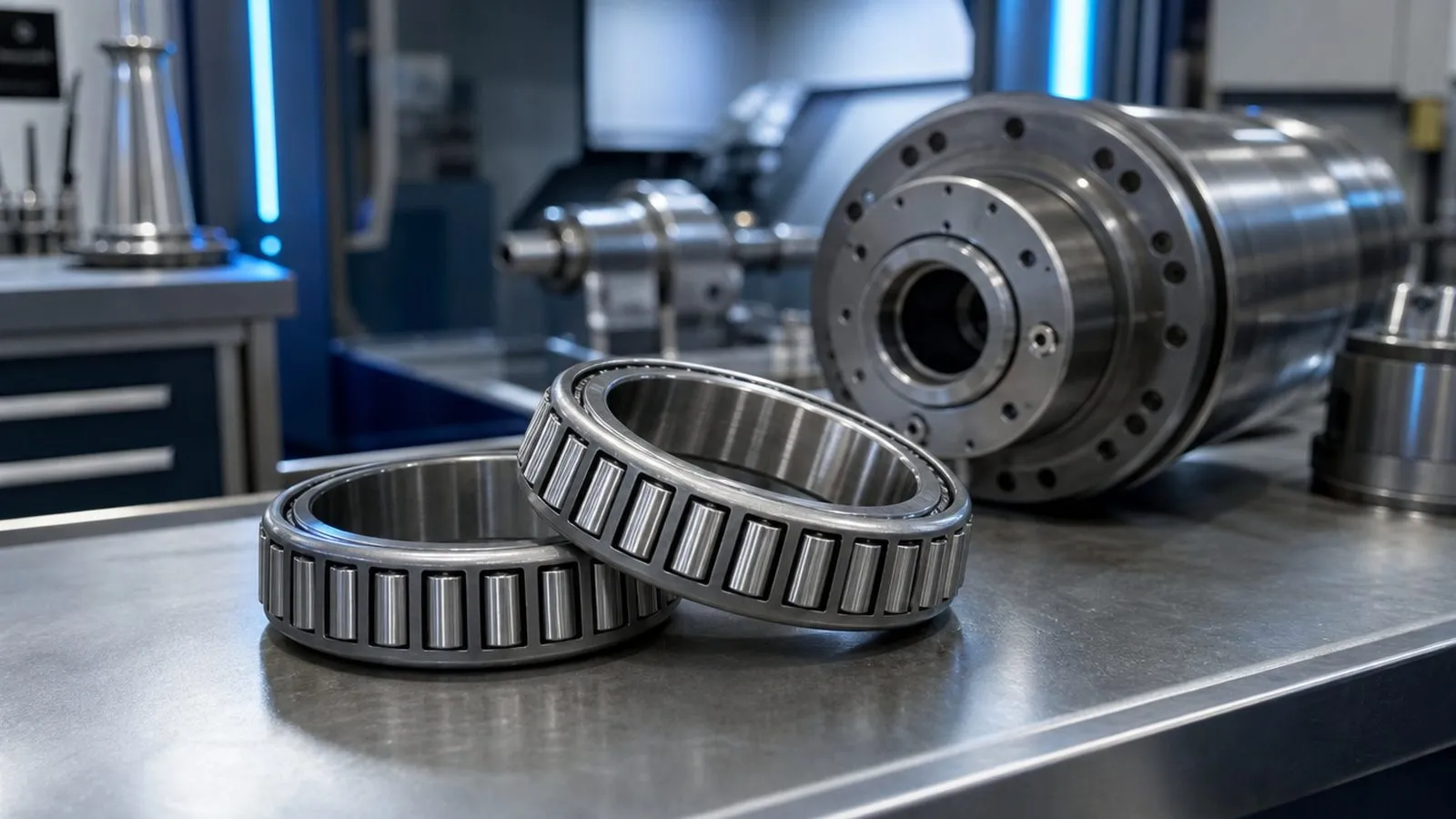

Zweireihige Zylinderrollenlager mit kegeliger Bohrung werden über die axiale Verschiebung auf dem Kegelsitz auf Radialspiel oder leichte Vorspannung eingestellt, das verlangt Messen im Mikrometerbereich. Schrägkugellager kommen als abgestimmte Paare oder Sätze in O- oder Tandem-Anordnung, die Vorspannung ist im Satz eingeschliffen oder wird über Distanzringe eingestellt. Kegelrollenlager werden über Wellenmutter oder Distanzhülse vorgespannt und brauchen einen kontrollierten Einlauf, weil sich die Vorspannung mit der Betriebstemperatur verändert.

Nach dem Lagertausch werden Axialspiel und Radialspiel gemessen, die Spindel wird mit Riemenscheibe oder Rotor dynamisch gewuchtet (Zielwert G2,5 nach ISO 21940-11, Spindelwuchten) und im Probelauf über den Drehzahlbereich gefahren. Rundlauf und Planlauf werden an der Futteraufnahme gemessen, üblicher Richtwert Rundlauf unter 2 µm am Zentriersitz, je nach Bauart.

Drehspindeln defekt: Kosten im Verhältnis, Laufzeit, Hersteller

Die Neulagerung einer Drehspindel kostet am Markt in der Regel einen Bruchteil des Neuspindelpreises, eine Generalüberholung liegt typischerweise bei 30 bis 60 Prozent einer Neuspindel. Drehspindeln sind größer als Frässpindeln und tragen schwerere Lager, das wirkt auf Teile und Montage. Orientierung aus Branchenerfahrung, keine Preisliste. Verbindlich wird es mit dem Angebot des Betriebs, den Sie beauftragen.

Laufzeit am Markt 6 bis 10 Werktage nach Befundung, Express bieten viele Betriebe gegen Aufpreis an. Die gesetzliche Gewährleistung schuldet Ihnen der ausführende Betrieb. Für eine Einschätzung helfen Maschinenhersteller und Typ, Aufnahme (Camlock oder Kurzkegel, Größe), Futterdurchmesser und die Symptome.

Wir lassen Drehspindeln herstellerunabhängig instand setzen, aus Drehmaschinen und Drehzentren von DMG Mori, Mazak, Okuma, Doosan, Index, Traub und anderen. Verwandte Seiten: Hauptspindel und Bohrspindel für Bearbeitungszentren, Motorspindel für angetriebene Werkzeuge.

Schildern Sie Ihren Fall mit Maschine, Aufnahme und Symptom. Sie bekommen eine technische Einordnung dazu, ob der Fehler an Lagerung, Spindelnase oder Geber sitzt und welcher Weg dazu passt. Kostenlos, unverbindlich, ohne Auftragspflicht: Fall schildern.
