Step-Tec Spindeln reparieren: HVC- und HPC-Motorspindeln aus Mikron-Maschinen instandsetzen

Step-Tec Spindeln: HVC und HPC im Überblick

Step-Tec wurde 1995 in der Schweiz gegründet und baute 1996 im Auftrag der Mikron Maschinenfabrik die erste Frässpindel mit 42.000 min⁻¹. Heute gehört das Unternehmen zu GF Machining Solutions. Das Programm ist in zwei Linien geteilt, und die Unterscheidung ist für die Instandsetzung nützlich: HVC steht für die drehzahlstarken Spindeln für Finish- und Hochgeschwindigkeitsbearbeitung, HPC für die Ausführungen mit hohem Drehmoment für kräftiges Zerspanen.

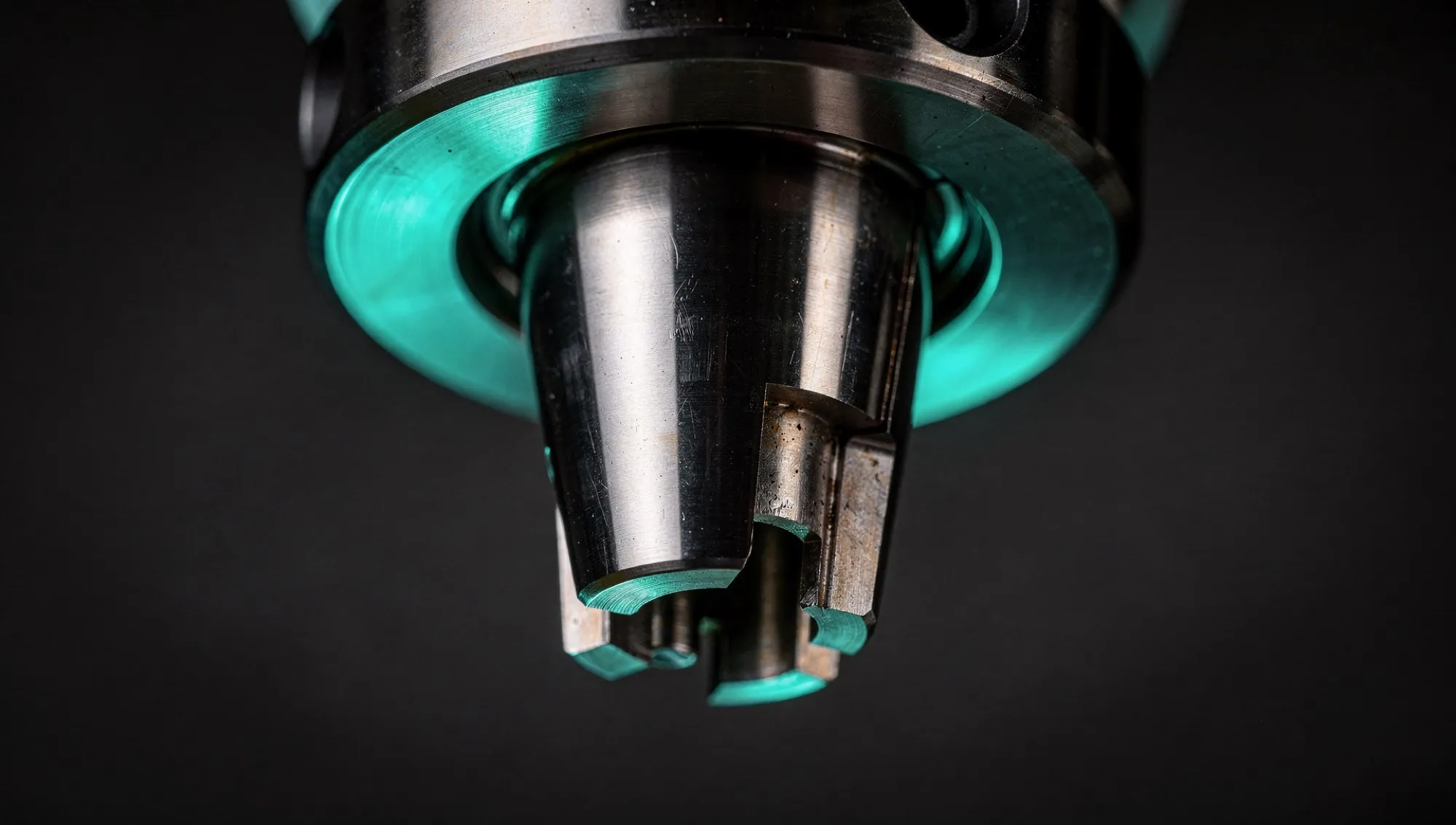

Über das Gesamtprogramm nennt der Hersteller Drehzahlen von 6.000 bis 75.000 min⁻¹ und Drehmomente bis 500 Nm, für die HPC-Spindeln bis rund 90 kW. Die Zahl hinter dem Kürzel ist der Hülsendurchmesser: HVC 120, HVC 140, HVC 150, HPC 150, HPC 190, HPC 240, HPC 290. Auf der 150er-Plattform stehen beide Auslegungen nebeneinander, die HVC-Variante mit bis zu 36.000 min⁻¹ und rund 33 kW an HSK-E50, die HPC-Variante mit 24.000 min⁻¹ und 40 bis 60 Nm an HSK-A63. Welche Sie haben, steht auf dem Typenschild. Fotografieren Sie es, bevor Sie anfragen.

Step-Tec Spindeln in Mikron-Maschinen von GF Machining Solutions

Der praktische Grund, warum diese Spindeln in deutschen Werkstätten so häufig auf dem Tisch liegen, ist die Konzernzugehörigkeit: Step-Tec Spindeln stecken vor allem in den Mikron-Bearbeitungszentren von GF Machining Solutions, dazu in Maschinen anderer Hersteller, die die Spindel zugekauft haben. Für die Reparatur heißt das zweierlei.

Erstens: Das Maschinenlogo sagt nichts über die Spindel. Maßgeblich ist immer das Typenschild an der Spindel, nicht der Maschinentyp.

Zweitens: Die Einsatzprofile sind typisch. Werkzeug- und Formenbau mit Graphit- oder Aluminiumbearbeitung fährt die HVC-Spindeln nahe an der Drehzahlgrenze, und Graphitstaub ist der schnellste Weg zu einer zugesetzten Dichtung. Die HPC-Spindeln laufen dagegen in Stahl und Titan, mit hohen Schnittkräften und entsprechend höherer Last auf der vorderen Lagergruppe. Beide Profile erzeugen unterschiedliche Schadensbilder, und beide erkennt man am Befund, nicht am Fehlerspeicher der Steuerung.

Drittens die Praxis beim Ausbau. In Schwenk- und Gabelköpfen laufen Medien und Signale über eine Vielzahl von Leitungen. Fotografieren Sie die Anschlüsse, bevor Sie trennen, und notieren Sie Werkzeuglängen- und Nullpunktkorrektur. Das spart beim Wiedereinbau mehr Zeit, als der Aufwand kostet.

Typische Schäden an Step-Tec Motorspindeln

Am häufigsten trifft es die vordere Lagergruppe. Bei den Hochdrehzahl-Ausführungen ist die Ursache oft nicht das Lager selbst, sondern der Wärmehaushalt: Ein zugesetzter Kühlkreislauf, ein Kühlaggregat außerhalb des Sollbereichs oder eine ausgefallene Dosierung reichen aus, damit die Lagertemperatur steigt und der Schmierfilm abreißt.

Zweitens Kühlmittel- und Staubeintritt über die Luftdichtung. Step-Tec setzt an dieser Stelle auf eine Luftsperrung. Fällt die Sperrluft aus oder ist sie falsch eingestellt, wandern Emulsion oder Graphitstaub in Richtung Lager und Stator. Die Folge sind Korrosion an den Laufbahnen und ein sinkender Isolationswiderstand der Wicklung.

Drittens der Werkzeugspanner. Das Tellerfederpaket verliert Einzugskraft, die Spannzange schlägt aus, das Werkzeug sitzt nicht mehr plan. Das zeigt sich zuerst als Rattern und schlechte Oberfläche, nicht an der Spindelnase. Mehr dazu im Ratgeber Werkzeugspanner defekt.

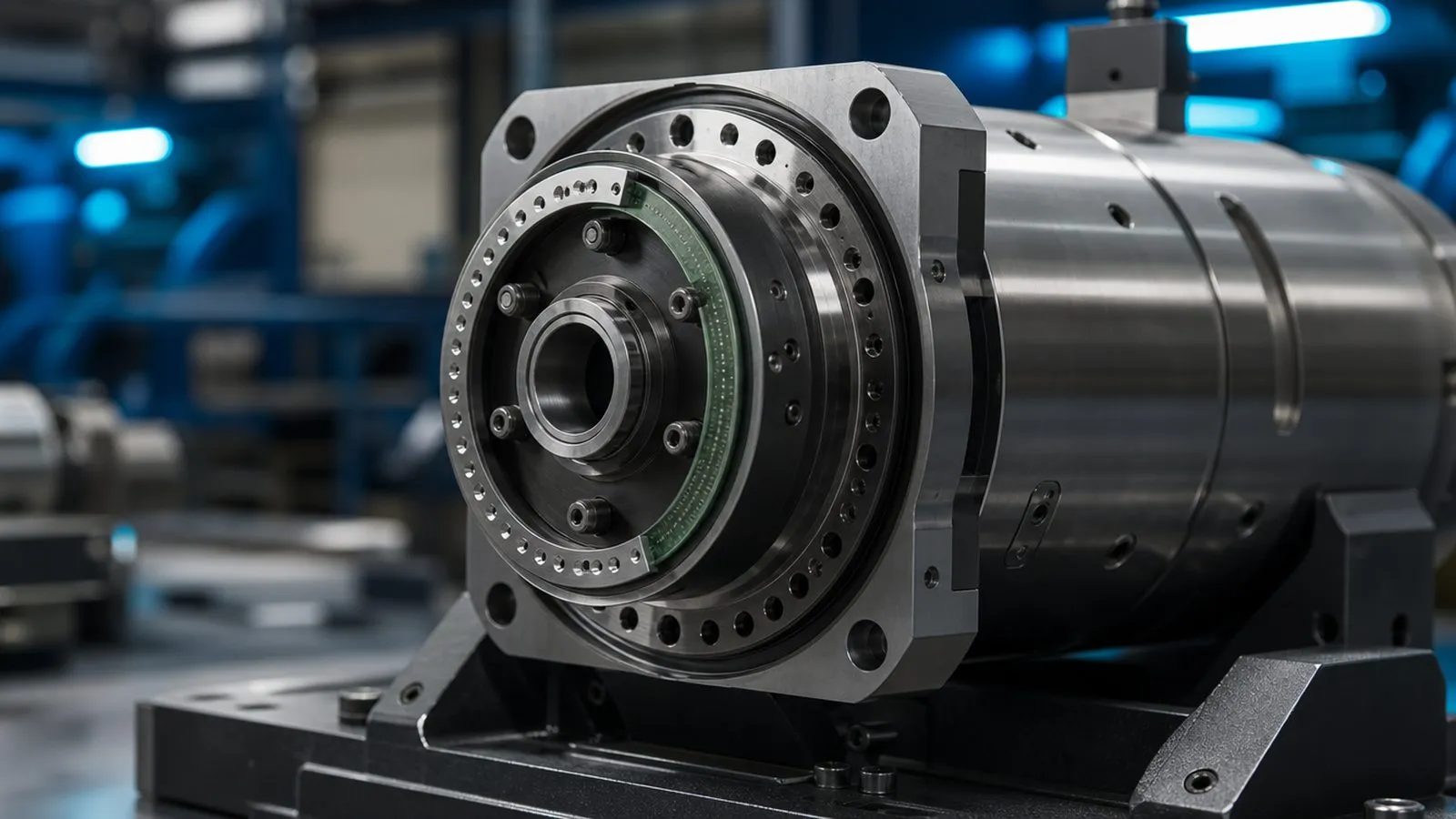

Viertens die Sensorik. Nach einer Kollision melden Drehgeber, Spannzustandssensor oder das Längenmesssystem Fehler, obwohl die Mechanik noch läuft. Deshalb gehört zu jeder Step-Tec Spindel beides in den Befund, die mechanische und die elektrische Prüfung, bevor ein Urteil fällt.

Step-Tec Spindeln reparieren, tauschen oder neu lagern

Was sinnvoll ist, entscheidet die Befundung. Als Faustregel:

Neulagerung, wenn Welle, Lagersitze und Stator in Ordnung sind und nur die Lager verschlissen sind. Häufigster Fall, günstigster Weg.

Reparatur mit Zusatzumfang, wenn Werkzeugspanner, Dichtungen, Drehdurchführung oder Drehgeber betroffen sind. Getauscht wird, was defekt ist.

Tauschspindel, wenn das Bearbeitungszentrum nicht stehen darf. Ob für Ihren Typ eine überholte Einheit am Markt verfügbar ist, klären Sie am besten parallel zur Befundung. Details: Spindelaustausch.

Neuspindel, wenn Stator und Welle gleichzeitig hinüber sind und der Restwert der Maschine die Investition nicht mehr trägt. Die Kriterien: Reparatur oder Austausch.

Was die Entscheidung in der Praxis kippt, ist selten das Lager. Es ist der Zustand von Welle und Lagersitzen nach einer Kollision und die Frage, ob die Sensorik erhalten bleibt. Ist die Mechanik defekt und die Sensorik intakt, bleibt sie erhalten und wird nach der Montage neu abgeglichen, die Steuerung läuft dann ohne Neuparametrierung weiter. Ist die Sensorik selbst beschädigt, sollte vor der Reparatur geklärt werden, ob Ersatz beschafft wird; das Teil kommt nur über den Hersteller. Genau an dieser Stelle entscheidet sich bei Step-Tec Spindeln häufig, ob die Instandsetzung günstig bleibt oder die Tauschspindel der bessere Weg ist.

Werksservice bei GF Machining Solutions oder unabhängige Instandsetzung

Der Hersteller repariert seine Spindeln selbst und hat dabei einen echten Vorteil: Er kennt die Auslegung, hat die Prüfdaten aus der Erstfertigung und liefert Originalsensorik. Solange eine Maschine in der Herstellergewährleistung läuft oder eine Sonderausführung mit spezieller Sensorik betroffen ist, führt der Weg sinnvollerweise dorthin.

Freie Instandsetzer punkten dagegen bei der Abwicklung: Befundung mit Kostenvoranschlag, bevor Geld fließt, am Markt übliche 6 bis 10 Werktage nach Befundung, Express gegen Aufpreis, kurze Wege innerhalb Deutschlands statt Versand in die Schweiz, und ein Abnahmeprotokoll mit Rundlauf, Axialspiel, Einzugskraft, Wuchtgüte nach ISO 21940-11 und Temperaturkurve aus dem Probelauf. Verlangen Sie genau diese Punkte schriftlich, dann werden die Angebote überhaupt erst vergleichbar. Die gesetzliche Gewährleistung schuldet Ihnen der Betrieb, der die Arbeit ausführt und Ihnen die Rechnung stellt. Wir arbeiten herstellerunabhängig und wählen den Betrieb nach Ihrem Schadensbild aus, nicht nach Marke.

Ein praktischer Hinweis zum Vergleich: Klären Sie vor dem Ausbau, ob für Ihre Ausführung die Sensorik als Ersatzteil verfügbar ist. Bei Step-Tec Spindeln ist das die Position, an der eine Reparatur teuer oder ein Tausch attraktiv wird, und die Auskunft bekommen Sie nur mit der vollständigen Typenbezeichnung vom Typenschild.

Step-Tec Spindel: Fall schildern

Schicken Sie uns Typenschild, Maschinentyp und eine kurze Beschreibung: Geräusch, Temperatur, Fehlermeldung der Steuerung, Zeitpunkt und Umstände des Ausfalls. Wenn eine Kollision vorlag, schreiben Sie es dazu, das ändert den Prüfumfang erheblich. Sie bekommen eine technische Einordnung zurück: welches Schadensbild dazu passt, welcher Weg üblicherweise folgt, welche Größenordnung am Markt realistisch ist und welche Fragen Sie einem Betrieb stellen sollten, bevor Sie die Spindel verschicken. Die Einschätzung ist kostenlos und unverbindlich, ohne Auftragspflicht. Eine belastbare Zahl gibt es erst nach der Befundung, und die kommt vom ausführenden Betrieb.

Step-Tec Spindel defekt? Kostenlose Ersteinschätzung anfragen oder zur Übersicht Spindelreparatur.
