Fischer Spindeln reparieren: MFW-, MFWS- und MFM-Spindeln herstellerunabhängig instandsetzen

Fischer Spindeln: MFW, MFWS, MFM und MFL aus Herzogenbuchsee

Die Fischer AG Präzisionsspindeln wurde 1939 in Herzogenbuchsee im Kanton Bern gegründet und ist heute Teil der Fischer Spindle Group mit fünf Standorten und rund 400 Mitarbeitern. Ältere Spindeln tragen den Markennamen Fischer Precise. Das Programm reicht nach Herstellerangabe von 35 bis 360 mm Gehäusedurchmesser, bis 90.000 min⁻¹, 200 kW und 1.000 Nm.

Die Frässpindeln heißen MFW, die Ausführung mit CSC-Wellenkühlung (Compact Shaft Cooling) oder erweiterter Ausstattung MFWS. Kleine Typen wie MFW-1224/42 oder MFW-1230/70 mit HSK-E25 bis HSK-E40 laufen mit Öl-Luft-Schmierung bis 70.000 min⁻¹. Die Mittelklasse MFW-1709/24 mit HSK-A63 gibt es fettgeschmiert bis 24.000 und mit Öl-Luft bis 30.000 min⁻¹. Große Typen MFW-2309/27 oder MFW-2715/20 mit HSK-A63 oder HSK-A100 bringen bis 150 kW und 445 Nm. Schleifspindeln laufen unter MFM, für spezielle Anwendungen MFL bis 105.000 min⁻¹.

Der Typenschlüssel ist sprechend: Die ersten Ziffern nennen in der Regel den Gehäusedurchmesser, die Zahl hinter dem Schrägstrich die Drehzahl in Tausend. Die Baureihen-Tabelle unten ordnet die Kennwerte, diese Übersicht zeigt das Muster an Beispieltypen:

Ersatzteile für Fischer Spindeln

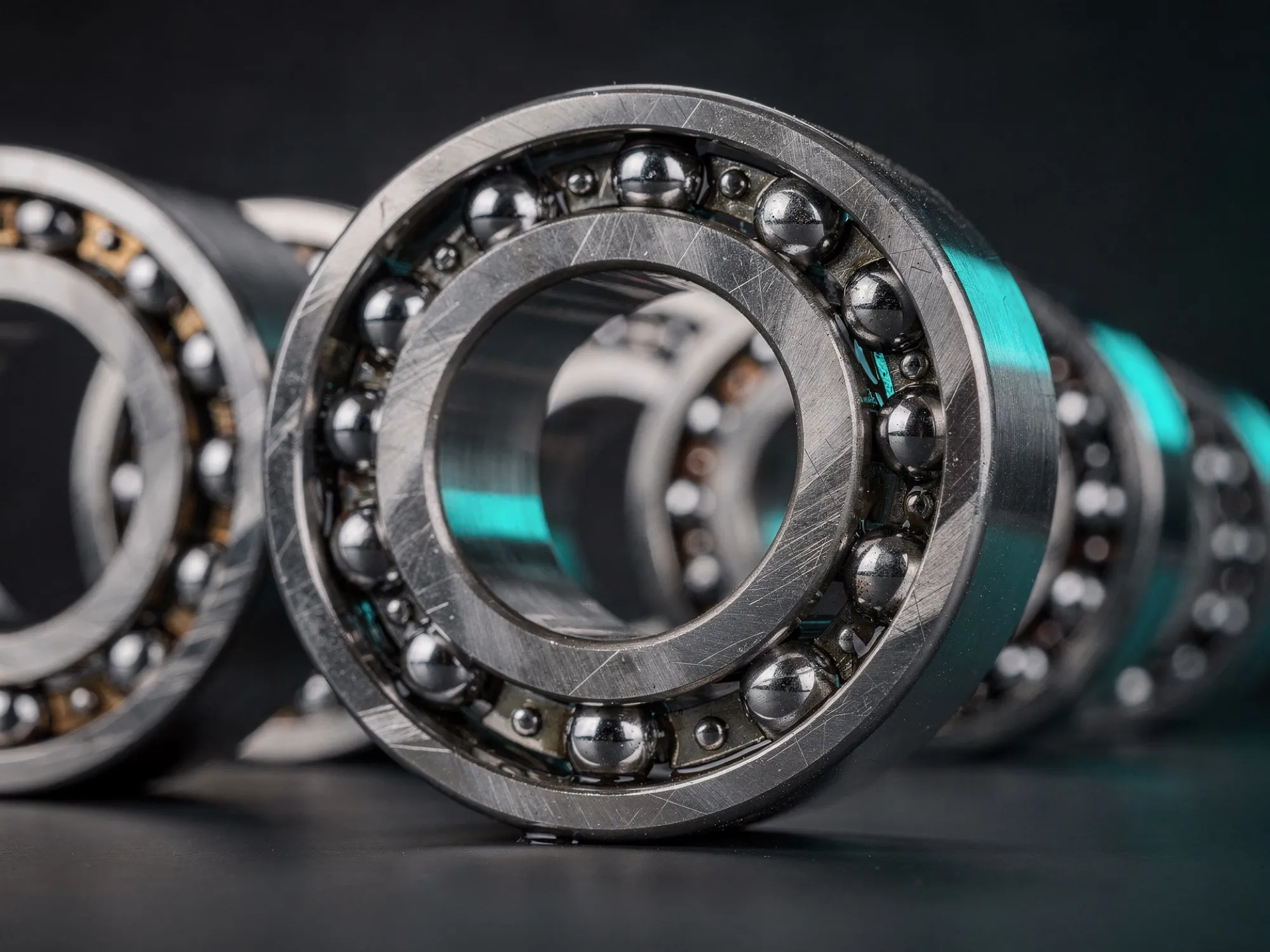

Wer eine Fischer-Spindel repariert, braucht vor allem vier Teilegruppen. Erstens Lager: Präzisionsschrägkugellager mit 15° oder 25° Druckwinkel, bei Öl-Luft-Spindeln ab 30.000 min⁻¹ als Hybridlager mit Si3N4-Kugeln. Eingesetzt werden Lager in P4 oder P2 nach ISO 492, gepaart nach Vorspannklasse des Originals. Zweitens Dichtungen: Labyrinthringe, O-Ringe und die Sperrluftführung, bei Schleifspindeln das komplette Dichtungssystem. Drittens der Werkzeugspanner: Tellerfederpaket, Spannsatz für HSK-E25 bis HSK-A100, Löseeinheit. Viertens die Drehdurchführung für innere Kühlmittelzufuhr, die bei Kühlmitteleintritt oft der eigentliche Verursacher ist.

Fischer betreibt ein eigenes Ersatzteilprogramm mit Kundenportal. Wo ein Bauteil nur dort erhältlich ist, etwa Spannsätze mit Fischer-eigener Geometrie, Statoren oder Sensorik, führt der Weg über den Hersteller, und dessen Lieferzeit gehört in die Terminplanung. Normteile und Systemteile hat ein eingerichteter Instandsetzer am Lager oder fertigt sie nach Muster. Bestehen Sie darauf, dass im Kostenvoranschlag steht, was verbaut wird und woher, bevor Sie freigeben. Mehr zur Lagerarbeit: Spindellager tauschen.

Typische Schäden an Fischer Motor- und Schleifspindeln

Fischer-Spindeln sind auf hohe Drehzahlen ausgelegt, und genau dort liegt das Risiko: Je schneller die Spindel, desto weniger verzeiht sie. Bei den Öl-Luft-Typen MFW-12 und MFW-14 mit 36.000 bis 70.000 min⁻¹ führt ein kurzer Ausfall der Öl-Luft-Dosierung, eine verstopfte Leitung oder zu wenig Druck zur Mangelschmierung, und die Hybridlager nehmen Schaden, oft ohne sofortiges Geräusch. Deshalb gehört das Aggregat an Ihrer Maschine zur Ursachenanalyse.

Bei der fettgeschmierten MFW-1709/24 mit HSK-A63 ist es die Fettgebrauchsdauer. Nach Jahren im Werkzeug- und Formenbau werden die Lager warm, dann laut, der Rundlauf wandert. Ein zweiter Klassiker in dieser Klasse ist der Werkzeugspanner: Das Federpaket verliert Einzugskraft, der HSK-Spannsatz nutzt ab, Werkzeuge sitzen nicht mehr plan.

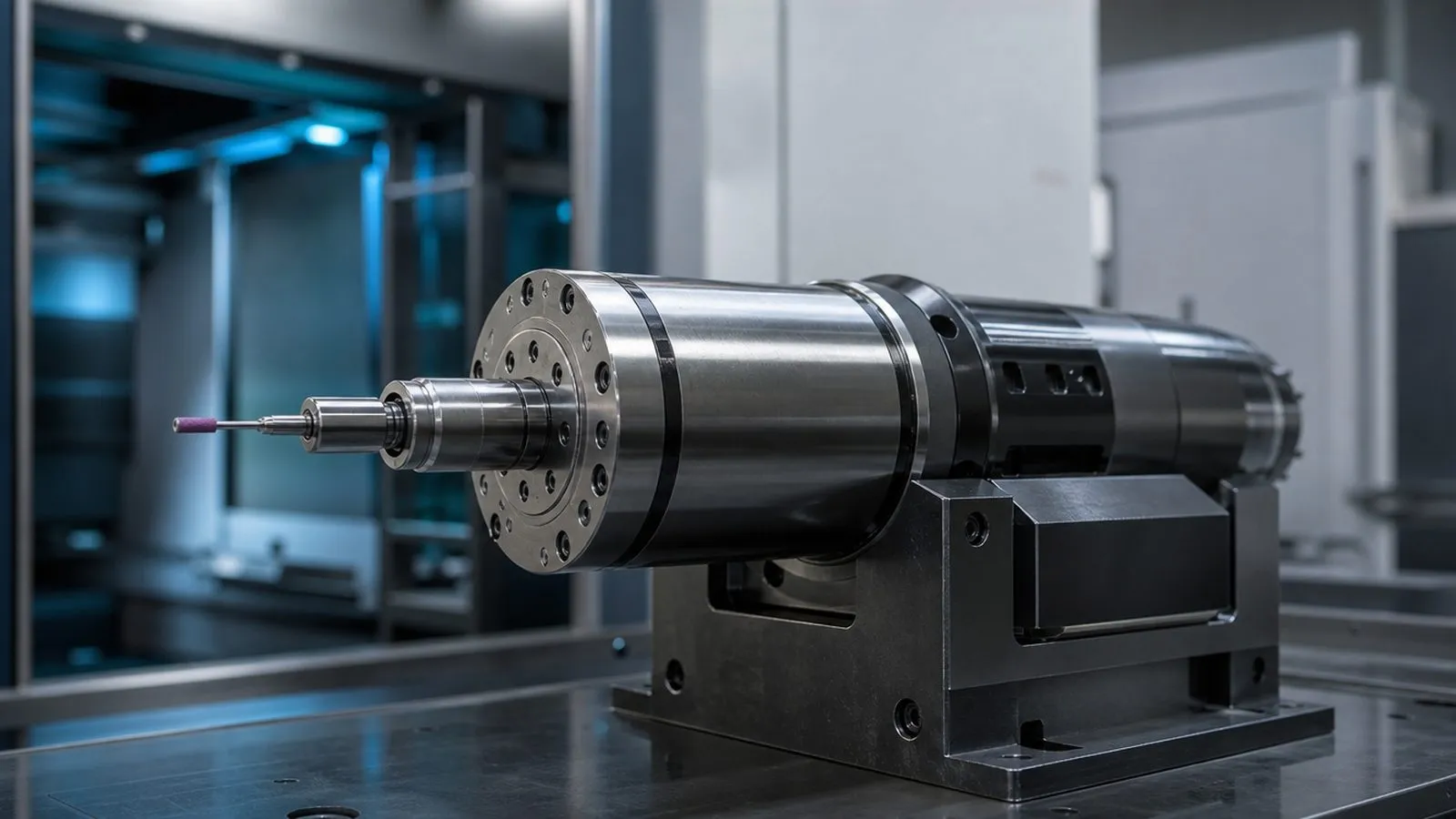

Bei den großen MFW-23 und MFW-27 mit 80 bis 150 kW kommt die thermische Seite dazu: Stator und Kühlkreislauf leiden, wenn Kühlwasser verschlammt oder die Wellenkühlung ausfällt, und bei Schleifspindeln MFM und MFL dringt Schleifschlamm hinter alternde Dichtungen. Kollisionsschäden mit verbogener Welle sind seltener, aber bei 70.000 min⁻¹ sofort ein Totalschaden für den Lagersatz. Ratgeber: Lagerschaden erkennen.

Fischer Spindeln reparieren, tauschen oder neu lagern

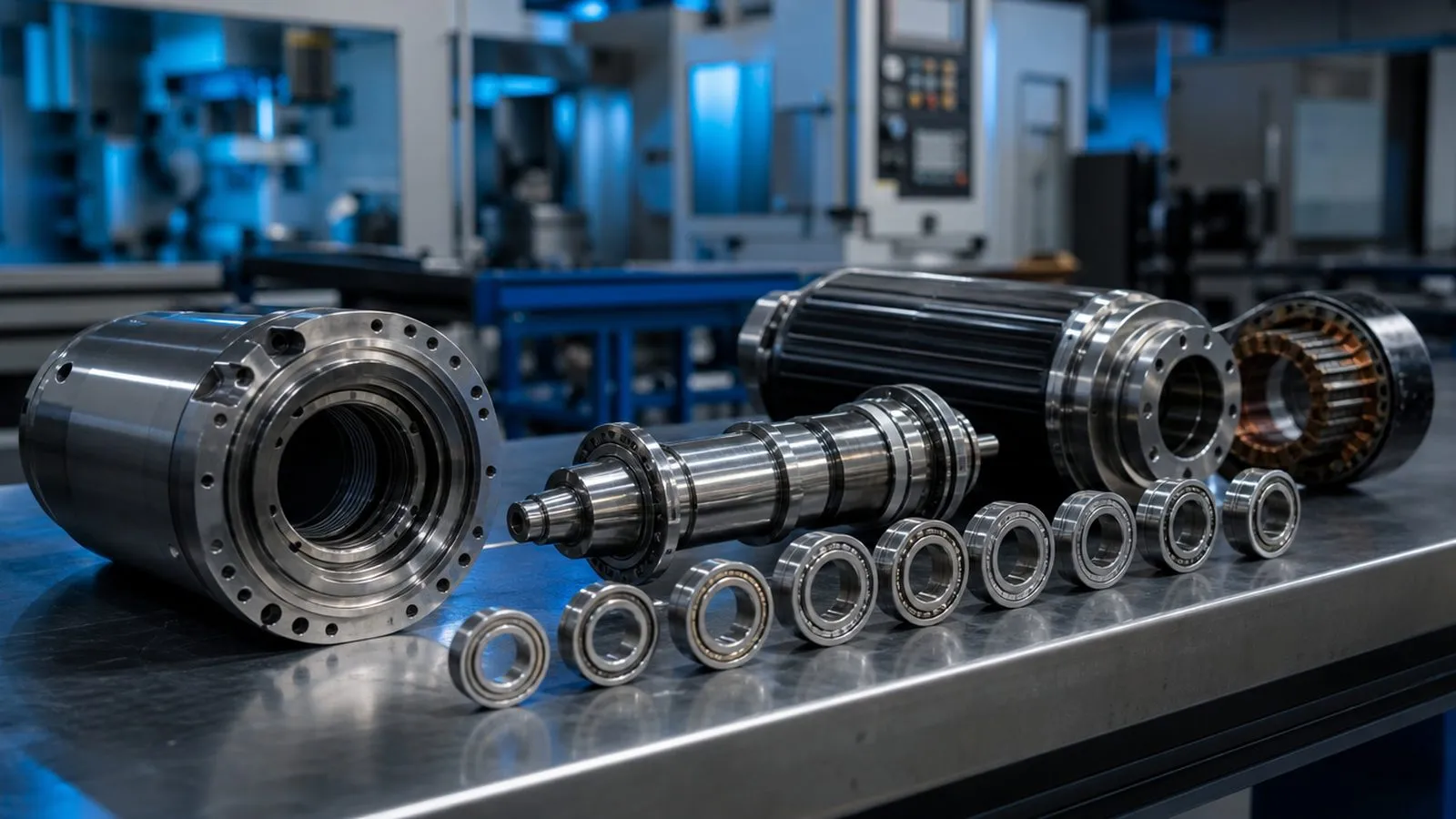

Die Antwort hängt an drei Bauteilen: Welle, Lagersitze, Stator. Sind sie intakt, genügt eine Neulagerung mit neuen Dichtungen, das ist bei Fischer-Spindeln der häufigste Fall. Ist zusätzlich der Spannsatz oder die Drehdurchführung betroffen, wird daraus eine Reparatur mit Zusatzumfang; die Spindel bleibt Ihre.

Tauschen ist sinnvoll, wenn der Stillstand mehr kostet als die Reparaturzeit, oder wenn die Welle nach einem Crash verbogen ist. Für verbreitete Typen wie die MFW-1709/24 mit HSK-A63 gibt es überholte Einheiten am Markt; fragen Sie die Verfügbarkeit parallel zur Befundung ab, die Altspindel geht dabei üblicherweise als Rückgabe ein. Bei Sonderausführungen mit CSC-Wellenkühlung oder Sensorik ist der Tausch selten verfügbar, dort bleibt nur die Instandsetzung.

Eine Neuspindel bleibt die Ausnahme: nur bei gleichzeitigem Schaden an Welle und Stator. Bei Schleifspindeln MFM und MFL lohnt die Reparatur fast immer, weil die Werte hoch sind und der Schaden meist im Lagersatz sitzt. Die Kriterien im Detail: Reparatur oder Austausch, Spindelaustausch.

Ein Detail entscheidet bei den Hochdrehzahltypen häufiger als das Lager selbst: die Wellenkühlung. Ist der Kreislauf verschlammt oder die Drehdurchführung undicht, bringt der beste Lagersatz nichts, weil der Wärmehaushalt nicht mehr stimmt. Die Kanäle gehören gespült und auf Durchgang geprüft, die Dichtelemente erneuert, bevor die Spindel überhaupt auf den Prüfstand geht. Fragen Sie ausdrücklich danach: In manchen Angeboten taucht die Wellenkühlung gar nicht auf, und dann steht die Spindel nach wenigen Monaten wieder.

Fischer Werksservice oder herstellerunabhängige Instandsetzung

Fischer repariert im Werk und über Servicestandorte, mit Originalteilen und Werksdokumentation. Das ist die richtige Adresse, solange die Herstellergewährleistung läuft oder eine Sonderspindel mit Fischer-eigener Sensorik überholt werden soll. Für Betriebe in Deutschland bedeutet der Werksweg allerdings Versand in die Schweiz mit Zollabwicklung in beide Richtungen.

Ein freier Instandsetzer in Deutschland argumentiert anders herum: innerdeutscher Versand ohne Zoll, Befundung mit Kostenvoranschlag vor jeder Arbeit, am Markt übliche 6 bis 10 Werktage nach Befundung, Express gegen Aufpreis, Abnahmeprotokoll mit Rundlauf, Axialspiel, Einzugskraft und Wuchtgüte nach ISO 21940-11. Verlangen Sie genau diese Punkte schriftlich, dann werden die Angebote überhaupt erst vergleichbar. Die gesetzliche Gewährleistung schuldet Ihnen ohnehin der Betrieb, der die Arbeit ausführt und Ihnen die Rechnung stellt. Wir sind an keinen Hersteller gebunden und wählen den Betrieb nach Ihrem Schadensbild aus, nicht nach Marke. Die Vergleichstabelle unten stellt beide Wege nebeneinander, ohne Preise, weil jede Spindel anders befundet wird.

Ein praktischer Hinweis zum Vergleich: Fragen Sie im Werk nach einem verbindlichen Termin und nach der Teileverfügbarkeit für Ihren Typ, bevor Sie die Spindel ausbauen. Bei Standardtypen wie der MFW-1709/24 ist beides meist unkritisch. Bei Sonderausführungen mit Wellenkühlung oder Fischer-eigener Sensorik entscheidet genau diese Auskunft darüber, ob der Werksweg tatsächlich der schnellere ist, und Sie sparen sich den Ausbau ins Ungewisse.

Fischer Spindel: Fall schildern

Schicken Sie uns ein Foto vom Typenschild (MFW-, MFWS-, MFM- oder MFL-Kürzel), den Maschinentyp, die Schmierart und das Symptom. Sie bekommen eine technische Einordnung zurück: welches Schadensbild dazu passt, welcher Reparaturweg üblicherweise folgt, welche Größenordnung am Markt realistisch ist und welche Fragen Sie einem Betrieb stellen sollten, bevor Sie die Spindel verschicken. Die Einschätzung ist kostenlos und unverbindlich, ohne Auftragspflicht. Eine belastbare Zahl gibt es erst nach der Befundung, und die kommt vom ausführenden Betrieb.

Fischer Spindel defekt? Kostenlose Ersteinschätzung anfragen oder zur Übersicht Spindelreparatur.
