GMN Spindeln reparieren: Schleif-, Fräs- und Abrichtspindeln aus Nürnberg instandsetzen

GMN Spindeln: Baureihen von der Schleifspindel bis zur Allroundspindel

GMN Paul Müller Industrie fertigt in Nürnberg Hochpräzisionskugellager, Spindeln, Freiläufe und berührungslose Dichtungen. Für die Instandsetzung zählt vor allem, wie klar das Spindelprogramm gegliedert ist. Bei den Spindeln für manuellen Werkzeugwechsel arbeiten die Baureihen UHS, HS, HV-X und HSX mit der GMN Schleifdornaufnahme, die Baureihen HV-P, HSP und HSP..g mit HSK-C nach DIN 69893. Für automatischen Werkzeugwechsel stehen HC und HCS mit HSK, SK, BT oder Capto. Dazu kommen die Abrichtspindeln TSE und TSEV sowie Sonderbauformen als Werkstück- und Prüfstandsspindeln.

Die Spannweite ist erheblich: Hülsendurchmesser von 20 bis 450 mm, Drehzahlen bis 250.000 min⁻¹, Leistung bis 150 kW und Drehmoment bis 1.750 Nm nennt GMN für das Gesamtprogramm. Eine HS 80 liefert unter 1 kW bei bis zu 180.000 min⁻¹, eine HSP 230 dagegen bis 45 kW bei moderater Drehzahl. Ohne Typenschild ist deshalb keine seriöse Aussage möglich. Baureihe, Hülsendurchmesser und Nenndrehzahl stehen dort, und aus dieser Kombination ergeben sich Lagersatz, Vorspannung und Schmierung. Fotografieren Sie das Schild, bevor Sie anfragen, das spart einen Tag.

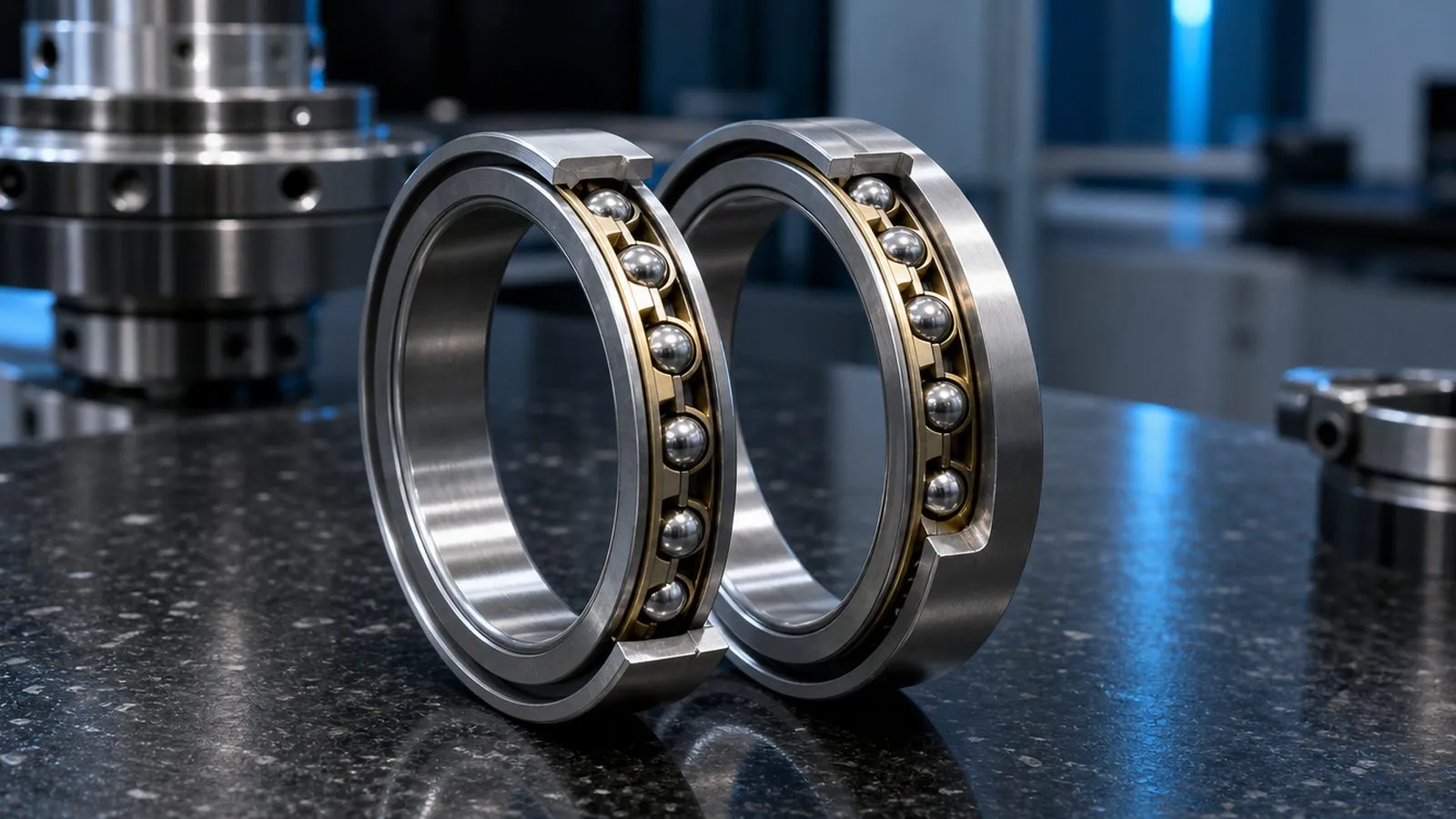

GMN-Spindellager in der Neulagerung

GMN ist unter den Spindelherstellern ein Sonderfall: Das Unternehmen baut die Lager selbst. Nach Herstellerangabe sind nahezu alle GMN Spindeln mit GMN Hochpräzisionskugellagern bestückt, gefertigt in den Genauigkeitsklassen P4 bis P2 nach ISO 492 (entsprechend ABEC 7 bis ABEC 9), dazu die hauseigenen Klassen HG und UP mit noch engeren Maßtoleranzen. In den Hochdrehzahl-Ausführungen sitzen Hybridlager mit Siliziumnitrid-Keramikkugeln. GMN nennt dafür mehr als die doppelte Gebrauchsdauer gegenüber reinen Stahllagern und Drehzahlsteigerungen bis zu 30 Prozent.

Für die Neulagerung heißt das: Wer eine GMN Spindel mit einem beliebigen Katalog-Lager bestückt, verschenkt genau die Eigenschaft, für die die Spindel konstruiert wurde. Eingesetzt gehören Lager in der Klasse und Bauart, die die Baureihe vorsieht, und die Lagervorspannung wird gemessen eingestellt, nicht nach Gefühl. Fragen Sie einen Betrieb, wie er das macht; die Antwort trennt die Spreu vom Weizen. Ebenso wichtig ist die Schmierung, weil GMN je nach Baureihe zwei verschiedene Konzepte fährt:

Mehr zur Lagerarbeit: Spindellager tauschen.

Typische Schäden an GMN Spindeln

Der häufigste Befund ist der Lagerschaden nach einem Schmierungsproblem. Bei den öl-luft-geschmierten Schleifspindeln reicht ein Aussetzer in der Dosierung oder zu niedriger Luftdruck für wenige Minuten, und die Lager laufen trocken. Das Schadensbild ist eindeutig: verfärbte Laufbahnen, angelaufener Käfig, mahlendes Geräusch. Bei den fettgeschmierten Ausführungen wie HSP..g oder den TSE-Abrichtspindeln ist es eher die überschrittene Fettgebrauchsdauer, die sich langsam als steigende Temperatur und lauteres Laufgeräusch ankündigt.

Zweitens Schleifschlamm und Kühlmittel in der Lagerkammer. Innenschleifspindeln arbeiten in der schmutzigsten Umgebung, die eine Spindel abbekommen kann. Fällt die Sperrluft aus oder ist die Spaltdichtung verschlissen, wandern Schleifpartikel direkt an die Laufbahnen. Das Dichtungssystem gehört bei jeder Instandsetzung mit erneuert, sonst hält der neue Lagersatz nicht. Prüfen Sie im Angebot, ob es überhaupt aufgeführt ist.

Drittens Kollisionsschäden. Berührt die Schleifscheibe das Werkstück ungebremst oder bricht sie, wirkt ein Impuls auf die vordere Lagergruppe. Die Spindel läuft danach oft weiter, verliert aber Rundlauf. Mehr dazu im Ratgeber Unwucht und Rundlauf.

Viertens die Aufnahme selbst: eingelaufene Plananlage, beschädigter Innenkegel oder eine ausgeschlagene Passbohrung am Schleifdorn. Das zeigt sich am Werkstück, nicht an der Spindelnase.

GMN Spindeln reparieren, tauschen oder neu lagern

Was sinnvoll ist, entscheidet die Befundung, nicht der Katalog. Als Faustregel für GMN Spindeln:

Neulagerung genügt, wenn Welle, Lagersitze und Stator in Ordnung sind und nur die Lager verschlissen sind. Das ist der häufigste Fall und der günstigste Weg.

Reparatur mit Zusatzumfang, wenn Dichtungen, Drehdurchführung, Schleifdornaufnahme oder Werkzeugspanner betroffen sind. Die Spindel bleibt Ihre, getauscht wird nur, was defekt ist.

Tauschspindel, wenn die Schleifmaschine nicht stehen darf. Bei Sonderbauformen ist die Verfügbarkeit dünn, bei Standardbaureihen lohnt es, sie parallel zur Befundung abzufragen. Details: Spindelaustausch.

Neuspindel, wenn Welle und Stator gleichzeitig hinüber sind. Das kommt vor, ist aber die Ausnahme. Die Kriterien im Detail: Reparatur oder Austausch.

Zwei Punkte entscheiden in der Praxis häufiger als der Lagerzustand selbst. Erstens die Lagersitze: Ist der Sitz durch Passungsrost angegriffen oder hat ein Innenring auf der Welle durchgedreht, muss nachgearbeitet oder die Welle ersetzt werden, und das verschiebt die Rechnung deutlich. Zweitens die Aufnahme: Eine eingelaufene Passbohrung an der Schleifdornaufnahme oder eine beschädigte Plananlage an der HSK-C bekommt man mit einem neuen Lagersatz nicht zurück. Beides gehört vor den Kostenvoranschlag gemessen, damit Sie nur einmal entscheiden müssen. Und bei den kleinen Baugrößen im unteren Leistungsbereich kann eine Neuspindel wirtschaftlicher sein als eine aufwendige Instandsetzung. Auch das sagen wir Ihnen, bevor Sie einen Betrieb beauftragen.

GMN Werksservice oder herstellerunabhängige Instandsetzung

GMN bietet selbst einen Spindel-Service mit Beratung, Montageunterstützung und Spindelanalyse an, dazu ein Servicenetz mit Vertragspartnern. Das Werk hat einen klaren Vorteil: Es kennt die Auslegung, fertigt die Lager selbst und kann Schmierstoff- und Lageruntersuchungen mit eigenen Referenzwerten fahren. Während einer laufenden Herstellergewährleistung und bei Sonderbauformen ist das die richtige Adresse. Zum Leistungsumfang gehören dort unter anderem die Geräuschprüfung der Lagerung über die Lagerfrequenzen, die mikroskopische Lageruntersuchung und die rechnerische Kontrolle der Vorspannung, also genau die Diagnostik, mit der sich ein Frühausfall nachträglich erklären lässt.

Freie Instandsetzer argumentieren anders herum: Befundung mit Kostenvoranschlag, bevor Geld fließt, am Markt übliche 6 bis 10 Werktage nach Befundung, Express gegen Aufpreis, und ein Abnahmeprotokoll mit Rundlauf, Planlauf, Axialspiel, Wuchtgüte nach ISO 21940-11 und Temperaturkurve aus dem Probelauf. Verlangen Sie genau diese Punkte schriftlich, dann werden die Angebote überhaupt erst vergleichbar. Die gesetzliche Gewährleistung schuldet Ihnen ohnehin der Betrieb, der die Arbeit ausführt und Ihnen die Rechnung stellt. Wir sind an keinen Hersteller gebunden und suchen den Betrieb passend zu Ihrem Schadensbild aus, nicht nach Marke. Die Tabelle „Original-Service oder herstellerunabhängige Reparatur” stellt beide Wege nebeneinander, ohne Preise, weil jede Spindel einzeln befundet wird.

GMN Spindel: Fall schildern

Schicken Sie uns Typenschild, Maschinentyp und eine kurze Beschreibung des Symptoms: Geräusch, Temperatur, Oberfläche am Werkstück, Meldung der Steuerung, Zeitpunkt des Ausfalls. Sie bekommen eine technische Einordnung zurück: welches Schadensbild dazu passt, welcher Reparaturweg üblicherweise folgt, welche Größenordnung am Markt realistisch ist und welche Fragen Sie einem Betrieb stellen sollten, bevor Sie die Spindel verschicken. Die Einschätzung ist kostenlos und unverbindlich, ohne Auftragspflicht. Eine belastbare Zahl gibt es erst nach der Befundung, und die kommt vom ausführenden Betrieb.
