Spindel vibriert: Drehzahlmuster lesen, Ursache eingrenzen, richtig reagieren

Was Sie sofort tun

Drehzahl senken, Werkzeug tauschen, Konus reinigen, Leerlauftest ohne Werkzeug. Damit wissen Sie in fünf Minuten, ob die Spindel die Ursache ist. Kommt zur Vibration ein Geräusch oder Wärme, stoppen Sie. Die Reihenfolge steht in der Checkliste, die fünf Schritte zur Eingrenzung weiter unten.

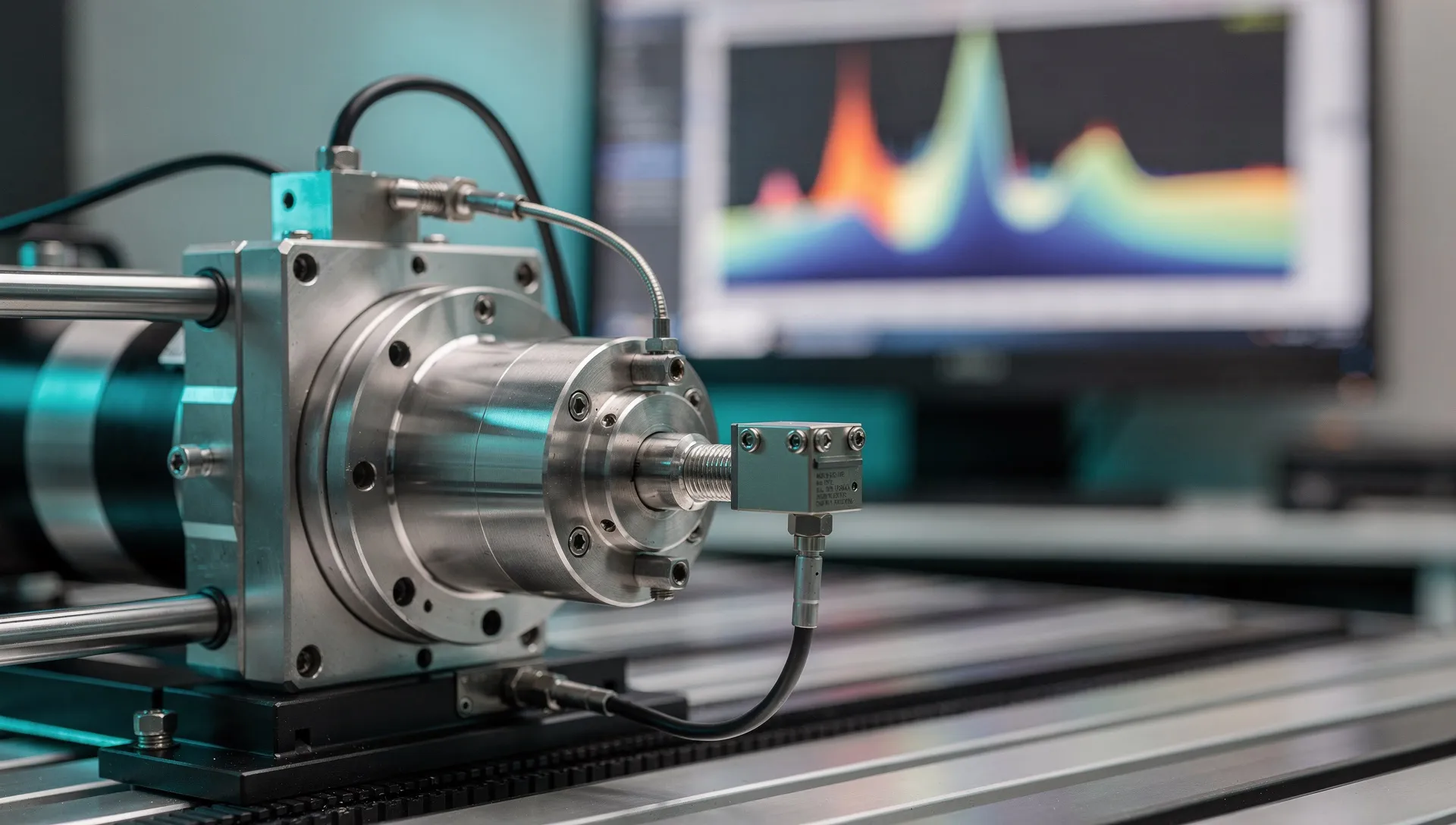

Bleibt die Vibration ohne Werkzeug und wächst mit der Drehzahl, ist das ein Fall für das Spindelwuchten, oft ohne Lagertausch. Kommt Rauschen oder Knacken dazu, ist es die Spindellager-Reparatur. Unklare Fälle klärt die Spindel-Diagnose mit Schwingungsanalyse, bevor an der Spindel gearbeitet wird. Für alle Wege gilt: erst Befundung und schriftlicher Kostenvoranschlag, dann die Spindelreparatur.

Woran Sie Spindel-Vibration von Prozess-Rattern unterscheiden

Die häufigste Fehldiagnose in der Praxis: eine Spindel wird ausgebaut, weil das Werkstück rattert, und der Fachbetrieb findet eine einwandfreie Spindel. Die Unterscheidung ist einfach, wenn man sie sauber macht.

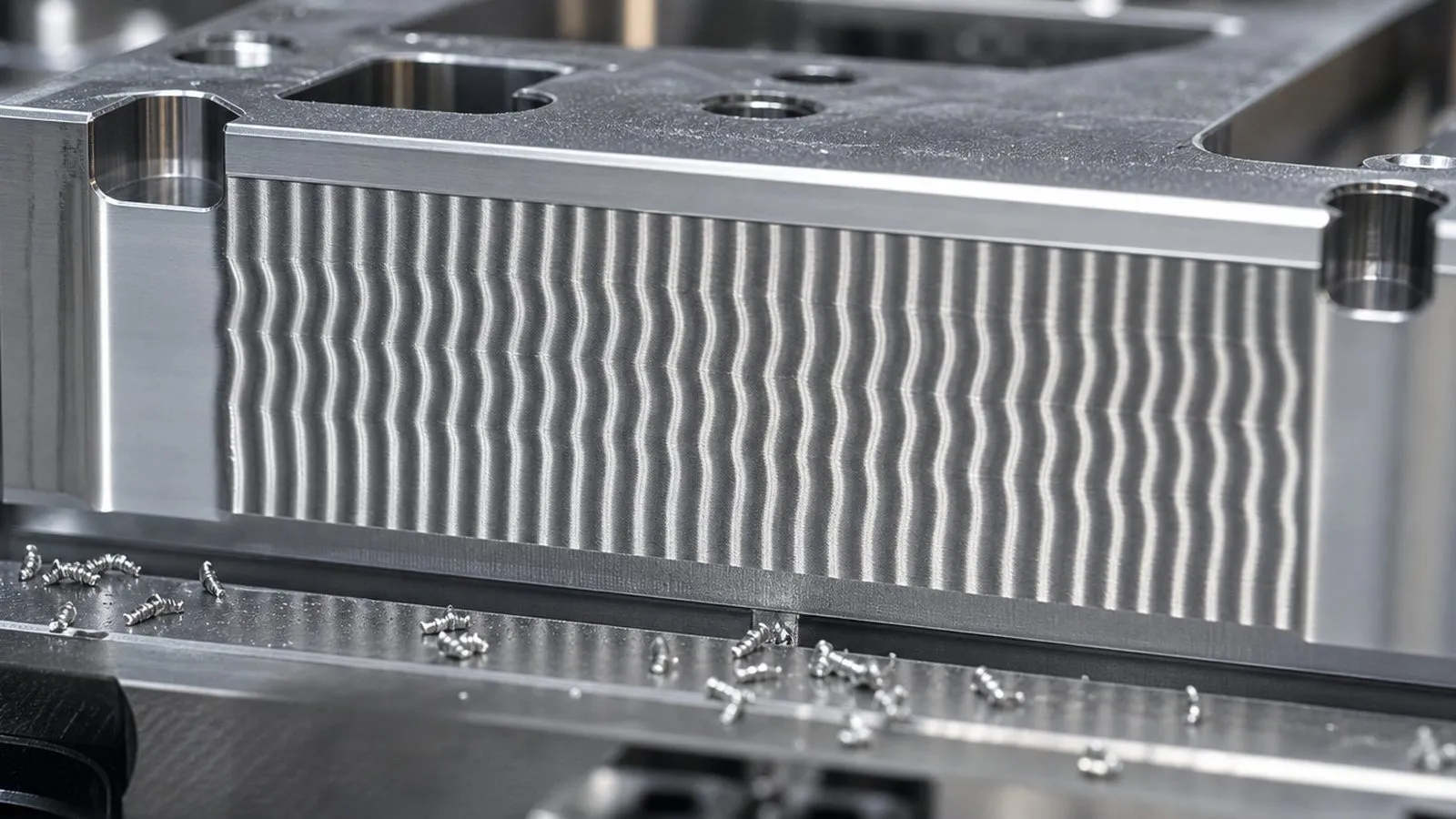

Rattermarken helfen bei der Zuordnung: gleichmäßige Marken im Abstand von Vorschub pro Umdrehung sprechen für Unwucht, Welligkeit mit wechselndem Abstand für regeneratives Rattern.

Ursachen im Detail

Unwucht in Werkzeug oder Aufnahme. Das System ist immer Spindel plus Aufnahme plus Werkzeug. Ein Span auf der Plananlage, eine Aufnahme ohne Wuchtgüte-Angabe oder ein einseitig verschlissener Fräser erzeugen bei 20.000 min⁻¹ mehr Fliehkraft als die Restunwucht einer G2,5-Spindel. Deshalb steht der Werkzeugtausch vor jeder anderen Maßnahme.

Unwucht im Rotor. Nach Lagertausch ohne Wuchten, nach Kollision, bei gelösten Wuchtschrauben oder Materialverlust. Die Fliehkraft wächst quadratisch mit der Drehzahl, daher das stetige Muster. Zulässige Werte und Rechenbeispiel im Ratgeber Unwucht und Rundlauf.

Lagerschaden. Pitting auf der Laufbahn erzeugt bei jedem Überrollen einen Impuls. Die Vibration ist unregelmäßig, nimmt über Tage zu und kommt selten allein: Rauschen, Knacken, Wärme. Im Spektrum liegt sie bei den Überrollfrequenzen des Lagers, nicht bei der Drehfrequenz.

Resonanz. Trifft eine Anregung (Drehfrequenz, Zahneingriff, Lagerfrequenz) die Eigenfrequenz von Spindel, Werkzeug oder Maschinenstruktur, wird die Amplitude in einem schmalen Drehzahlbereich um ein Vielfaches verstärkt. Kein Defekt, aber ein Betriebszustand, den man meidet.

Verbogene Welle nach Crash. Dauerhafte Unwucht mit Rundlauffehler, bei jeder Drehzahl, und nicht wegzuwuchten. Nach jeder Kollision gehört die Spindel auf den Messplatz, auch wenn sie noch läuft.

Selbst prüfen: was geht, was nicht

Was Sie belastbar selbst prüfen können, steht in den fünf Schritten unten: Werkzeug ausschließen, Leerlauftest, Drehzahlstufen, Temperatur, Rundlauf. Dazu die Hand am Gehäuse: Unwucht fühlt sich weich und gleichmäßig an, ein Lagerschaden körnig. Ein einfaches Schwingungsmessgerät mit Magnetfuß liefert einen Vergleichswert in mm/s, der über Wochen einen Trend zeigt, aber keine Frequenz.

Was nicht geht: aus der Amplitude allein auf die Ursache schließen, Wuchtschrauben an der Spindelnase versetzen, oder die Vibration mit reduzierter Drehzahl „wegfahren” und den Termin für die Diagnose aufschieben. Bei Lagerschaden wird aus dem Lagertausch in wenigen Schichten eine Überholung mit Wellenarbeiten.

Wann zum Fachbetrieb, was es kostet

Sobald die Vibration im Leerlauf bleibt, mit der Drehzahl wächst oder ein Geräusch dazukommt. So läuft es bei uns: Sie schildern den Fall, wir organisieren Versand und Befundung mit Schwingungsanalyse, Rundlauf- und Spielmessung, Sie bekommen einen Kostenvoranschlag, erst nach Ihrer Freigabe wird gearbeitet. Verlangen Sie das Wuchtprotokoll mit Restunwucht je Ebene, ohne diesen Nachweis ist eine Wuchtarbeit nicht überprüfbar. Laufzeit am Markt 6 bis 10 Werktage nach Befundung, reines Wuchten schneller, Express gegen Aufpreis. Die gesetzliche Gewährleistung schuldet Ihnen der ausführende Betrieb. Schicken Sie uns Leerlauftest und Messwerte, wir sagen Ihnen, ob Wuchten reicht oder das Lager dran ist, und organisieren die Arbeit: Spindelreparatur anfragen, kostenlos und unverbindlich.

Kostenseite: Wuchten ist der kleinste Eingriff, Lagertausch mit Wuchten liegt in der Regel bei einem Bruchteil des Neuspindelpreises, Wellenarbeiten nach Crash gehen Richtung Generalüberholung. Wie das gegen Stillstand und Tauschspindel zu rechnen ist, steht im Ratgeber Reparatur oder Austausch.

Lohnt sich das bei einer kleinen Spindel?

Bei Portalfräsen mit 1,5- bis 2,2-kW-Spindeln kommt die Vibration in den meisten Fällen aus Spannzange, Überwurfmutter oder dem Portal selbst, nicht aus der Spindel. Spannzange und Mutter tauschen, Portal auf Spiel prüfen, Werkzeug kürzer spannen. Bleibt es, ist bei Fernost-Spindeln die Neuspindel meist wirtschaftlicher als Lagertausch mit Wuchten. Markenspindeln mit HSK-E-Aufnahme oder Keramikkugellagern sind dagegen ein normaler Instandsetzungsfall.

Vorbeugen

Werkzeuge und Aufnahmen für hohe Drehzahlen als Einheit wuchten und mit Wuchtgüte kennzeichnen. Konus und Plananlage bei jedem Wechsel sauber halten. Nach jedem Lagertausch ein Wuchtprotokoll verlangen, nach jeder Kollision den Rundlauf messen. Einen Referenzwert für die Schwingung am Gehäuse bei Nenndrehzahl anlegen und monatlich vergleichen, dann fällt ein beginnender Lagerschaden Wochen vor dem ersten Knacken auf. Und Resonanzdrehzahlen im Programm dauerhaft meiden, statt sie jedes Mal neu zu entdecken.
