Mechatron Spindeln reparieren: HFS, HFP und ATC herstellerunabhängig instandsetzen

Mechatron Spindeln: Serien, Typenschlüssel und Aufnahmen

mechatron baut in Langgöns in Hessen Hochfrequenzspindeln als Einbaukomponente für Werkzeugmaschinen. Das Programm ist in vier Linien geteilt: die Standard-Serie (HFS flüssigkeitsgekühlt, HFSAC luftgekühlt), die Professional-Serie (HFP mit manuellem Werkzeugwechsel, dazu HFP-Drill und HFP-Multi), die proChange-Serie (ATC mit pneumatischem Werkzeugwechsel) und die addOn-Serie als Nachrüstlösung.

Der Typenschlüssel verrät fast alles, was wir für die Ersteinschätzung brauchen:

Bei den Aufnahmen deckt mechatron ein breites Feld ab: ER-Spannzangen von ER 8 bis ER 32 für den manuellen Wechsel, bei den ATC-Spindeln ISO 20, HSK 25 und ISO 30. Der Hersteller nennt für die Professional-Ausführungen eine Rundlauftoleranz von unter 2 µm im Kegel. Das ist der Wert, an dem sich eine Instandsetzung messen lassen muss. Steht er nicht im Abnahmeprotokoll, fehlt Ihnen der Nachweis.

Luftgekühlt oder flüssigkeitsgekühlt: was das für die Reparatur heißt

Die Kühlart entscheidet über das Schadensbild. Die luftgekühlten Ausführungen (HFSAC, HFPAC, ATCAC) arbeiten mit einem Zwangslüfter. Der Hersteller verlangt mindestens 30 mm freien Abstand an den Lüftungsschlitzen. In der Praxis sitzen genau dort Staub und Späne, die Spindel bekommt keine Luft mehr und läuft dauerhaft zu warm. Wärme ist bei fettgeschmierten Lagern der langsame Tod.

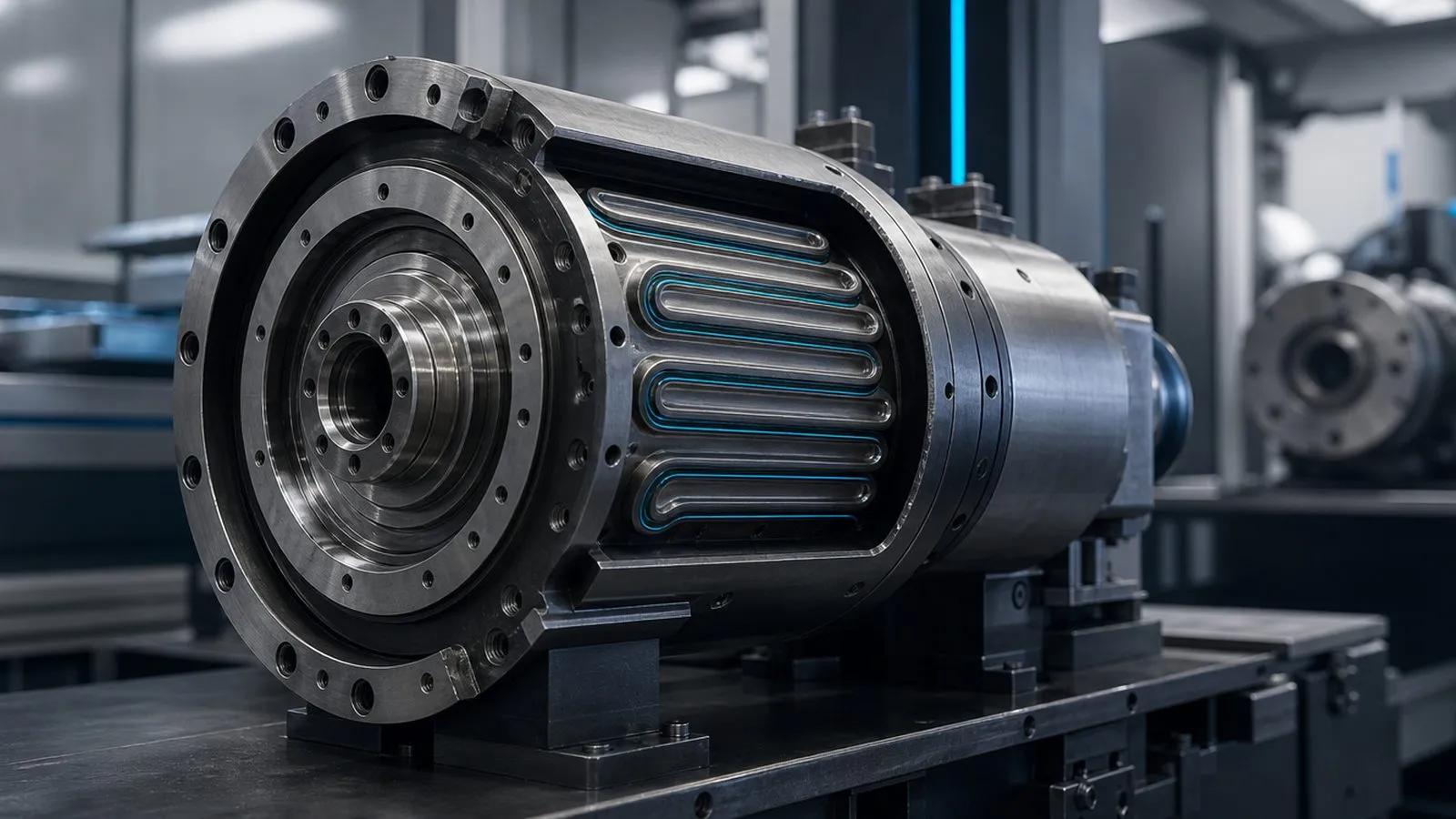

Die flüssigkeitsgekühlten Ausführungen sind unempfindlicher gegen Umgebungsschmutz, dafür hängt alles am Kühlkreislauf. mechatron gibt vor, dass die Kühlflüssigkeit beim Austritt aus der Spindel 30 °C im Normalbetrieb nicht überschreiten darf und dass ab 45 °C sofort abzuschalten ist. Ablagerungen im Kühlmittel setzen die Kanäle in der Spindel zu, deshalb gehören sie bei jeder Instandsetzung geprüft und frei gespült. Prüfen Sie im Angebot, ob dieser Punkt überhaupt aufgeführt ist.

Dazu kommt die Sperrluft, bei der Professional-Serie serienmäßig, bei der Standard-Serie optional. Sie beaufschlagt den Spindelkörper mit leichtem Überdruck und hält Partikel und Feuchtigkeit von den Lagern fern. Zwei Dinge sind dabei entscheidend: Sie muss anliegen, solange Staub oder Flüssigkeit in der Nähe sind, auch im Stillstand, und sie darf nur mit trockener, gefilterter Luft gefahren werden.

Typische Schäden an Mechatron HF-Spindeln

Der häufigste Befund ist der Lagerschaden, und die Ursachen wiederholen sich. An erster Stelle steht Schmutz- oder Feuchtigkeitseintritt bei fehlender oder falsch versorgter Sperrluft. An zweiter Stelle Wärme, entweder durch verstopfte Lüftungsschlitze oder durch einen Kühlkreislauf außerhalb des Sollbereichs. An dritter Stelle die Werkzeugunwucht: Der Hersteller nennt 2,5 gmm als zulässige Restunwucht am Werkzeug, und wer darüber liegt, schädigt bei 24.000 oder 42.000 min⁻¹ die Lager schneller, als er Werkzeuge verbraucht.

Ein unterschätzter Punkt ist der Einlauf nach Stillstand. mechatron gibt dafür ein festes Programm vor, und wer es überspringt, quittiert das mit kurzer Lagerlebensdauer:

Dazu kommen der eingelaufene Spannzangensitz bei den manuellen Ausführungen und das nachlassende Spannsystem bei den ATC-Spindeln, erkennbar daran, dass Werkzeuge nicht mehr sauber gespannt oder nicht mehr gelöst werden.

Mechatron Spindeln reparieren, tauschen oder neu lagern

Was sinnvoll ist, entscheidet die Befundung, und bei Mechatron ist die Antwort ehrlicherweise abhängig von der Baugröße:

Neulagerung ist der Regelfall, solange Welle, Lagersitze und Wicklung in Ordnung sind. Lager, Dichtungen und ER-Spannzangen sind Normteile und dauerhaft verfügbar.

Reparatur mit Zusatzumfang, wenn Spannsatz, Pneumatik, Sensorik oder Kühlmantel betroffen sind. Bei den ATC-Spindeln ist das der häufigere Fall.

Tauschspindel oder Neuspindel, wenn eine kleine Standard-Spindel mit Wellen- oder Wicklungsschaden vorliegt. Bei dieser Leistungsklasse kippt die Rechnung schneller als bei einer großen Motorspindel, und dann sagen wir das auch. Die Kriterien im Detail: Reparatur oder Austausch und Spindelaustausch.

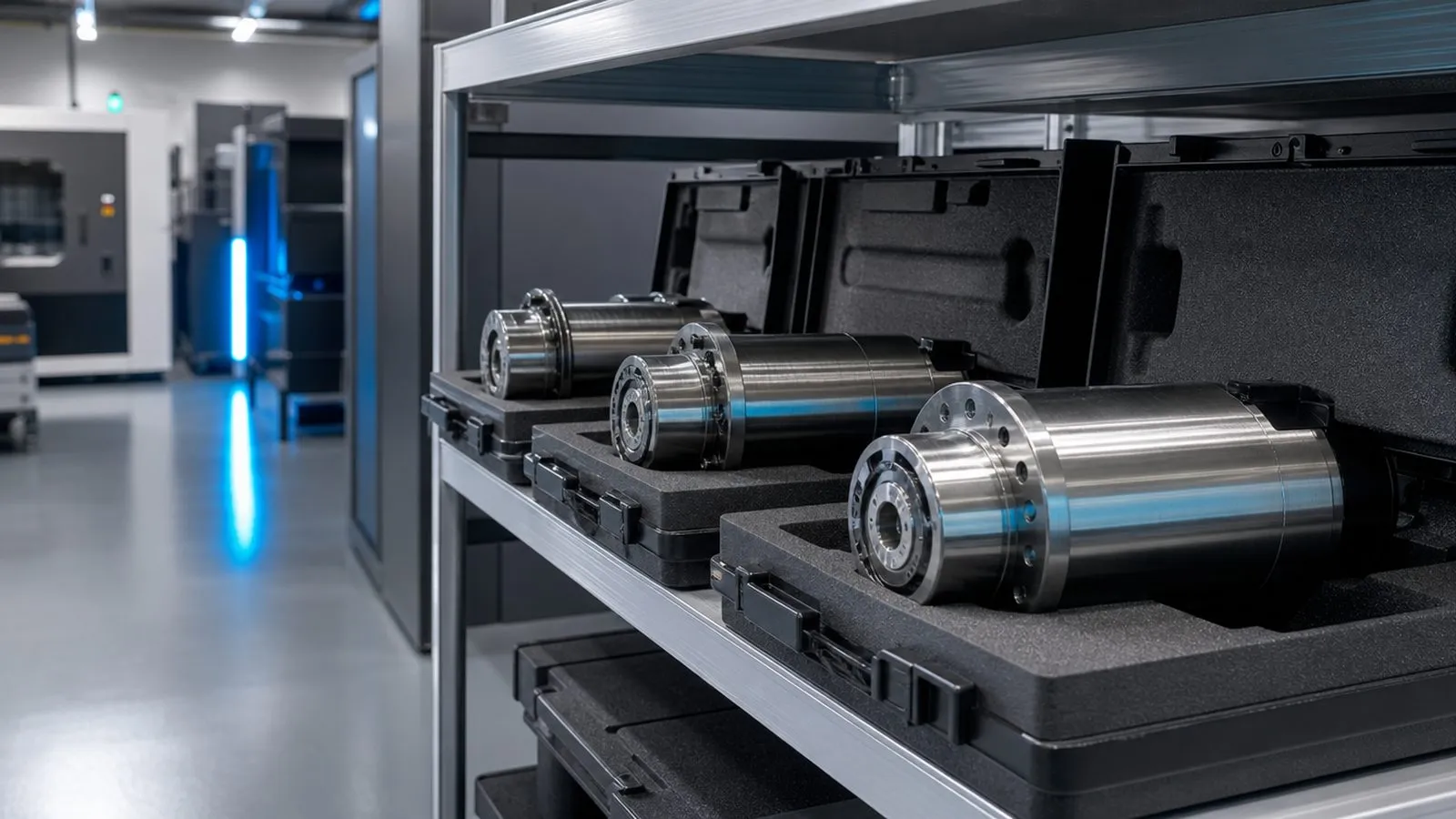

Für die Einordnung hilft eine einfache Frage: Wie lange steht die Anlage, wenn die Spindel weg ist? Bei einer Portalfräse mit einer einzigen Spindel lohnt oft eine Ersatzeinheit im Regal, weil die Standardtypen über die Mantelfläche geklemmt und damit austauschbar montiert sind. Bei den ATC-Ausführungen ist das seltener sinnvoll, weil Pneumatik, Sensorik und Werkzeugmagazin aufeinander abgestimmt sind. Noch ein Hinweis zur Wirtschaftlichkeit: Wenn Welle oder Wicklung defekt sind und der Typ nicht mehr am Markt ist, gehört die Frage nach einer gleichwertigen Alternative in den Kostenvoranschlag und nicht erst in das Gespräch danach.

Retoure zum Hersteller oder herstellerunabhängige Instandsetzung

mechatron bietet einen eigenen Service über ein Rückgabeformular an, mit Seriennummer, Rechnungsnummer, Rückgabegrund und einem Freigabebetrag, bis zu dem die Leistung ohne Rückfrage ausgeführt wird. Als Richtwert nennt der Hersteller 10 Arbeitstage zuzüglich Versand, mit Express in 3 Arbeitstagen gegen Aufpreis, und bietet bei Verfügbarkeit eine Leihspindel an. Solange Ihre Spindel in der Herstellergewährleistung läuft und das Werkssiegel unversehrt ist, ist das der richtige Weg, denn ein geöffneter Spindelkörper beendet die Herstelleransprüche.

Zwei Dinge sollten Sie dabei wissen. Erstens: Die Herstellergewährleistung ist an Laufzeit und Betriebsstunden gebunden, danach greift dieses Argument nicht mehr. Zweitens: mechatron firmiert laut eigenem Impressum als mechatron GmbH i. L., also in Liquidation, Vertrieb und Service laufen über den Liquidator. Wie lange Original-Wellensätze und Sonderteile verfügbar bleiben, ist damit offen.

Genau dort setzen freie Instandsetzer an: Lagersatz, Dichtungen, Spannzangen und Pneumatikteile sind Norm- oder Systemteile und unabhängig vom Hersteller zu beschaffen. Dazu Befundung mit Kostenvoranschlag, bevor Geld fließt, am Markt übliche 6 bis 10 Werktage nach Befundung, Express gegen Aufpreis, und ein Abnahmeprotokoll mit Rundlauf, Axialspiel, Wuchtgüte nach ISO 21940-11 und Temperaturkurve aus dem Probelauf. Verlangen Sie genau diese Punkte schriftlich, dann werden die Angebote überhaupt erst vergleichbar. Die gesetzliche Gewährleistung schuldet Ihnen der Betrieb, der die Arbeit ausführt und Ihnen die Rechnung stellt. Wir sind an keinen Hersteller gebunden und wählen den Betrieb nach Ihrem Schadensbild aus, nicht nach dem Namen auf dem Typenschild.

Mechatron Spindel: Fall schildern

Schicken Sie uns Typenschild, Maschinentyp und eine kurze Beschreibung: Geräusch, Temperatur, Verhalten beim Werkzeugwechsel, Kühlart und Sperrluftversorgung, Zeitpunkt des Ausfalls. Nennen Sie uns auch, ob die Spindel luft- oder flüssigkeitsgekühlt läuft und ob eine Sperrluftversorgung angeschlossen ist. Beides erklärt einen großen Teil der Schäden an diesen Baureihen, und beides gehört später in die Empfehlung zum Abnahmeprotokoll. Sie bekommen von uns eine technische Einordnung zurück: welches Schadensbild dazu passt, welcher Weg üblicherweise folgt, welche Größenordnung am Markt realistisch ist und worauf Sie beim Angebot achten sollten. Kostenlos und unverbindlich, ohne Auftragspflicht.
