Spindellager tauschen und Neulagerung: Lageraustausch für CNC-Spindeln

Wann müssen Spindellager getauscht werden?

Spindellager müssen getauscht werden, sobald Laufgeräusch, Temperatur oder Schwingung von den Werten einer intakten Spindel abweichen, denn ein beginnender Lagerschaden heilt nicht, er beschleunigt sich. Pitting auf der Laufbahn erzeugt Stöße, die weiteres Material herauslösen, und die Partikel zerstören die Nachbarlager mit.

Die häufigsten Ursachen: Schmiermangel (Fettgebrauchsdauer überschritten, Öl-Luft-Düse verstopft), Verunreinigung (Kühlmittel durch eine verschlissene Dichtung) und Überlast (Kollision, zu hohe Vorspannung, Unwucht). Wie Sie einen Lagerschaden von Unwucht oder Resonanz unterscheiden, zeigt der Ratgeber Lagerschaden erkennen, bei Wärme der Ratgeber Spindel läuft heiß.

Wer nur die Lager tauscht, ohne die Ursache zu kennen, tauscht sie bald wieder. Deshalb beginnt jede Neulagerung mit der Befundung der alten Lager. Ist mehr als das Lager verschlissen, geht es zur Spindelreparatur oder Überholung weiter.

Lagerarten in CNC-Spindeln: Schrägkugellager, Hybridlager, Zylinderrollenlager

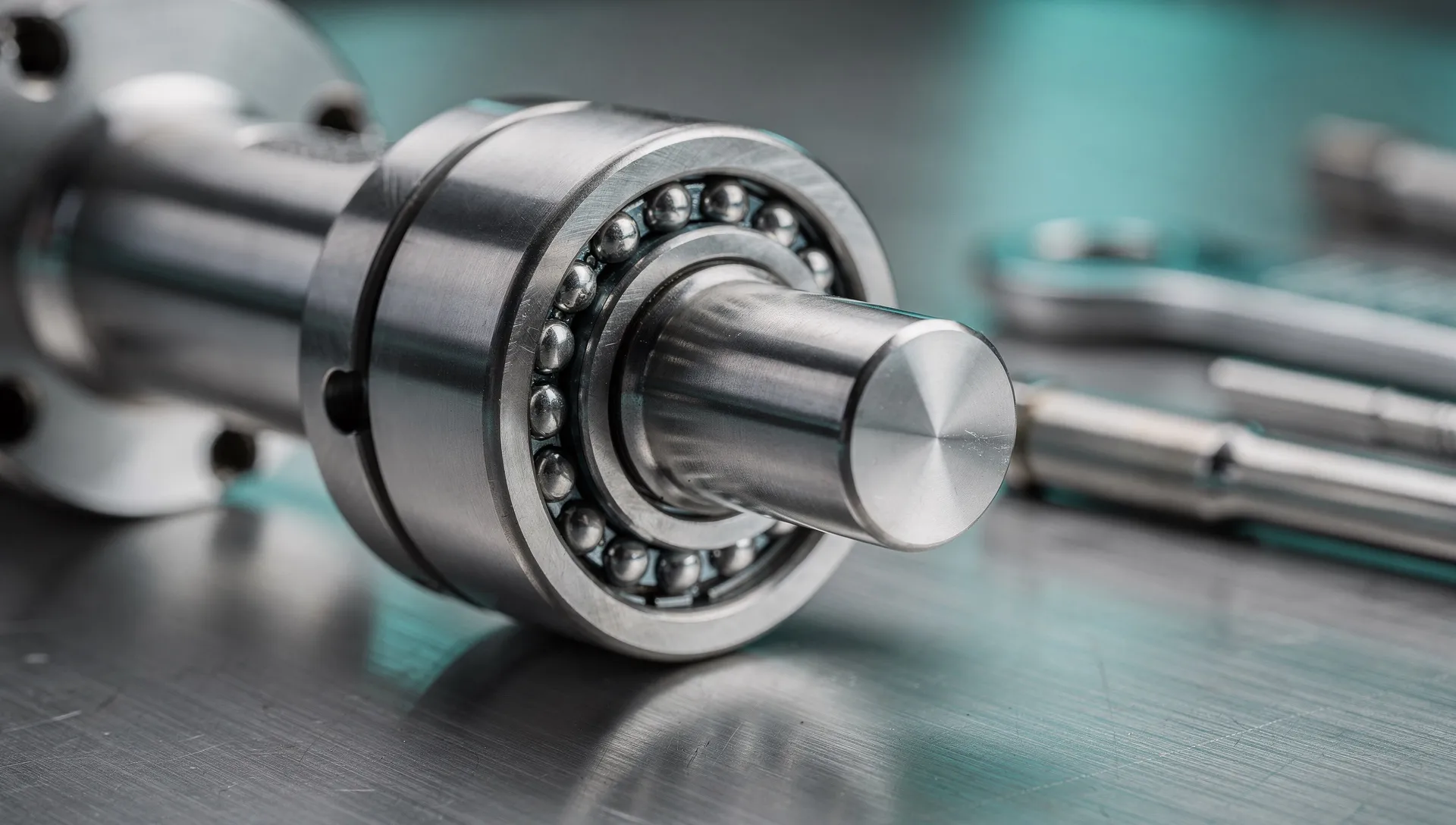

In CNC-Spindeln arbeiten fast immer gepaarte Schrägkugellager, ergänzt durch Hybridlager auf der Hochdrehzahlseite oder Zylinderrollenlager auf der Loslagerseite. Schrägkugellager übertragen Radial- und Axialkräfte gleichzeitig, der Kontaktwinkel entscheidet über den Charakter: 15° für hohe Drehzahlen bei geringerer Axiallast, 25° für Axialsteifigkeit bei schwerer Zerspanung.

Die Paarung legt fest, wie die Lager zusammenarbeiten: O-Anordnung für Kippsteifigkeit, Tandem für hohe Axiallast in einer Richtung, X-Anordnung bei kurzen Lagerabständen. Die Lager kommen ab Werk mit definierter Vorspannklasse gepaart.

Hybridlager haben Kugeln aus Siliziumnitrid: leichter, härter, weniger Fliehkraft, weniger Reibungswärme, elektrisch isolierend. Sie sind bei HF-, Schleif- und Hochdrehzahl-Motorspindeln Standard. Die Genauigkeit ist bei allen Spindellagern P4 oder P2 nach ISO 492, die Übersicht steht in den Tabellen weiter unten.

Spindellager tauschen und Neulagerung: Ablauf mit Messwerten

Eine Neulagerung ist eine Messaufgabe mit Montage dazwischen: Jeder Schritt hat eine Messgröße und einen Richtwert, und erst wenn er passt, folgt der nächste.

Nach der Montage wird die Rotorbaugruppe gewuchtet, weil Lager, Hülsen und Muttern nie exakt wie vorher sitzen.

Vorspannung, Passung und Schmierung: die drei Fehlerquellen

Die meisten Frühausfälle nach einem Lagertausch gehen auf drei Fehler zurück: falsche Vorspannung, falsche Passung, falsche Fettmenge. Alle drei sind an der montierten Spindel unsichtbar und zeigen sich erst nach Wochen als Wärme oder Geräusch.

Vorspannung: Zu gering, und die Kugeln rutschen bei Beschleunigung statt zu rollen. Zu hoch, und die Reibungswärme steigt, das Fett altert, das Lager frisst. Eingestellt wird über gepaarte Distanzhülsen und das Anzugsmoment der Wellenmutter, nicht nach Gefühl.

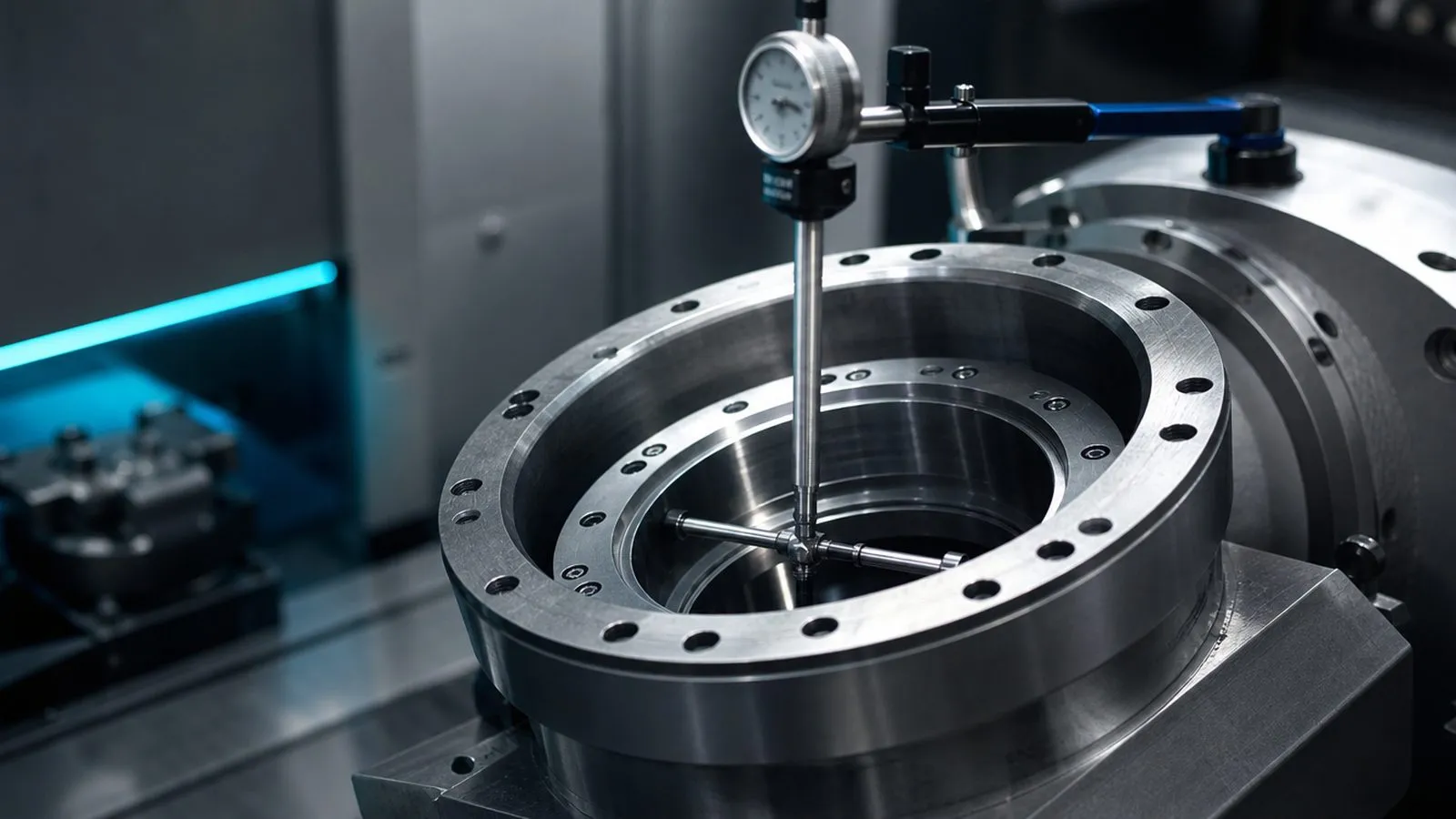

Passung: Ein zu loser Sitz auf der Welle führt zu Passungsrost und wanderndem Innenring, ein zu strammer Sitz im Gehäuse nimmt dem Loslager die thermische Ausdehnung. Deshalb werden beide Sitze vermessen, bevor ein Lager bestellt wird.

Schmierung: Spindellager laufen mit sehr wenig Fett. Zu viel walkt und erwärmt sich, zu wenig führt zu Schmiermangel, die Menge wird gewogen. Bei Öl-Luft-Schmierung müssen Düsen und Kanäle frei sein.

Warum Spindellager nicht selbst tauschen

Spindellager selbst zu tauschen ist bei einfachen Riemenspindeln mit Werkstattausrüstung möglich, bei Präzisions- und Motorspindeln in der Regel nicht, und der Grund ist nicht Geheimwissen, sondern Ausrüstung:

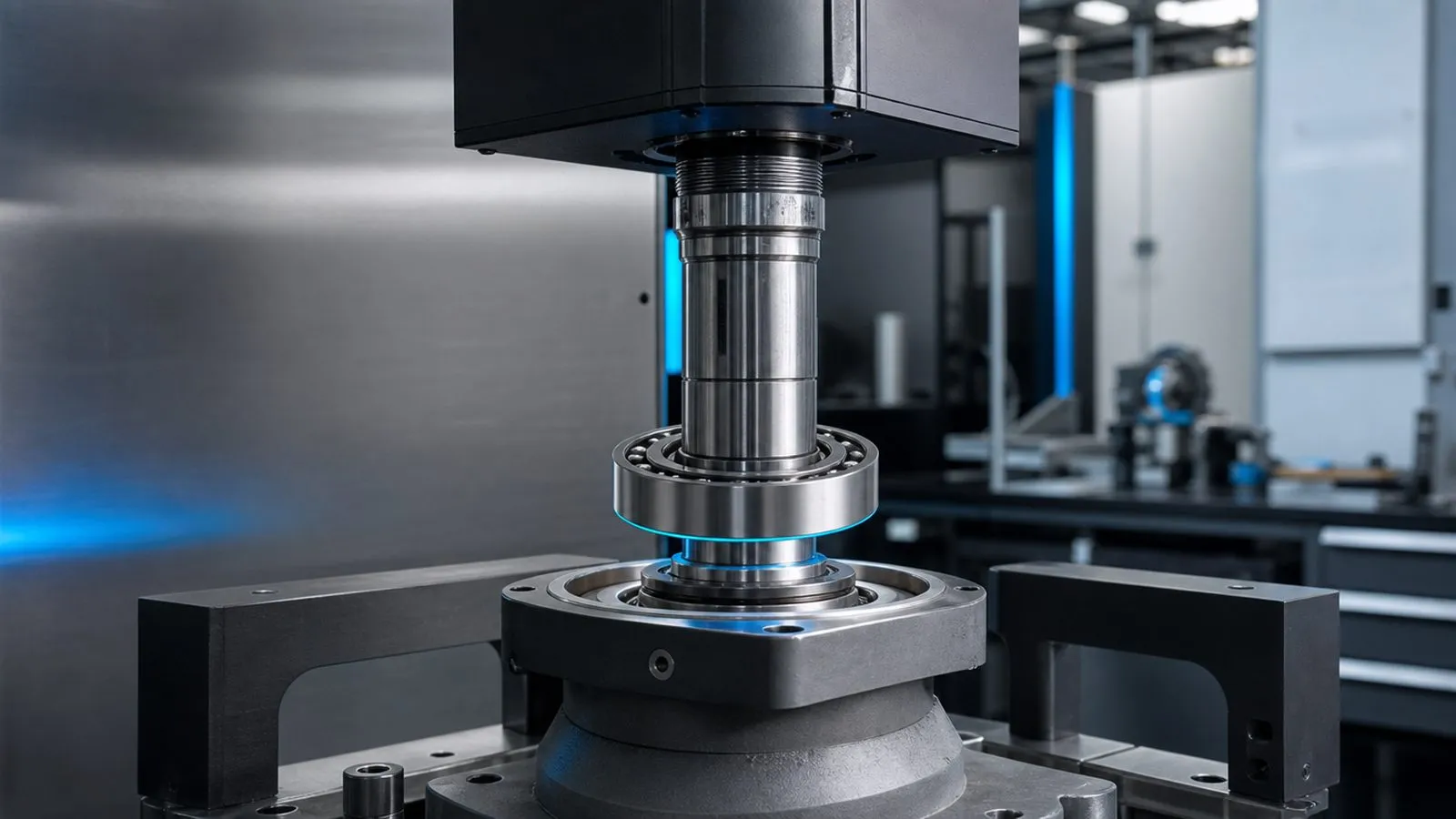

• Presspassung: Der Innenring sitzt mit Übermaß auf der Welle. Ohne Induktionsheizgerät oder Presse geht die Kraft über die Kugeln, und das neue Lager hat Brinellmarken, bevor es je gedreht hat.
• Vorspannung: Sie wird über Distanzhülsen eingestellt, die auf wenige µm gepaart sind. Alte Hülsen mit neuen Lagern ergeben eine unbekannte Vorspannung.
• Sauberkeit: Ein Partikel von 20 µm auf der Laufbahn reicht für den nächsten Schaden.
• Wuchten: Ohne Wuchtmaschine läuft die neu gelagerte Spindel mit Unwucht, und die Lager tragen die Fliehkraft.

Wer eine Spindel bereits offen hat, kann trotzdem einen Fachbetrieb einschalten: Rotor oder komplette Spindel einsenden, Neulagerung und Wuchten dort, Einbau bei Ihnen. Wichtig dabei: alte Distanzhülsen mitschicken, sie gehören zur Vorspannung der Baureihe.

Spindelneulagerung: Anbieter, Laufzeit und Kosten

Einen brauchbaren Anbieter für die Spindelneulagerung erkennen Sie an vier Dingen: Er vermisst die Lagersitze an Welle und Gehäuse, er verbaut gepaarte Präzisionslager in der Klasse, die die Spindelspezifikation vorgibt, er wuchtet die Rotorbaugruppe nach der Montage, und er legt ein Abnahmeprotokoll mit Rundlauf und Temperaturkurve bei. Fragen Sie danach, bevor Sie beauftragen. Laufzeit am Markt 6 bis 10 Werktage nach Befundung, Express bieten viele Betriebe gegen Aufpreis an.

Zu den Kosten: Ein Lagertausch liegt am Markt in der Regel bei einem Bruchteil des Neuspindelpreises, Generalüberholungen typischerweise bei 30 bis 60 Prozent. Orientierung aus Branchenerfahrung, keine Preisliste. Lassen Sie sich vor Arbeitsbeginn einen schriftlichen Kostenvoranschlag geben, aufgeschlüsselt nach Lagersatz, Dichtungen, Montage, Wuchten und Abnahme. Die gesetzliche Gewährleistung auf Neulagerung und Lager schuldet Ihnen der ausführende Betrieb.

Schildern Sie Ihren Fall mit Typenschild, Schmierungsart und Symptom. Sie bekommen eine technische Einschätzung dazu, welches Schadensbild wahrscheinlich vorliegt und welcher Umfang dazu passt. Kostenlos, unverbindlich, ohne Auftragspflicht: Spindellager-Reparatur anfragen.
