HSD Spindeln reparieren: ES-Elektrospindeln für Holz, Aluminium und Kunststoff instandsetzen

HSD Spindeln: ES-Baureihen, Aufnahmen und Einsatzbereiche

HSD wurde 1992 von der Biesse Group gegründet und baut in Italien Elektrospindeln, Bohrköpfe, Fräsköpfe und Aggregate. In deutschen Werkstätten liegen vor allem die ES-Baureihen auf dem Tisch: ES915, ES919, ES929 und ES939 im mittleren Leistungsband, dazu die schwereren, flüssigkeitsgekühlten ES884, ES888, ES983 und ES988.

Die technischen Datenblätter des Herstellers zeigen, wie breit eine einzelne Baureihe gefahren wird. Eine ES915 gibt es als zweipolige Ausführung mit rund 3,8 kW bis 28.000 min⁻¹ und als flüssigkeitsgekühlte Variante mit rund 6,5 kW. Eine ES929 reicht je nach Motorausführung von 7.000 bis 28.000 min⁻¹ bei rund 5 bis 12 kW. Dazu kommen kurze und lange Spindelnase (short nose, long nose) und die Kühlung, entweder über Elektrolüfter oder über einen Flüssigkeitskreislauf.

Bei der Werkzeugaufnahme arbeitet HSD mit zwei Systemen: ISO 30 nach DIN 69871 mit Anzugsbolzen und HSK nach DIN 69893, meist als HSK-F63 aus der Holzbearbeitung, in metallnahen Anwendungen auch als HSK-E63. Welche Kombination Sie haben, steht auf dem Typenschild. Fotografieren Sie es, bevor Sie anfragen.

Typische Schäden an HSD Spindeln

Der häufigste Befund ist der Lagerschaden nach Staub- oder Feuchtigkeitseintritt. HSD arbeitet mit einer internen Druckbeaufschlagung, der Sperrluft, die Partikel von der Lagerkammer fernhält. Der Hersteller nennt dafür rund 4 bar aus gefilterter, entölter Druckluft. Fällt diese Luft aus, ist der Filter zugesetzt oder kommt feuchte Luft an, wandern Holz-, Faser- oder Aluminiumstaub direkt an die Lager. Weil die Lager lebensdauergeschmiert sind und im Betrieb nicht nachgeschmiert werden, gibt es an dieser Stelle keine Reserve.

Zweitens das Spannsystem. Der Spannsatz verliert Einzugskraft, das Werkzeug sitzt nicht mehr plan, das Fräsbild wird unsauber. HSD gibt für die verschiedenen Schnittstellen klare Sollwerte an, und genau daran muss sich ein Spannsystem messen lassen:

Drittens der Kegel selbst: Harz, Späne oder ein Werkzeug, das über Nacht in der Spindel bleibt, setzen Innenkegel und Plananlage zu. Viertens die Wicklung, meist nach Kühlmittel- oder Feuchtigkeitseintritt, erkennbar an Erdschluss- oder Überstrommeldungen des Umrichters.

HSD Spindeln reparieren, tauschen oder neu lagern

Was sinnvoll ist, entscheidet die Befundung. Als Faustregel für HSD Elektrospindeln:

Neulagerung, wenn Welle, Lagersitze und Wicklung in Ordnung sind. Häufigster Fall, günstigster Weg.

Reparatur mit Zusatzumfang, wenn Spannsatz, Pneumatikzylinder, Sensorik oder Dichtungen betroffen sind. Getauscht wird nur, was defekt ist.

Tauschspindel, wenn die Maschine in zwei Schichten läuft und ein Stillstand teurer ist als die Reparaturzeit. Details: Spindelaustausch.

Neuspindel, wenn Welle und Wicklung gleichzeitig hinüber sind. Die Kriterien im Detail: Reparatur oder Austausch.

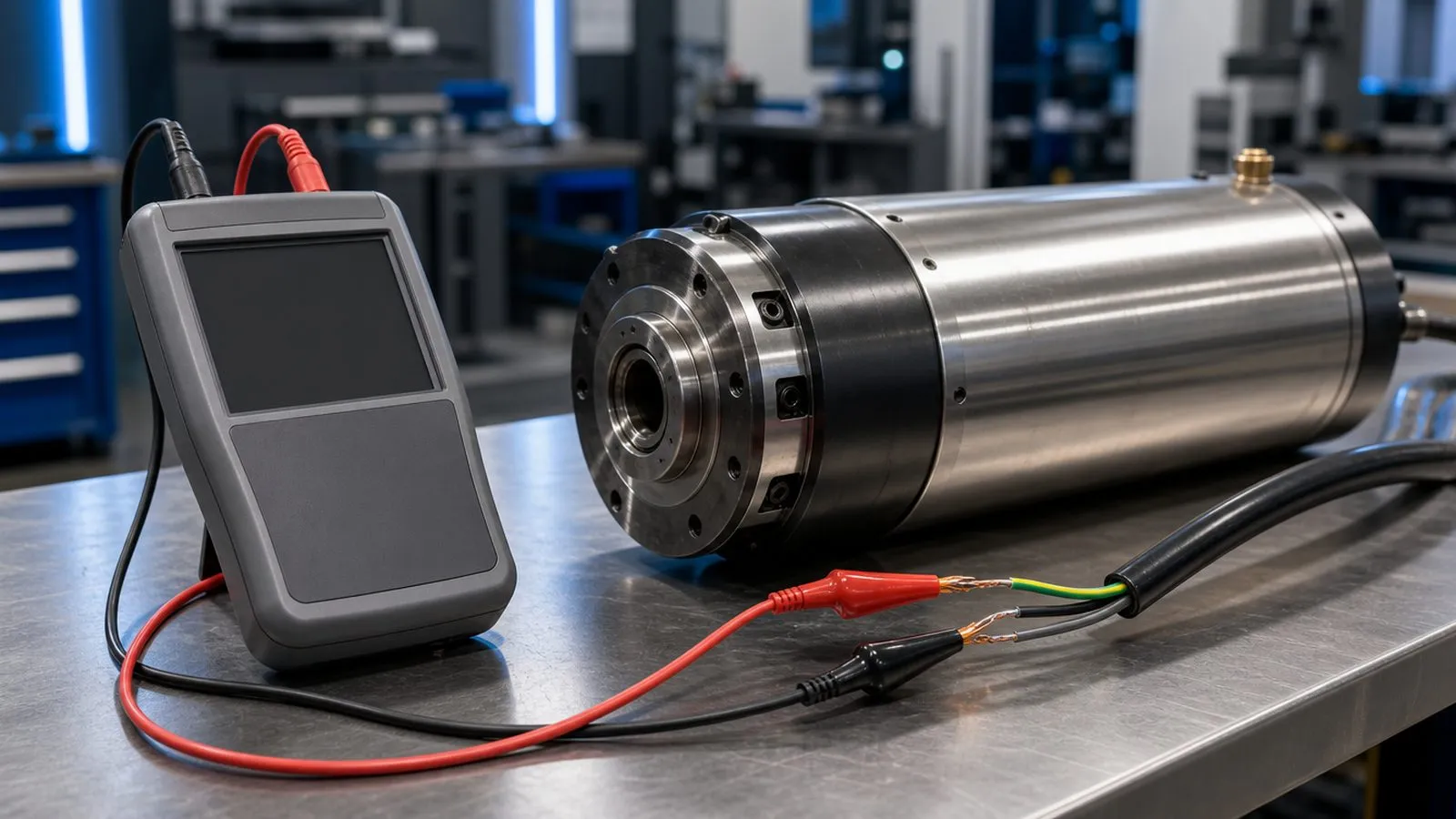

In der Praxis entscheidet bei HSD Spindeln der Zustand von Welle und Lagersitzen. Der Hersteller arbeitet bei den ES-Baureihen bevorzugt mit kompletten Wellensätzen, weil das im Werk schnell geht. Lassen Sie deshalb zuerst messen: Liegen Lagersitze und Wellenlaufflächen noch in der Toleranz, genügt der Lagersatz, und die Instandsetzung fällt deutlich schlanker aus als mit neuem Wellensatz. Ist der Sitz durch Passungsrost angegriffen oder hat ein Innenring durchgedreht, wird nachgearbeitet oder ersetzt. Der zweite Punkt ist die Wicklung: Ein Erdschluss nach Feuchtigkeitseintritt lässt sich beheben, der Aufwand für Trocknung oder Neuwicklung gehört aber offen in den Kostenvoranschlag, bevor Sie entscheiden.

Ersatzteile, Spannsystem und Lager für HSD Spindeln

Bei HSD hängt die Wirtschaftlichkeit stärker als bei anderen Marken am Spannsystem. Der Hersteller sieht eine monatliche Pflege der HSK-Spannzange vor und eine Funktionsprüfung alle sechs Monate oder alle 200.000 Werkzeugwechsel. Liegt die Spannkraft unter 70 Prozent des Nennwerts, ist erst Nachfetten, dann der Tausch der Spannzange und zuletzt der Tausch des kompletten Spannsystems vorgesehen. Genau diese Kette gehört bei einer Instandsetzung abgearbeitet, nur eben am zerlegten Bauteil und mit Messwert statt Schätzung. Verlangen Sie den gemessenen Wert, keine Zusicherung.

Bei den Lagern sind Präzisionslager in P4 oder P2 nach ISO 492 der Maßstab, in den Hochdrehzahl-Ausführungen als Hybridlager mit Siliziumnitrid-Keramikkugeln. Dichtungen, O-Ringe und Pneumatikteile sind Normteile und am Markt verfügbar. Originalteile von HSD lassen sich auf Anfrage über den Hersteller beschaffen, dessen Lieferzeit gehört dann in die Terminplanung.

Ein Sicherheitshinweis, der ernst gemeint ist: Im Spannsystem sitzt eine vorgespannte Feder mit einer Kraft von mehreren hundert Kilogramm, die am Zuganker hängt. Wer eine HSD Spindel ohne die passende Vorrichtung öffnet, riskiert eine schwere Verletzung. Das ist kein Werkstattmythos, sondern steht so in der Betriebsanleitung des Herstellers. Mehr zur Spannerarbeit: Werkzeugspanner reparieren.

HSD Werksservice oder herstellerunabhängige Instandsetzung

HSD hat ein eigenes Servicenetz mit Landesgesellschaften und arbeitet bei den ES-Baureihen bevorzugt mit kompletten Wellensätzen. Das ist schnell, wenn der Satz vorrätig ist, und es ist der richtige Weg, solange die Spindel in der Herstellergewährleistung läuft oder das Werkssiegel unversehrt bleiben soll.

Freie Instandsetzer gehen meist anders vor: Erst wird bewertet, ob Welle und Lagersitze noch in der Toleranz liegen, dann wird getauscht, was tatsächlich defekt ist. Dazu Befundung mit Kostenvoranschlag, bevor Geld fließt, am Markt übliche 6 bis 10 Werktage nach Befundung, Express gegen Aufpreis, und ein Abnahmeprotokoll mit Rundlauf, Axialspiel, Einzugskraft, Wuchtgüte nach ISO 21940-11 und Temperaturkurve aus dem Probelauf. Verlangen Sie genau diese Punkte schriftlich, dann werden die Angebote überhaupt erst vergleichbar. Die gesetzliche Gewährleistung schuldet Ihnen der Betrieb, der die Arbeit ausführt und Ihnen die Rechnung stellt. Wir arbeiten herstellerunabhängig und wählen den Betrieb nach Ihrem Schadensbild aus, nicht nach dem Namen auf der Spindel.

Ein praktischer Hinweis für den Vergleich: Fragen Sie beim Hersteller nach der Verfügbarkeit des Wellensatzes für genau Ihre Ausführung, bevor Sie die Spindel ausbauen. Kurze und lange Nase, ISO 30 und HSK sind verschiedene Teile, und die Antwort auf diese Frage entscheidet über die Laufzeit mehr als jede Terminzusage.

HSD Spindel: Fall schildern

Schicken Sie uns Typenschild, Maschinentyp und eine kurze Beschreibung: Geräusch, Temperatur, Verhalten beim Werkzeugwechsel, Meldung des Umrichters, Zeitpunkt des Ausfalls. Lag eine Kollision vor, schreiben Sie es dazu, das ändert den Prüfumfang. Zum Instandsetzer gehört später eine Werkzeugaufnahme mit, die in der Spindel läuft; dann werden Rundlauf und Einzugskraft an genau der Kombination gemessen, mit der Sie fertigen, und nicht an einem Prüfteil. Sie bekommen von uns eine technische Einordnung zurück: welches Schadensbild dazu passt, welcher Weg üblicherweise folgt, welche Größenordnung am Markt realistisch ist und worauf Sie beim Angebot achten sollten. Kostenlos und unverbindlich, ohne Auftragspflicht.

HSD Spindel defekt? Kostenlose Ersteinschätzung anfragen oder zur Übersicht Spindelreparatur.
