Spindel-Unwucht und Rundlauffehler: Toleranzen, Messanleitung und Abhilfe

Was Sie sofort tun

Drehzahl senken, Werkzeug tauschen, Konus reinigen, Leerlauftest. Diese Reihenfolge trennt in den meisten Fällen innerhalb einer Stunde das Werkzeug von der Spindel. Bleibt die Vibration ohne Werkzeug, messen Sie den Rundlauf an der Spindelnase nach der Anleitung unten und dokumentieren den Wert. Die vollständige Reihenfolge steht in der Checkliste.

Zwei Wege führen von hier zum Fachbetrieb: Ist der Rundlauf in Ordnung und die Vibration wächst mit der Drehzahl, ist das ein Fall für das Spindelwuchten, oft ohne Lagertausch. Ist der Rundlauf über der Toleranz, sitzt das Problem in Lagerung oder Welle, dann ist die Spindellager-Reparatur mit anschließendem Wuchten der Weg. Beides ist eine Spindelreparatur, und vor beide gehören Befundung und schriftlicher Kostenvoranschlag.

Woran Sie Unwucht und Rundlauffehler unterscheiden

Beide erzeugen Rattermarken, Maßfehler und Werkzeugverschleiß. Ursache, Messgröße und Abhilfe sind verschieden.

Beides zusammen tritt bei Lagerschäden auf: Pitting erhöht das Spiel und damit den Rundlauffehler, gleichzeitig entsteht durch die veränderte Lage des Rotors eine Unwucht. Deshalb wird nach jedem Lagertausch gewuchtet, und deshalb ist Wuchten allein bei erhöhtem Rundlauf keine Lösung.

Ursachen im Detail

Werkzeug und Aufnahme. Der häufigste Auslöser. Ein Span auf der Plananlage, eine ungewuchtete Aufnahme oder ein Fräser mit ungleichen Schneiden bringt mehr Unwucht ins System als eine G2,5-Spindel selbst hat. Die Tabelle unten zeigt, wie klein die zulässigen Werte sind.

Lagertausch ohne Wuchten. Jede Demontage des Rotors verändert die Massenverteilung: neue Lager, neue Lage der Wuchtringe, andere Position der Mutter. Ohne anschließendes Zweiebenen-Wuchten bleibt eine Montageunwucht zurück, die bei niedriger Drehzahl unauffällig ist und bei Nenndrehzahl Lager und Oberfläche belastet.

Lagerspiel und verlorene Vorspannung. Schrägkugellager laufen unter definierter Vorspannung. Ermüdung, Überhitzung oder ein gesetztes Federpaket bei federvorgespannten Lagern erhöhen das Spiel. Der Rotor kann dann in der Lagerung „wandern”, der Rundlauf steigt, ohne dass die Unwucht sich ändert.

Kollision. Ein Crash verbiegt die Welle im Bereich weniger µm und schlägt Brinellmarken in die Laufbahnen. Beides zusammen ergibt eine dauerhafte Unwucht mit Rundlauffehler, die sich durch Wuchten nicht beseitigen lässt.

Beschädigter Innenkegel. Kerben, Passungsrost und Einlaufspuren am HSK- oder Steilkegel verändern die Lage des Werkzeugs bei jedem Spannen. Die Spindel misst am Kegel gut, das Werkzeug schlägt trotzdem.

Selbst prüfen: was geht, was nicht

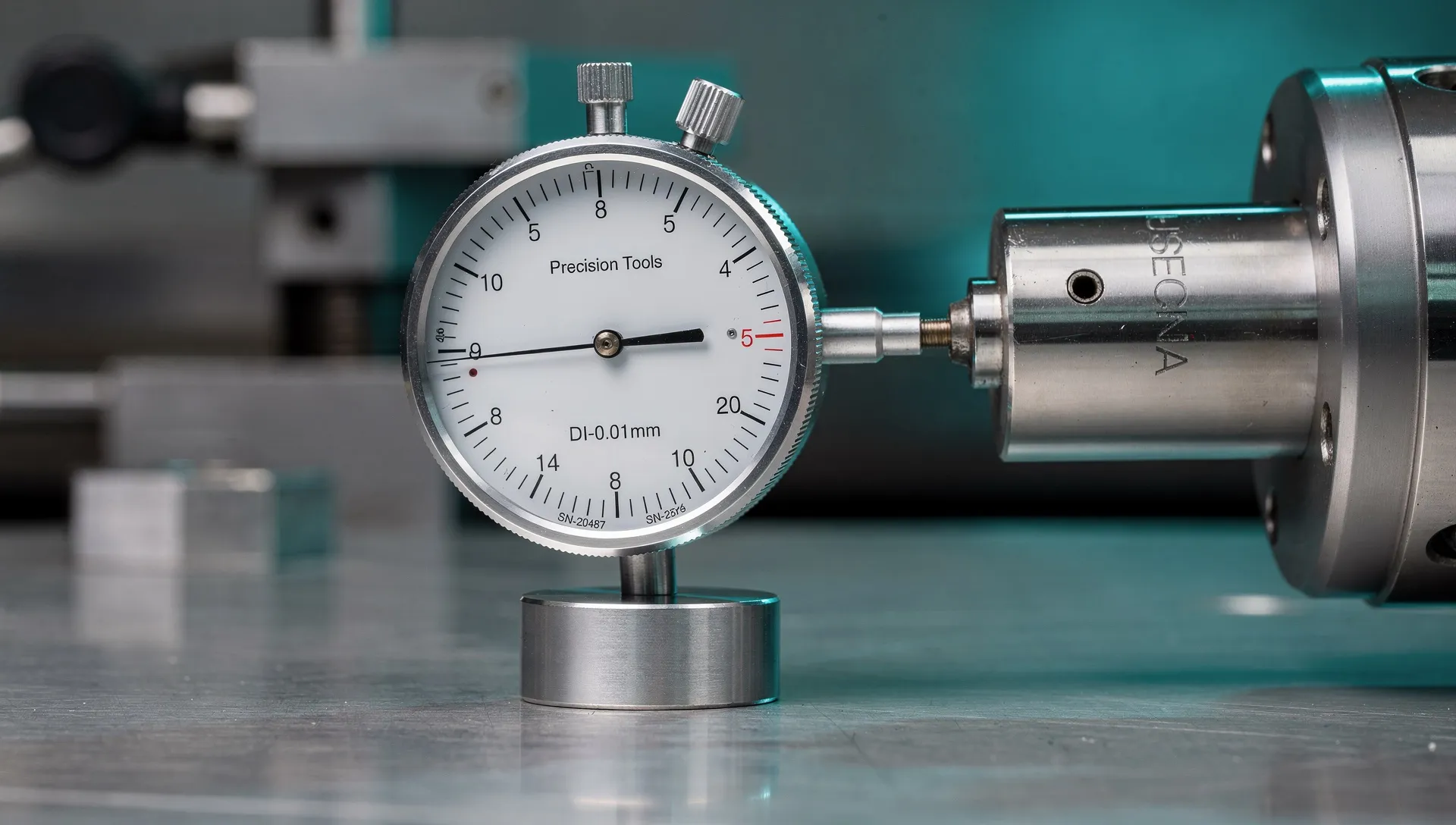

Was Sie ohne Demontage belastbar messen: den Rundlauf am Innenkegel und am Prüfdorn (Anleitung unten), das radiale und axiale Spiel durch Belasten des Prüfdorns von Hand mit Messuhr, und die Drehzahlabhängigkeit der Vibration im Leerlauftest. Dazu die Rattermarken am Werkstück: Abstand der Marken geteilt durch die Vorschubgeschwindigkeit ergibt die Anregungsfrequenz. Liegt sie bei der Drehfrequenz (Drehzahl geteilt durch 60), ist Unwucht wahrscheinlich, bei der Schneidenzahl mal Drehfrequenz ist es der Prozess.

Was nicht geht: Unwucht ohne Auswuchtmaschine bewerten. Ein Schwingungsmessgerät am Gehäuse zeigt eine Amplitude, aber keine Restunwucht in g·mm und keine Ebene. Der Rundlauf bei Betriebsdrehzahl braucht berührungslose Sensoren am Messplatz. Und: Wuchtschrauben an der Spindelnase nicht selbst versetzen.

Wann zum Fachbetrieb, was es kostet

Sobald der Rundlauf am Kegel über der Herstellerangabe liegt, die Vibration im Leerlauf bleibt oder nach einer Kollision überhaupt gemessen werden muss. So läuft es bei uns: Sie schildern den Fall, wir organisieren Versand und Befundung mit Rundlauf-, Spiel- und Wuchtmessung, Sie bekommen einen Kostenvoranschlag, erst nach Ihrer Freigabe wird gearbeitet. Lassen Sie sich Rundlauf vorher und nachher sowie die Restunwucht je Ebene ins Protokoll schreiben, sonst ist das Ergebnis nicht überprüfbar. Laufzeit am Markt 6 bis 10 Werktage nach Befundung, reines Wuchten mit intakter Lagerung schneller, Express gegen Aufpreis. Die gesetzliche Gewährleistung schuldet Ihnen der ausführende Betrieb. Schicken Sie uns Ihre Rundlauf- und Spielwerte mit dem Spindeltyp, wir ordnen sie ein und organisieren die Arbeit: Spindelreparatur anfragen, kostenlos und unverbindlich.

Zu den Kosten: Wuchten als Einzelleistung ist der kleinste Eingriff, ein Lagertausch mit Wuchten liegt in der Regel bei einem Bruchteil des Neuspindelpreises, Wellenarbeiten nach Crash gehen in Richtung Generalüberholung. Die Einordnung gegen Stillstand und Tauschspindel steht im Ratgeber Reparatur oder Austausch.

Lohnt sich das bei einer kleinen Spindel?

Bei 2,2-kW-Spindeln mit ER-Spannzange aus Fernost ist die häufigste Unwuchtquelle die Spannzange und die Überwurfmutter, nicht der Rotor. Beides tauschen, sauber einsetzen, Werkzeug kurz einspannen, oft ist das Problem damit weg. Rundlauf am Konus in der Welle messen: liegt er über 10 µm, ist bei diesen Spindeln die Neuspindel meist wirtschaftlicher als ein Lagertausch mit Wuchten. Bei Markenspindeln mit HSK-E-Aufnahme lohnt sich die Instandsetzung dagegen fast immer.

Vorbeugen

Werkzeuge und Aufnahmen für Drehzahlen über 15.000 min⁻¹ nur mit Wuchtgüte-Angabe einsetzen und als Einheit wuchten. Konus und Plananlage bei jedem Wechsel sauber halten. Nach jedem Lagertausch ein Wuchtprotokoll mit Restunwucht je Ebene verlangen, nach jeder Kollision den Rundlauf messen. Und einen Referenzwert anlegen: Rundlauf am Kegel und am Prüfdorn im Neuzustand oder nach Instandsetzung notieren, dann halbjährlich vergleichen. Der Trend sagt mehr als jeder Einzelwert.
