Spindelaustausch: Tauschspindel oder Neuspindel, wenn Reparatur nicht mehr lohnt

Wann ist ein Spindelaustausch sinnvoller als eine Reparatur?

Ein Spindelaustausch ist sinnvoller als eine Reparatur, wenn die Instandsetzung technisch nicht mehr möglich ist oder der Stillstand mehr kostet als der Preisunterschied zur Tauschspindel. Die meisten Spindelschäden lassen sich reparieren. Vier Situationen sprechen trotzdem für den Tausch:

• Totalschaden an Welle oder Gehäuse: Risse, bleibende Verformung oder ausgeschlagene Lagersitze lassen sich nicht wieder auf Maß bringen.
• Keine Ersatzteile: Bei abgekündigten Baureihen fehlen Präzisionslager in passender Paarung, Spannsätze oder Statoren.
• Reparaturkosten nahe am Neuwert: Unterbietet der Aufwand den Tausch kaum, ist der Tausch die klarere Entscheidung.
• Stillstand teurer als die Differenz: Steht eine Engpassmaschine, kann eine Tauschspindel binnen zwei Tagen wirtschaftlicher sein als sechs bis zehn Werktage Reparatur.

Wie sich beides rechnet, steht im Ratgeber Reparatur oder Austausch: was kostet was?. Ist die Spindel reparabel, geht es bei der Spindelreparatur weiter. Die Entscheidung fällt nach Befundung, nicht am Telefon.

CNC-Spindel tauschen: Gleichbauteil, Tauschspindel oder kompatible Alternative

Beim CNC-Spindel-Tausch gibt es drei Wege, die sich vor allem in Lieferzeit und Verfügbarkeit unterscheiden.

Gleichbauteil: Eine neue Spindel derselben Baureihe vom Spindel- oder Maschinenhersteller. Technisch die einfachste Lösung, weil alles identisch ist. Der Nachteil ist die Lieferzeit, je nach Baureihe Wochen bis Monate.

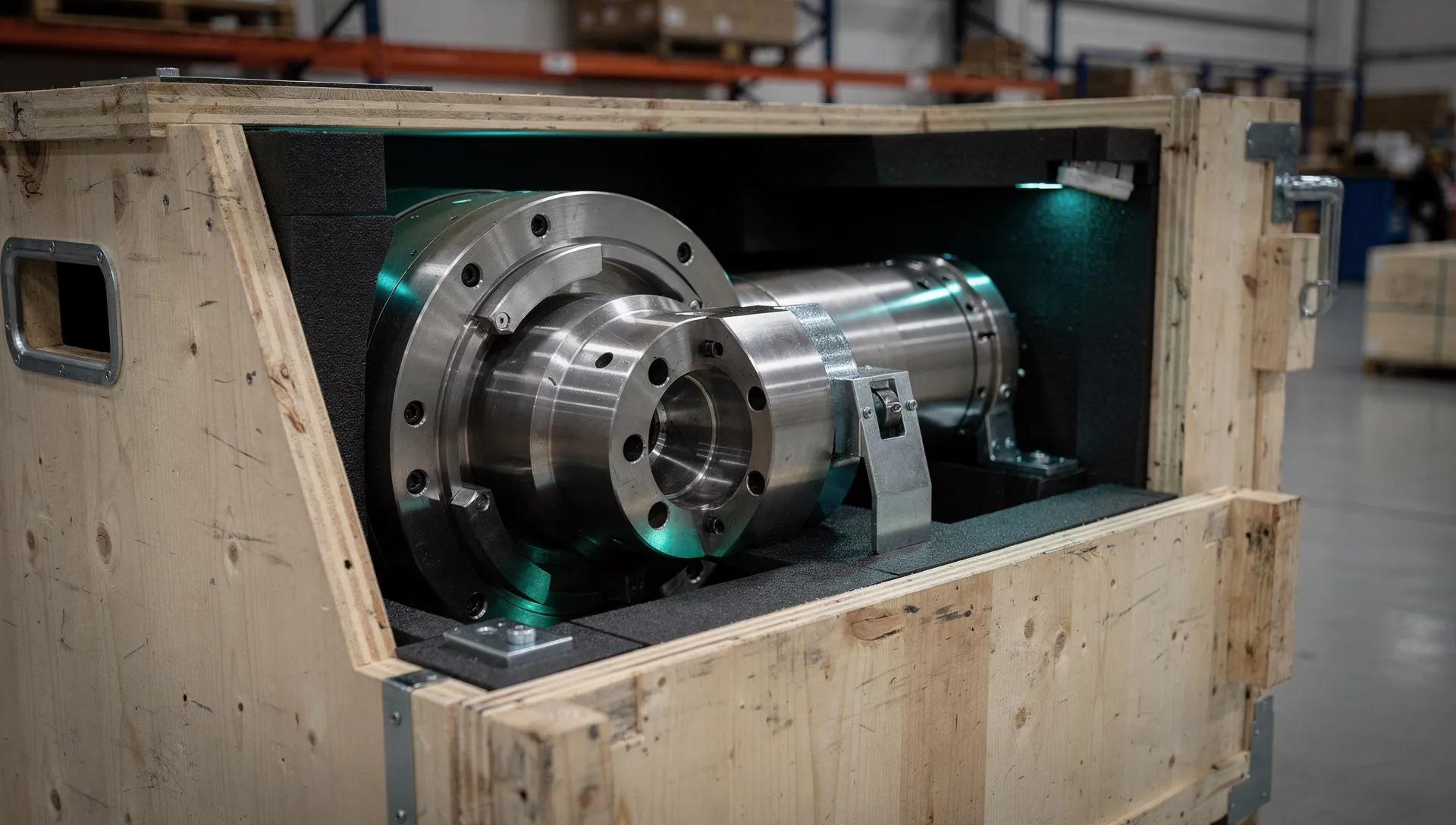

Tauschspindel: Eine generalüberholte Spindel derselben Baureihe aus dem Tauschpool eines Instandsetzers, mit neuen Lagern und Dichtungen, gewuchtet, mit Abnahmeprotokoll. Ihre Altspindel geht zurück und wird verrechnet. Für gängige Baureihen von Bearbeitungszentren ist das am Markt der schnellste Weg: Versand üblicherweise innerhalb von 24 bis 48 Stunden nach Freigabe, sofern verfügbar. Fragen Sie nach dem Abnahmeprotokoll der Tauschspindel, es sagt mehr über sie aus als das Wort generalüberholt.

Kompatible Alternative: Bei abgekündigten Baureihen oder leerem Tauschpool kommt eine Spindel mit passendem Flansch, gleicher Aufnahme und vergleichbarer Leistungsklasse infrage, gegebenenfalls mit Adapterflansch. Bei Motorspindeln müssen zusätzlich Spannung, Strom, Polzahl, Encoder-Typ und Temperaturfühler zum Umrichter passen.

Tauschspindeln nach Maschine

Für Bearbeitungszentren mit hohem Bestand ist der Spindeltausch üblich, weil Tauschpools existieren und die Baureihen bekannt sind. Konkrete Baureihen und Aufnahmen hängen vom Baujahr ab.

Richtwerte aus gängigen Baureihen. Welche Spindel in Ihrer Maschine sitzt, steht auf dem Typenschild der Spindel, nicht der Maschine.

Kompatibilitätsprüfung vor der Beschaffung

Ob eine Spindel passt, entscheidet sich an sechs Merkmalen, und geprüft gehören sie vor der Beschaffung, nicht erst beim Einbau. Ein Adapterflansch kann Maße ausgleichen, elektrische Abweichungen nicht.

• Flansch: Lochbild, Zentrierdurchmesser, Einbaulänge, Lage der Medienanschlüsse.
• Werkzeugaufnahme: HSK-A63 nach DIN 69893, SK40 oder SK50 als Steilkegel nach DIN ISO 7388-1, BT40 und BT50. Die Aufnahme legt auch den Werkzeugspanner fest.
• Drehzahl, Leistung, Drehmoment: Die Alternative muss die Bearbeitung abdecken, die Sie fahren, nicht nur das Typenschild treffen.
• Elektrik bei Motorspindeln: Spannung, Nennstrom, Polzahl, Encoder oder Resolver, Temperaturfühler und Steckerbelegung müssen zum Umrichter passen.
• Medien: Kühlmantel, Sperrluft, innere Kühlmittelzufuhr, Schmierungsart (Fett oder Öl-Luft).
• Steuerung: Motordatensatz und Umrichterparameter, gegebenenfalls Anpassung durch Ihren Steuerungsservice.

Wer diese sechs Punkte vor der Bestellung abhakt, bekommt keine Spindel, die am Flansch passt und am Umrichter scheitert. Verlangen Sie die Daten des Angebots schriftlich und gleichen Sie sie mit Typenschild und Maschinendokumentation ab. Wenn Sie eine zweite Meinung dazu wollen, schildern Sie uns den Fall, die Einschätzung ist kostenlos.

Einbau, Abnahme und Rückgabe der Altspindel

Der Einbau erfolgt durch Ihre Instandhaltung oder den Maschinenservice, die Abnahme folgt in beiden Fällen demselben Schema. Gemessen wird der Rundlauf an der Spindelnase (üblicher Zielwert unter 2 µm, je nach Spindelklasse) und am Prüfdorn, dazu der Planlauf am Flansch. Danach ein stufenweiser Warmlauf bis Nenndrehzahl mit Temperaturkontrolle an den Lagerstellen. Bei Motorspindeln kommen Drehrichtung, Encoder-Signal und Umrichterparameter dazu. Bestehen Sie darauf, dass alle Werte im Abnahmeprotokoll stehen, kalt und nach dem Warmlauf gemessen.

Die Altspindel geht bei einer Tauschspindel im selben Koffer zurück, sie ist Teil des Tauschgeschäfts. Ihr Zustand beeinflusst die Verrechnung: Lagerschaden ist normal, Gehäusebruch wird in der Regel anders bewertet. Rückgabefrist laut Angebot. Bei Gleichbauteil oder Alternative geht die Altspindel an Sie zurück oder wird fachgerecht entsorgt.

Kosten und Laufzeit beim Spindelaustausch

Die Kosten eines Spindelaustauschs hängen vom Beschaffungsweg ab, deshalb stehen hier keine Pauschalen. Zur Einordnung: Ein Lagertausch liegt am Markt in der Regel bei einem Bruchteil des Neuspindelpreises, Generalüberholungen typischerweise bei 30 bis 60 Prozent, Tauschspindeln durch die Verrechnung der Altspindel deutlich unter dem Neupreis. Orientierung aus Branchenerfahrung, keine Preisliste. Verbindlich wird es mit dem Angebot des Betriebs, den Sie beauftragen.

Laufzeit am Markt: Tauschspindel 24 bis 48 Stunden bis zum Versand, Reparatur 6 bis 10 Werktage nach Befundung, Neuspindel nach Lieferzeit des Herstellers. Bei akutem Stillstand hilft die Orientierung unter Express und Notdienst. Die gesetzliche Gewährleistung auf Tauschspindel und Montage schuldet Ihnen der Betrieb, der liefert und einbaut. Klären Sie vorher, worauf sie sich bezieht und wie die Altspindel bewertet wird, wenn ihr Zustand vom Angegebenen abweicht.

Schildern Sie Ihren Fall mit Typenschild, Aufnahme und Maschinendaten. Sie bekommen eine technische Einschätzung dazu, ob Tausch oder Reparatur der wirtschaftlichere Weg ist und worauf Sie beim Angebot achten sollten. Kostenlos, unverbindlich, ohne Auftragspflicht: Spindelaustausch anfragen.
