Spindel-Diagnose und Spindelinspektion: Schadensanalyse vor der Reparatur

Warum eine Spindel-Diagnose vor der Reparatur?

Eine Spindel-Diagnose vor der Reparatur verhindert die zwei teuersten Fehler: die Ursache nicht zu kennen und den falschen Umfang zu beauftragen. Geräusch, Wärme, Vibration und schlechtere Oberflächen zeigen, dass etwas nicht stimmt. Was genau und wie weit fortgeschritten, lässt sich von außen nicht sicher sagen.

Wer ohne Befund die Lager tauschen lässt, behebt das Symptom. Kam der Lagerschaden von Kühlmittel durch eine verschlissene Dichtung, von zu hoher Vorspannung nach der letzten Reparatur oder von einer Kollision, ist der nächste Ausfall angelegt. Und wer ohne Befund eine Überholung beauftragt, zahlt womöglich für eine Spindel, deren Welle nach dem Crash ohnehin nicht mehr zu retten ist.

Was Sie an der Maschine selbst prüfen können, bevor Sie anfragen, steht im Ratgeber Spindel defekt, was tun?. Die Diagnose ist der erste Schritt jeder Spindelreparatur und der einzige Schritt, der ohne Auftrag bleiben darf.

Spindel-Diagnose und Spindelinspektion: die Verfahren

Die Spindel-Diagnose kombiniert sieben Messverfahren, weil jedes eine andere Frage beantwortet: Der Rundlauf zeigt, ob Lager, Welle oder Konus die Geometrie verloren haben, die Schwingungsanalyse trennt Unwucht von Lagerschaden und Resonanz, der Temperaturverlauf verrät Vorspannung und Schmierung, die Einzugskraft den Werkzeugspanner, die Isolationsmessung den Stator einer Motorspindel.

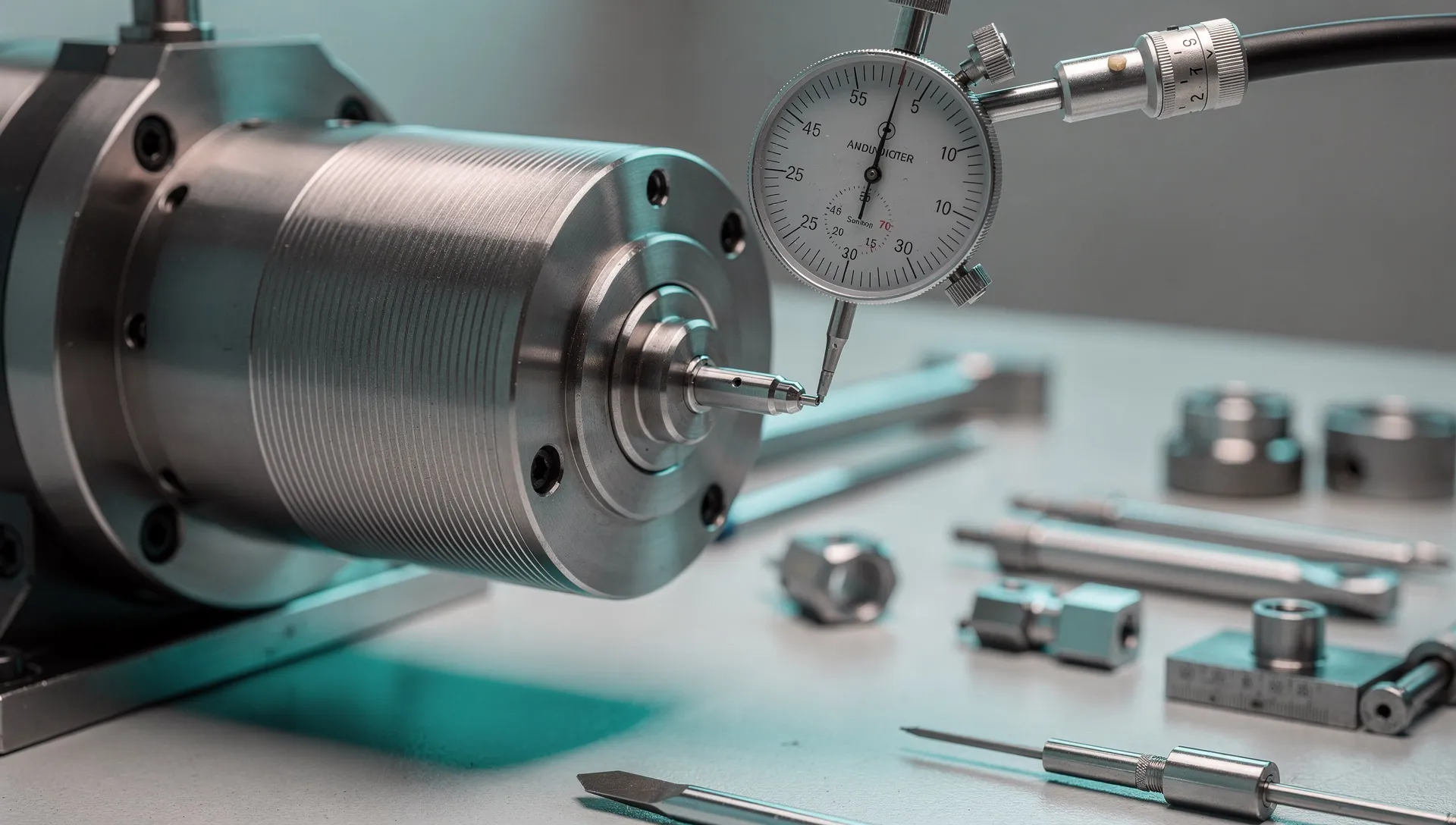

Gemessen wird der Rundlauf mit Feinzeiger am Prüfdorn in der Spindelnase, üblicher Zielwert unter 2 µm an der Nase, am Dornende nach Herstellerangabe. Die Temperatur wird bis zur Beharrung aufgezeichnet, weil eine Kurve, die nach dem Warmlauf weiter steigt, mehr sagt als ein Einzelwert. Die Einzugskraft wird mit dem Messgerät in der Aufnahme geprüft, bei HSK-A63 rund 18 kN als Richtwert.

Als Spindelinspektion bezeichnet man dieselben Messungen ohne Demontage an der laufenden Spindel, als Trend über die Zeit. Reicht das nicht für einen klaren Befund, folgt die Demontage mit Lagerbefund im Fachbetrieb. Messgeräte, Richtwerte und Bedeutung stehen in der Tabelle weiter unten.

Schwingungsanalyse an der Spindel: was das Spektrum verrät

Die Schwingungsanalyse ist das Verfahren, das an der laufenden Spindel am meisten sagt: Ein Beschleunigungsaufnehmer am Gehäuse liefert das Zeitsignal, die FFT-Analyse zerlegt es in Frequenzen, und jede Ursache hat ihre Signatur.

Unwucht erscheint als Spitze bei der Drehfrequenz, die mit der Drehzahl wandert und mit ihrem Quadrat wächst. Lagerschäden erscheinen bei den Lagerschadenfrequenzen von Außenring, Innenring, Wälzkörper und Käfig, die sich aus Lagergeometrie und Drehzahl berechnen lassen. Eine Resonanz sitzt bei einer festen Frequenz, egal wie schnell die Spindel dreht, und wird nur in dem Drehzahlbereich laut, in dem eine Anregung sie trifft.

Beginnende Lagerschäden sind im normalen Spektrum noch unsichtbar, weil die Stöße zu klein sind. Die Hüllkurvenanalyse nach VDI 3832 macht sie sichtbar, oft Wochen bevor das Lager hörbar wird. Bewertet wird gegen eine Referenzmessung derselben Spindel oder gegen die Herstellerangabe, weil absolute Grenzwerte je nach Bauart stark streuen. Mehr zu den Geräuschen: Ratgeber Spindel-Geräusche.

Befundung vor Ort oder im Fachbetrieb

Ob die Befundung an der Maschine oder im Fachbetrieb stattfindet, hängt davon ab, wie tief der Befund gehen muss und ob die Spindel noch läuft.

Für die Spindelinspektion bei laufender Produktion ist der Weg vor Ort der richtige: einmal im Jahr messen, Werte vergleichen, Überholung planen, bevor die Spindel es entscheidet. Steht die Spindel bereits oder ist ein Lagerschaden hörbar, spart die Messung vor Ort keine Zeit, dann direkt einsenden. Bei akutem Stillstand ordnet die Seite Express und Notdienst die schnellen Wege ein.

Der Befundbericht: was drinsteht und was daraus folgt

Der Befundbericht enthält alle Messwerte, die Fotodokumentation des Schadens, die benannte Ursache und eine begründete Empfehlung, und er ist die Grundlage des Kostenvoranschlags. Konkret: Rundlauf und Planlauf mit Zielwert, Schwingungsspektrum mit Interpretation, Temperaturkurve, Einzugskraft mit Sollwert, bei Motorspindeln Isolationswiderstand, und nach Demontage der Zustand von Lagern, Welle, Lagersitzen, Dichtungen und Werkzeugspanner mit Fotos.

Die Empfehlung nennt den Weg und begründet ihn: Neulagerung, wenn Lager und Dichtungen betroffen sind und die Spindel jung ist; Überholung, wenn mehrere Verschleißteile fällig sind oder ein Crash die ganze Spindel belastet hat; Austausch, wenn Welle oder Gehäuse irreparabel sind oder der Stillstand die Differenz nicht trägt. Bei Bedarf stehen zwei Varianten nebeneinander.

Ein Muster-Abnahmeprotokoll, wie es nach der Reparatur ausgestellt werden sollte, steht als PDF weiter unten. Nach dem Bericht entscheiden Sie, ohne Beauftragungsdruck.

Woran Sie eine gute Befundung erkennen

Eine gute Befundung erkennen Sie daran, dass sie mit Zahlen arbeitet und die Ursache benennt, nicht nur das Symptom. Sechs Punkte trennen den brauchbaren Bericht vom Zweizeiler:

• Eingangswerte mit Messmittel: Rundlauf, Planlauf, Axial- und Radialspiel, Einzugskraft, bei Motorspindeln Isolationswiderstand, jeweils mit Angabe, womit und wo gemessen wurde.
• Ursache statt Symptom: Pitting ist ein Befund, Schmiermangel durch verstopfte Öl-Luft-Düse ist eine Ursache. Nur die Ursache verhindert den nächsten Ausfall.
• Fotos der Schadstellen: Laufbahn, Käfig, Lagersitze, Dichtungen, Konus. Ohne Bilder lässt sich der Bericht nicht gegenprüfen.
• Trennung von Verschleiß und Strukturschaden: Lager und Dichtungen sind Verschleißteile, eine verformte Welle oder ein ausgeschlagener Lagersitz ist etwas anderes und entscheidet über Reparatur oder Austausch.
• Begründete Empfehlung mit Alternative: ein Weg, seine Begründung und die Variante daneben, damit Sie rechnen können.
• Offene Punkte werden benannt: Was ohne weitere Zerlegung nicht beurteilt werden konnte, gehört ausdrücklich in den Bericht.

Fehlt mehr als einer dieser Punkte, fragen Sie nach, bevor Sie freigeben. Ein Betrieb, der sauber befundet, liefert diese Angaben ohne Diskussion, weil sie bei der Arbeit ohnehin anfallen.

Kosten und Ablauf der Diagnose

Unsere Einschätzung zu Ihrem Fall ist kostenlos und unverbindlich. Die Befundung mit Demontage ist eine bezahlte Leistung des Fachbetriebs, am Markt wird sie bei Beauftragung der Reparatur meist angerechnet. Lassen Sie sich den Umfang vorab schriftlich geben und klären Sie, wie abgerechnet wird, falls Sie ablehnen. Eine Pflicht zur Beauftragung gibt es nicht, die Rücksendung ohne Auftrag ist üblich und gehört vorher angemeldet.

Der Ablauf im Überblick: Sie schildern den Fall mit Typenschild und Symptom, wir ordnen ihn ein und organisieren die Einsendung nach Versandanleitung oder die Messung vor Ort. Es folgen Eingangsmessung, bei Bedarf Demontage und Lagerbefund, dann der Befundbericht mit Kostenvoranschlag. Am Markt liegt der Bericht bei Standardbauarten innerhalb weniger Werktage nach Eingang vor. Die Schritte im Detail stehen weiter unten, die Versandanleitung als PDF.

Schildern Sie Ihren Fall mit Symptom, Spindeltyp und Maschine. Sie bekommen eine technische Einordnung dazu, welches Schadensbild wahrscheinlich vorliegt, welche Messungen es klären und worauf Sie im Befundbericht achten sollten. Kostenlos, unverbindlich, ohne Auftragspflicht: Spindel-Diagnose anfragen.
