Werkzeugspanner defekt: Fehlerbilder, Ursachen und was sofort zu tun ist

Was Sie sofort tun

Bearbeitung stoppen, Werkzeug nicht herausschlagen, Pull-Stud prüfen, Druck an der Löseeinheit ablesen. Diese vier Schritte grenzen die meisten Fälle innerhalb einer Stunde ein und verhindern den teuersten Folgeschaden: eine beschädigte Spindelnase. Die vollständige Reihenfolge steht in der Checkliste unten.

Ein Werkzeugspanner ist bei intakter Lagerung ein abgegrenzter Eingriff. Eine Werkzeugspanner-Reparatur betrifft Federpaket, Spannsatz, Zugstange und Löseeinheit. Verlangen Sie dazu ein Einzugskraft- und Spannhubprotokoll. Ob die Lagerung mitbetroffen ist, klärt die Rundlaufmessung bei der Befundung, dann wird daraus eine Spindelreparatur mit Lagertausch.

Woran Sie einen defekten Werkzeugspanner erkennen

Das Spannsystem hat drei Zustände: gespannt, gelöst und dazwischen. Jeder Fehler zeigt sich in einem davon.

Wichtig für die Diagnose: tritt das Problem mit allen Werkzeugen auf oder nur mit einem? Ein einzelnes Werkzeug deutet auf Pull-Stud oder Werkzeugkegel, alle Werkzeuge auf den Spanner selbst.

Ursachen im Detail

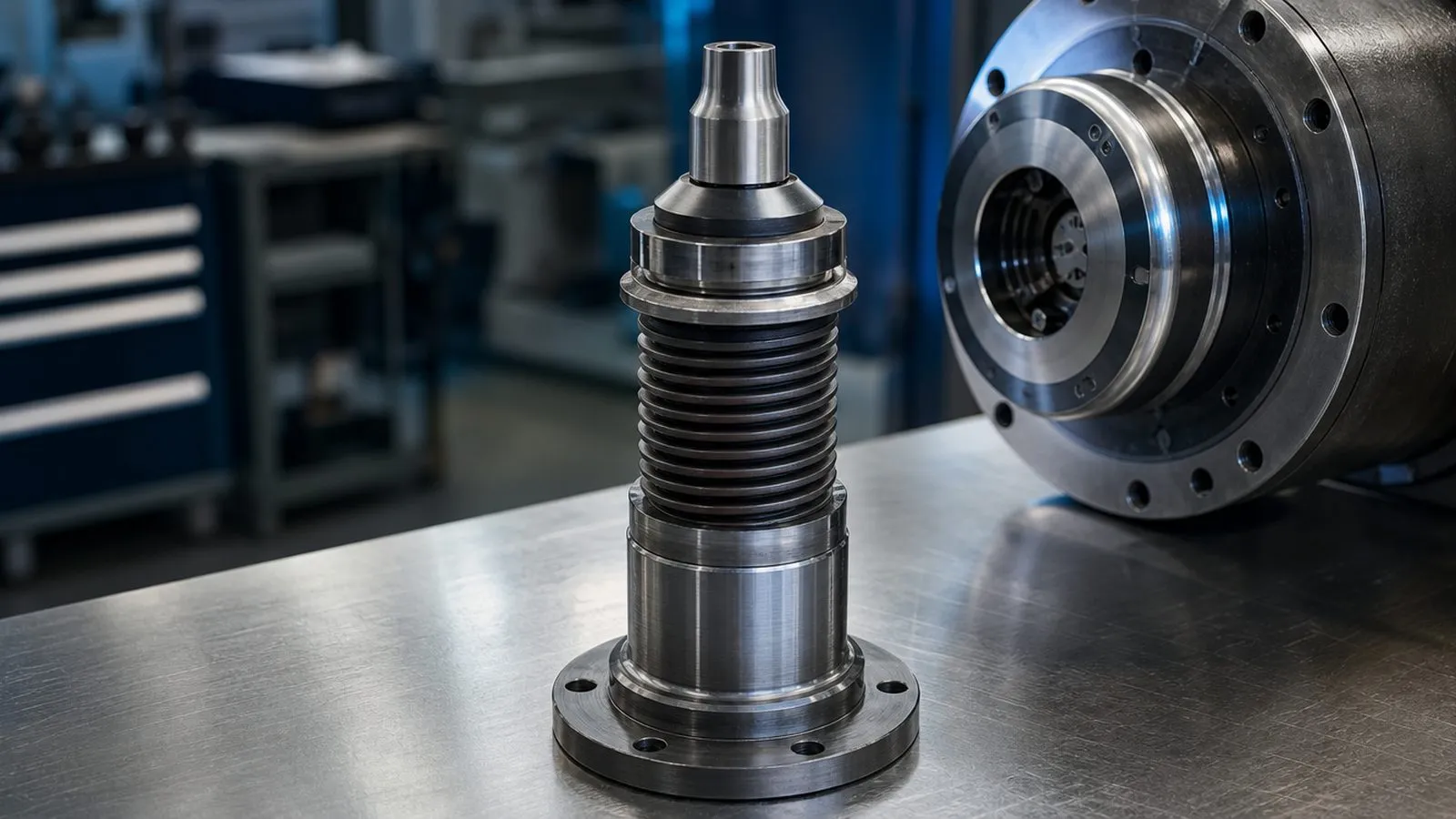

Tellerfederpaket. Das Federpaket erzeugt die Einzugskraft, indem es die Zugstange mit dem Spannsatz nach hinten zieht. Nach vielen tausend Lastwechseln setzen sich die Federn, einzelne brechen. Die Kraft fällt dann nicht schlagartig, sondern schleichend. Ein Paket mit einer gebrochenen Feder wird immer komplett erneuert, weil sich die verbleibenden Federn unterschiedlich gesetzt haben.

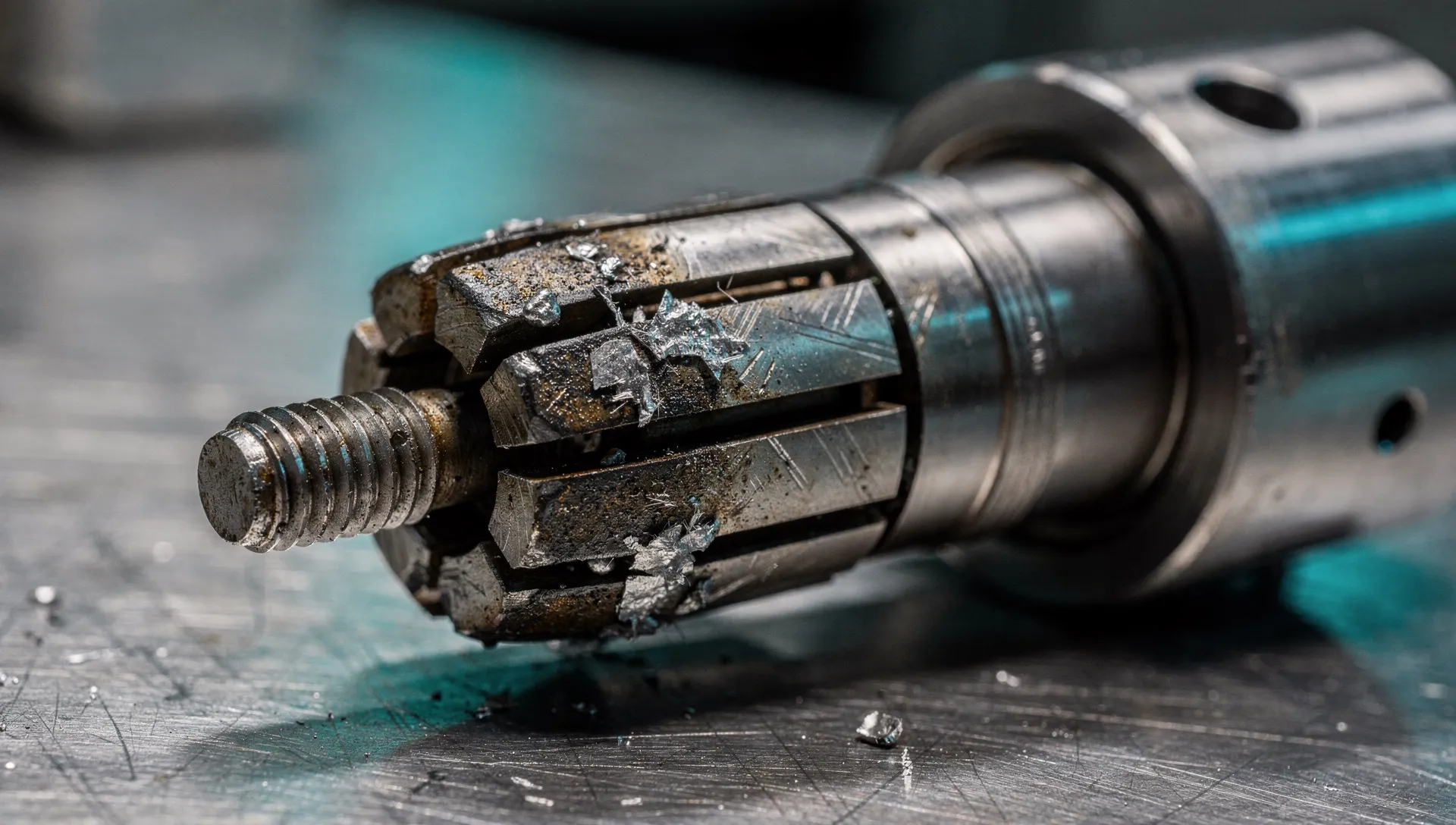

Spannsatz. Segmente (HSK) oder Kugeln und Greifer (SK, BT) übertragen die Kraft formschlüssig auf Hohlschaftkegel oder Pull-Stud. Abgerundete Kanten, Passungsrost und Späne verringern die Kraftübertragung, auch bei intaktem Federpaket.

Löseeinheit. Hydraulisch oder pneumatisch, drückt gegen das Federpaket. Fehlender Druck, verschlissene Kolbendichtungen oder ein klemmender Lösekolben verhindern das Lösen. Bei Motorspindeln mit Drehdurchführung gehört die Dichtung dort mit auf die Liste.

Pull-Stud und Werkzeugkegel. Verschleißteile am Werkzeug, nicht an der Spindel. Riefen, Abflachungen, falscher Pull-Stud-Typ nach ISO 7388-2 oder ein nicht passender Kegelwinkel erzeugen dieselben Symptome wie ein Spannerdefekt.

Innenkegel. Nach Kollision oder jahrelanger Verschmutzung: Kerben, Passungsrost, Einlaufspuren. Dann hilft kein neuer Spannsatz, die Spindelnase muss instandgesetzt werden.

Selbst prüfen: was geht, was nicht

Was Sie ohne Demontage messen können:

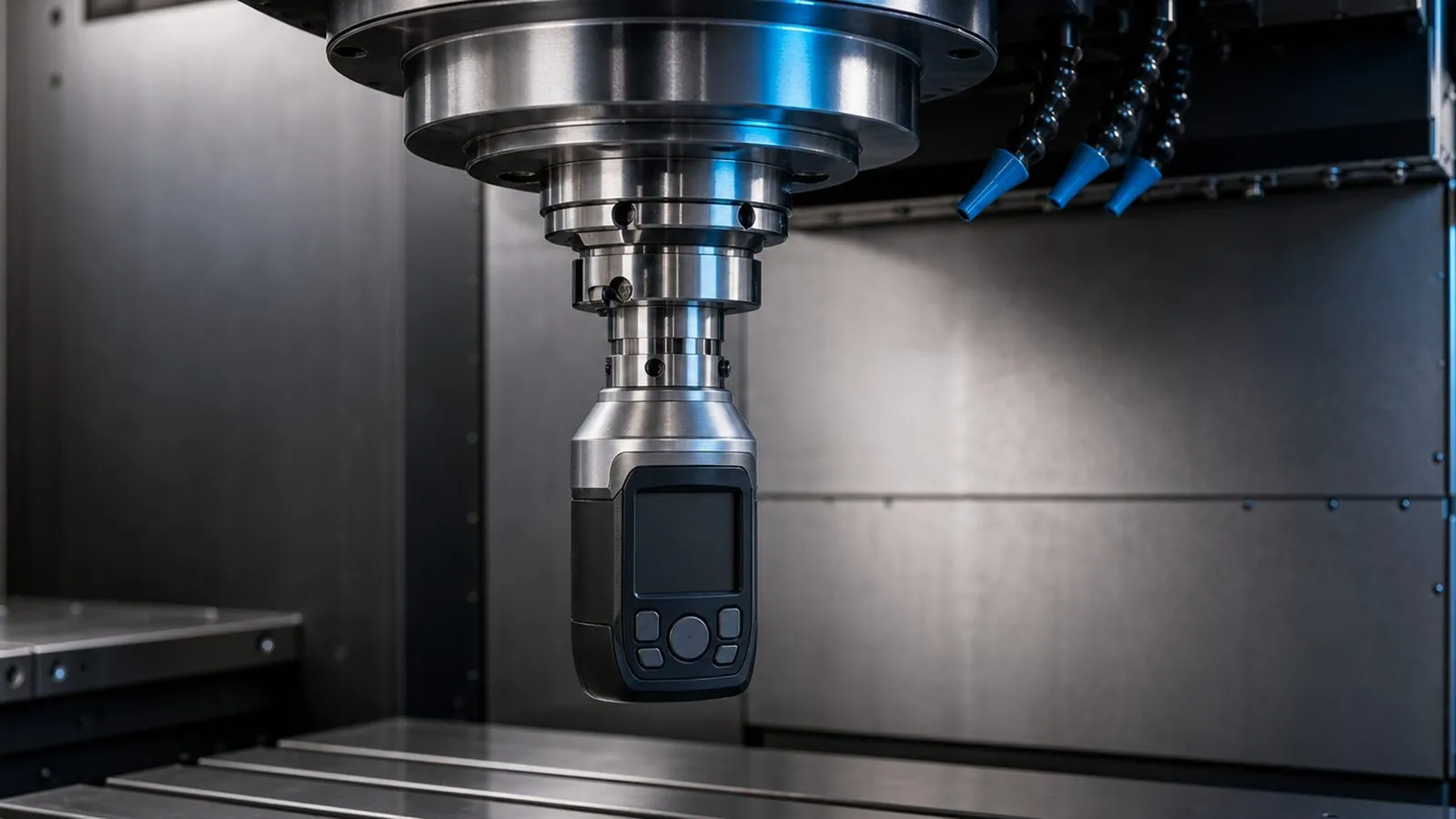

• Einzugskraft. Messgerät einspannen, Wert ablesen, mit Datenblatt vergleichen. Die Richtwerte nach Aufnahme stehen in der Tabelle unten. Unter 80 Prozent des Sollwerts ist Handlungsbedarf.
• Spannhub. Beim Spannen ohne Werkzeug und mit Werkzeug die Position der Zugstange oder den Sensorzustand beobachten. Der Hub muss innerhalb der Schaltpunkte der Steuerung liegen.
• Lösedruck. Manometer an der Löseeinheit gegen Herstellerangabe. Zu wenig Druck: Ventil, Leitung, Aggregat.
• Rundlauf mit Prüfdorn. Fühlhebelmessgerät mit 0,001 mm Teilung an einem Prüfdorn, gemessen an der Spindelnase und 100 mm davor. Zielwert an der Nase unter 2 µm (1 bis 3 µm je nach Aufnahme und Hersteller). Ist die Spindel ohne Werkzeug am Innenkegel gut, das Werkzeug aber schlecht, liegt es am Spannsatz oder am Werkzeug.
• Sichtprüfung. Innenkegel mit Lampe: Kerben, Rost, Einlaufspuren, Späne. Plananlage sauber und ohne Schlagstellen.

Was nicht geht: Federpaket öffnen (vorgespannt, Verletzungsgefahr), Spannsatz „nachbiegen”, Lösedruck über die Herstellerangabe erhöhen, damit es wieder löst. Das treibt die Zugstange und das Federpaket in den Anschlag und beschädigt das vordere Lager.

Wann zum Fachbetrieb, was es kostet

Sobald die Einzugskraft unter der Schwelle liegt, das Werkzeug nicht ohne Gewalt löst oder der Rundlauf am Werkzeug schlecht ist, obwohl der Innenkegel sauber ist. So läuft es bei uns: Sie schildern den Fall, wir organisieren Versand und Befundung mit Einzugskraft-, Spannhub- und Rundlaufmessung, Sie bekommen einen Kostenvoranschlag, erst nach Ihrer Freigabe wird repariert. Fragen Sie vorab, ob der Betrieb die Einzugskraft mit eigenem Messgerät für Ihre Aufnahme prüfen kann, ohne diesen Wert bleibt jede Aussage zum Spanner Schätzung. Laufzeit am Markt 6 bis 10 Werktage nach Befundung, Express gegen Aufpreis. Die gesetzliche Gewährleistung schuldet Ihnen der ausführende Betrieb. Schicken Sie uns Symptom, Aufnahme und gemessene Einzugskraft, wir ordnen das Fehlerbild ein und organisieren die Reparatur: Werkzeugspanner-Reparatur anfragen, kostenlos und unverbindlich.

Zu den Kosten: eine Spannerinstandsetzung bei intakter Lagerung liegt deutlich unter einem Lagertausch, der wiederum ein Bruchteil des Neuspindelpreises ist. Kommt ein Lagerschaden dazu, gelten die Rahmen aus dem Ratgeber Reparatur oder Austausch.

Lohnt sich das bei einer kleinen Spindel?

Bei HF-Spindeln mit ER-Spannzange und Überwurfmutter gibt es keinen Werkzeugspanner im hier beschriebenen Sinn. Wenn dort das Werkzeug schlägt, sind Spannzange, Mutter oder der Konus in der Welle verschlissen. Spannzange und Mutter sind günstige Verschleißteile, die Sie selbst tauschen. Ist der Konus in der Welle beschädigt, lohnt sich bei Fernost-Spindeln unter 2,2 kW meist die Neuspindel. Bei Markenspindeln mit automatischem Werkzeugwechsel (HSK-E25 bis E40) ist die Spannerinstandsetzung dagegen üblich, weil der Rest der Spindel deutlich mehr wert ist.

Vorbeugen

Der Werkzeugspanner lebt von Sauberkeit und Messwerten. Konusreinigung und Sperrluft bei jedem Wechsel auf Funktion prüfen, Werkzeugkegel und Pull-Studs im Wartungsplan sichtprüfen und verschlissene Pull-Studs tauschen, bevor sie den Spannsatz beschädigen. Einzugskraft halbjährlich messen und den Verlauf dokumentieren: der Trend zeigt den Federtausch Wochen vorher an. Spanner nach Herstellerangabe schmieren, nicht mit beliebigem Fett. Und nach jeder Kollision den Innenkegel messen lassen, auch wenn das Werkzeug scheinbar sitzt.
