Weiss Spindeln reparieren: Motorspindeln aus Maroldsweisach herstellerunabhängig instandsetzen

Weiss Spindeln: Baureihen aus über drei Jahrzehnten Maroldsweisach

Weiss Spindeltechnologie wurde 1993 in Maroldsweisach in Unterfranken gegründet, 2001 von Siemens übernommen und ist seit dem 2. April 2024 Teil der Innomotics GmbH. Auf dem Typenschild steht deshalb je nach Baujahr „Weiss”, „Siemens Weiss” oder „Innomotics”. Für die Reparatur spielt das keine Rolle: Lagerung, Motor und Werkzeugspanner folgen über alle Generationen denselben Konstruktionsprinzipien.

Das Programm umfasst Fräs-, Dreh- und Schleifspindeln, nach Herstellerangabe über 1.000 Frässpindel-Varianten. Typisch sind Motorspindeln mit HSK-A63 nach DIN 69893 für Bearbeitungszentren, darunter eine Hochleistungsausführung mit 100 kW und 30.000 min⁻¹ für die Aluminiumzerspanung und eine 45-Nm-Variante bis 24.000 min⁻¹. Dazu kommen Dreh-Fräs-Spindeln mit integrierter B-Achse, die modulare Getriebespindel MGS für Portalfräsmaschinen und eine Hybrid-Baureihe mit Öl-Luft-Schmierung und Spindelkopfkühlung. Jüngere Spindeln tragen ein Sensormodul, das Motortemperatur, Lagertemperatur, Drehgeber und Spannzustand über eine Drive-CLiQ-Leitung an die Sinumerik meldet.

Die Baureihen-Tabelle weiter unten ordnet Bauart, Drehzahl, Aufnahme und Schmierung zu. Welche Spindel Sie haben, steht auf dem Typenschild. Fotografieren Sie es, bevor Sie anfragen, das spart einen Tag. Der Name darauf sagt vor allem etwas über das Baujahr:

Typische Schäden an Weiss-Motorspindeln

Der häufigste Befund an Weiss-Spindeln ist der Lagerschaden an der vorderen Lagergruppe. Bei der 30.000er-Ausführung mit Öl-Luft-Schmierung reicht ein unterbrochener Ölstrom für wenige Minuten, etwa durch eine verstopfte Dosierung oder zu niedrigen Luftdruck, und die Hybridlager laufen trocken. Bei fettgeschmierten Spindeln bis 18.000 oder 24.000 min⁻¹ ist es eher die Fettgebrauchsdauer, die nach Jahren überschritten wird: Das Fett altert, die Lager werden laut und warm.

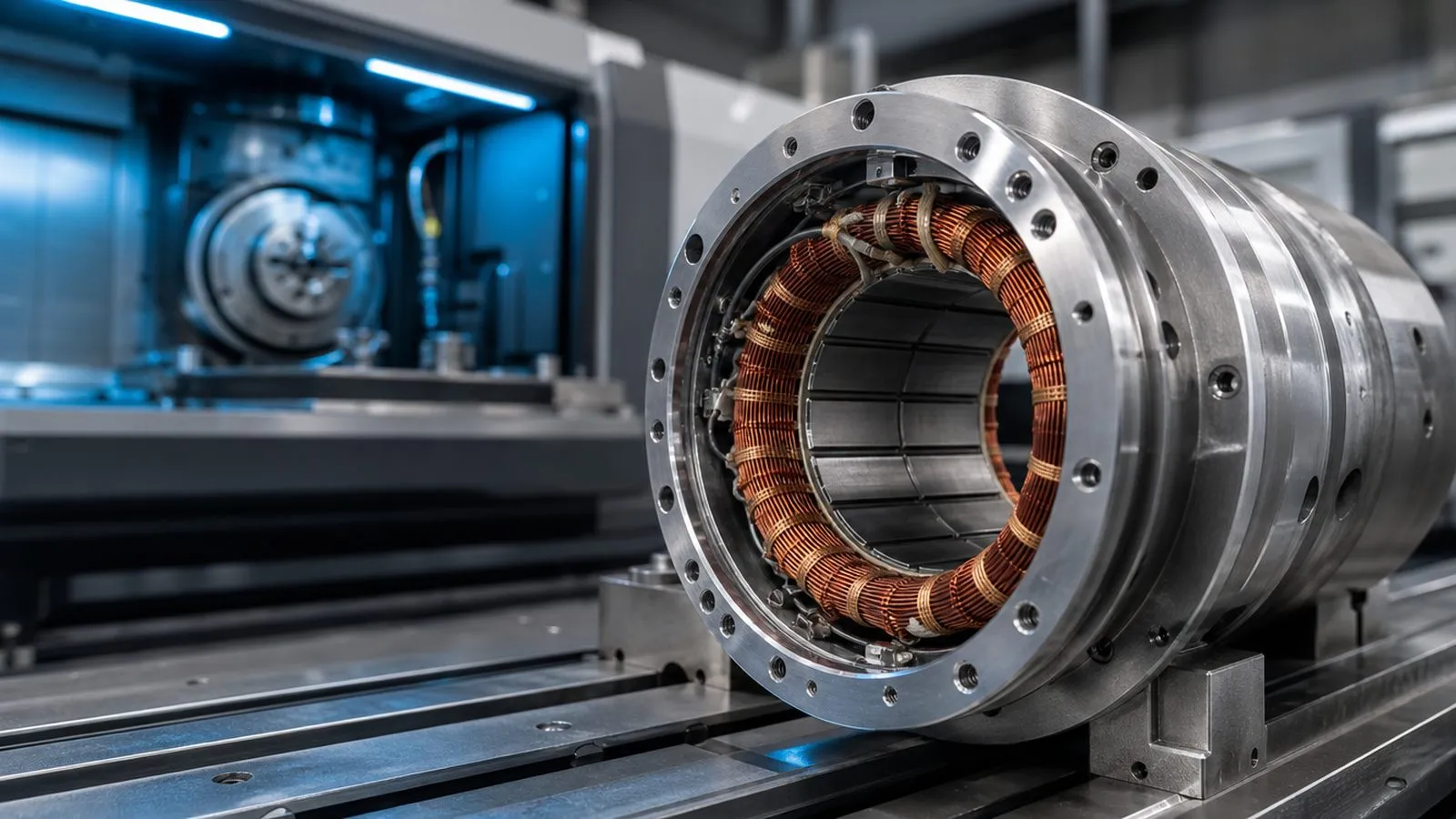

Zweitens Kühlmitteleintritt. Über eine verschlissene Labyrinthdichtung oder ausgefallene Sperrluft gelangt Emulsion an Lager und Stator. Die Folge sind Korrosion an den Laufbahnen und ein sinkender Isolationswiderstand der Wicklung.

Drittens der Werkzeugspanner. Das Tellerfederpaket verliert Einzugskraft, die Spannzange schlägt aus, HSK-Werkzeuge sitzen nicht mehr plan. Das zeigt sich zuerst als Rattern und Rundlauffehler am Werkzeug, nicht an der Spindelnase. Mehr dazu im Ratgeber Werkzeugspanner defekt.

Viertens, bei Spindeln mit Sensormodul, die Elektronik: Nach einem Crash melden Drehgeber oder Spannzustandssensor Fehler, obwohl die Mechanik noch läuft. Deshalb gehört zu jeder Weiss-Spindel beides in den Befund, die mechanische und die elektrische Prüfung. Wer nur die Mechanik befundet, tauscht am Ende Lager und hat die Fehlermeldung immer noch.

Weiss Spindeln reparieren, tauschen oder neu lagern

Ob Reparatur, Tauschspindel oder Neulagerung, entscheidet die Befundung, nicht der Katalog. Als Faustregel für Weiss-Spindeln:

Neulagerung genügt, wenn Welle, Lagersitze und Stator in Ordnung sind und nur die Lager verschlissen sind. Das ist der häufigste Fall und der günstigste Weg.

Reparatur mit Zusatzumfang, wenn Werkzeugspanner, Dichtungen, Drehdurchführung oder Drehgeber betroffen sind. Die Spindel bleibt dabei Ihre, getauscht wird nur, was defekt ist. Lassen Sie sich diesen Umfang vorher schriftlich abgrenzen.

Tauschspindel, wenn der Stillstand teurer ist als die Reparaturzeit oder die Welle nach einem Crash verbogen ist. Weiss selbst hält Tauschspindeln für gängige Typen vor und nennt bei Ersatzteilverfügbarkeit fünf Tage Reparaturzeit. Ob für Ihren Typ auch am freien Markt eine überholte Einheit verfügbar ist, klären Sie am besten parallel zur Befundung.

Neuspindel, wenn Stator und Welle gleichzeitig hinüber sind und die Spindel älter ist als der Restwert der Maschine rechtfertigt. Das kommt vor, ist aber die Ausnahme.

Die Kriterien im Detail: Reparatur oder Austausch und Spindelaustausch.

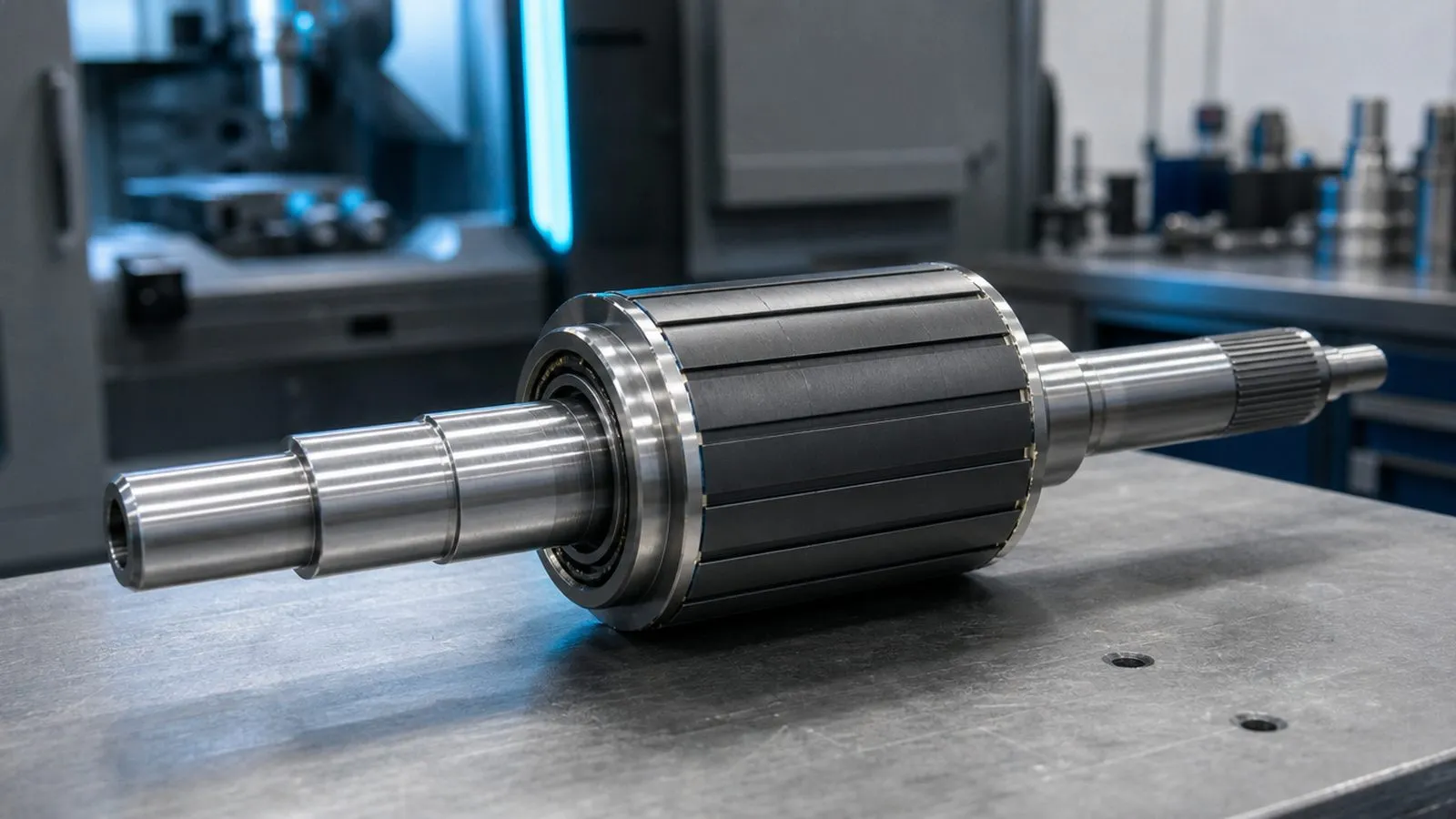

Was die Entscheidung in der Praxis kippt, sind zwei Bauteile. Erstens die Lagersitze auf der Welle: Hat ein Innenring durchgedreht oder sitzt Passungsrost im Sitz, muss nachgearbeitet oder die Welle ersetzt werden, und das verschiebt die Rechnung deutlich. Zweitens das Sensormodul: Ist es beschädigt, kommt zum mechanischen Aufwand ein Elektronikteil, das nur über den Hersteller zu bekommen ist. Beides steht nach der Befundung im Kostenvoranschlag, bevor Sie freigeben, damit Sie nicht zweimal entscheiden müssen.

Ersatzteile und Lager für Weiss Spindeln

Weiss-Spindeln laufen mit Präzisionsschrägkugellagern in 15° oder 25° Druckwinkel, in den Hochdrehzahl-Ausführungen als Hybridlager mit Si3N4-Keramikkugeln. Eingesetzt werden Lager in Genauigkeitsklasse P4 oder P2 nach ISO 492, passend zu Vorspannklasse und Anordnung des Originals. Die Vorspannung wird nach Baureihe gemessen und eingestellt, nicht geschätzt. Fragen Sie nach, wie ein Betrieb das macht; die Antwort trennt die Spreu vom Weizen.

Dichtungen, O-Ringe, Sperrluftdüsen und Drehdurchführungen sind Normteile oder werden nach Muster gefertigt. Tellerfederpakete und Spannzangen für HSK-A63 und HSK-A100 sind als Systemteile verfügbar. Originalteile von Weiss lassen sich auf Anfrage beschaffen, wenn ein Bauteil nur dort erhältlich ist, etwa Sensormodule oder Statoren. Ob Original oder gleichwertiges Markenlager verbaut wird, sollte vor der Beauftragung geklärt und im Angebot benannt sein. Details zur Lagerarbeit: Spindellager tauschen.

Ein Punkt wird bei Weiss-Spindeln oft übersehen: Die zulässige Höchstdrehzahl hängt am Schmierkonzept. Eine Ausführung, die mit Öl-Luft für den oberen Drehzahlbereich freigegeben ist, darf mit reiner Fettschmierung nicht auf denselben Wert gefahren werden. Bestehen Sie deshalb darauf, dass die Spindel so aufgebaut wird, wie sie ausgelegt ist, und lassen Sie die freigegebene Höchstdrehzahl im Protokoll benennen. Wenn Ihre Bearbeitung eigentlich eine andere Ausführung verlangt, sagen wir Ihnen das.

Werksservice in Maroldsweisach oder unabhängige Instandsetzung

Weiss betreibt in Maroldsweisach eine eigene Instandsetzung und nennt mehr als 3.000 Reparaturen pro Jahr, auch für Fremdfabrikate. Das ist eine gute Adresse, wenn Sie Originalteile und Werksdokumentation wollen und die Laufzeit zweitrangig ist. Während der Herstellergewährleistung auf eine neue Weiss-Spindel gehört sie ohnehin zum Hersteller. Ein praktischer Hinweis zum Vergleich: Fragen Sie dort nach einem verbindlichen Termin und nach der Teileverfügbarkeit für Ihren Typ, bevor Sie die Spindel ausbauen. Dann können Sie beide Wege mit echten Zahlen nebeneinanderlegen.

Freie Instandsetzer argumentieren anders herum: Befundung mit Kostenvoranschlag, bevor Geld fließt, am Markt übliche 6 bis 10 Werktage nach Befundung, Express gegen Aufpreis, und ein Abnahmeprotokoll mit Rundlauf, Axialspiel, Wuchtgüte nach ISO 21940-11 und Temperaturkurve aus dem Probelauf. Verlangen Sie genau diese vier Punkte schriftlich, dann werden die Angebote überhaupt erst vergleichbar. Die gesetzliche Gewährleistung schuldet Ihnen ohnehin der Betrieb, der die Arbeit ausführt und Ihnen die Rechnung stellt. Wir sind an keinen Hersteller gebunden und wählen den Betrieb nach Ihrem Schadensbild aus, nicht nach Marke. Die Tabelle „Original-Service oder herstellerunabhängige Reparatur” weiter unten stellt beide Wege nebeneinander, ohne Preise, weil jede Spindel anders befundet wird.

Weiss Spindel: Fall schildern

Schicken Sie uns Typenschild, Maschinentyp und eine kurze Beschreibung des Symptoms: Geräusch, Temperatur, Fehlermeldung der Steuerung, Zeitpunkt des Ausfalls. Sie bekommen eine technische Einordnung zurück: welches Schadensbild dazu passt, welcher Reparaturweg üblicherweise folgt, welche Größenordnung am Markt realistisch ist und welche Fragen Sie einem Betrieb stellen sollten, bevor Sie die Spindel verschicken. Die Einschätzung ist kostenlos und unverbindlich, ohne Auftragspflicht. Eine belastbare Zahl gibt es erst nach der Befundung, und die kommt vom ausführenden Betrieb.

Weiss Spindel defekt? Kostenlose Ersteinschätzung anfragen oder zur Übersicht Spindelreparatur.
