Chiron Spindel reparieren: Einschubspindeln, Motorspindeln und Doppelspindler aus FZ, DZ und MILL instandsetzen

Welche Spindeln in Chiron-Maschinen arbeiten

Chiron-Bearbeitungszentren aus Tuttlingen sind auf Span-zu-Span-Zeiten unter zwei Sekunden gebaut, und die Spindel ist dafür ausgelegt. Es gibt zwei Generationen, die sich in der Reparatur grundlegend unterscheiden. Die klassischen FZ- und DZ-Maschinen (FZ 08, FZ 12, FZ 15, FZ 18, FZ 22 sowie die Doppelspindler DZ 12 bis DZ 18) haben eine Einschubspindel: eine mechanische Spindeleinheit mit SK30, SK40 oder HSK-A63, die über eine Rotex-Klauenkupplung oder eine Vielzahnkupplung von einem separaten Antriebsmotor angetrieben wird, in vielen Baujahren ein Kessler DMQ 100 oder DMQ 112 mit 12.000 min⁻¹. Die Spindel selbst läuft mit 10.500 min⁻¹ (Stahllager) oder 12.000 min⁻¹ (Keramiklager), beim FZ 08 mit HSK-32 bis 15.000 min⁻¹. Die Meldestange im Inneren meldet den Spannzustand an den Korbwechsler.

Die aktuellen Baureihen (15er-Baureihe mit FZ 15 S, FZ 15 W, DZ 15 S, DZ 15 W und TZ 15 W, die 22er-Baureihe mit DZ 22 W, die 08er mit FZ 08 S precision+ und die MILL-Serie) fahren wassergekühlte Motorspindeln: bis 20.000 min⁻¹ mit SK40 oder HSK-A63, bis 30.000 min⁻¹ mit HSK-A40 beim FZ 08 S, HSK-A100 als Option bei der 22er. Hier ist der Motor Teil der Spindel, und die Reparatur umfasst Stator, Rotor, Sensorik und Kühlmantel mit.

Die Modell-Tabelle weiter unten führt die einzelnen Maschinen mit Spindel, Aufnahme, Drehzahl, Schmierung und Reparaturweg auf.

Doppelspindler: was bei DZ-Maschinen anders ist

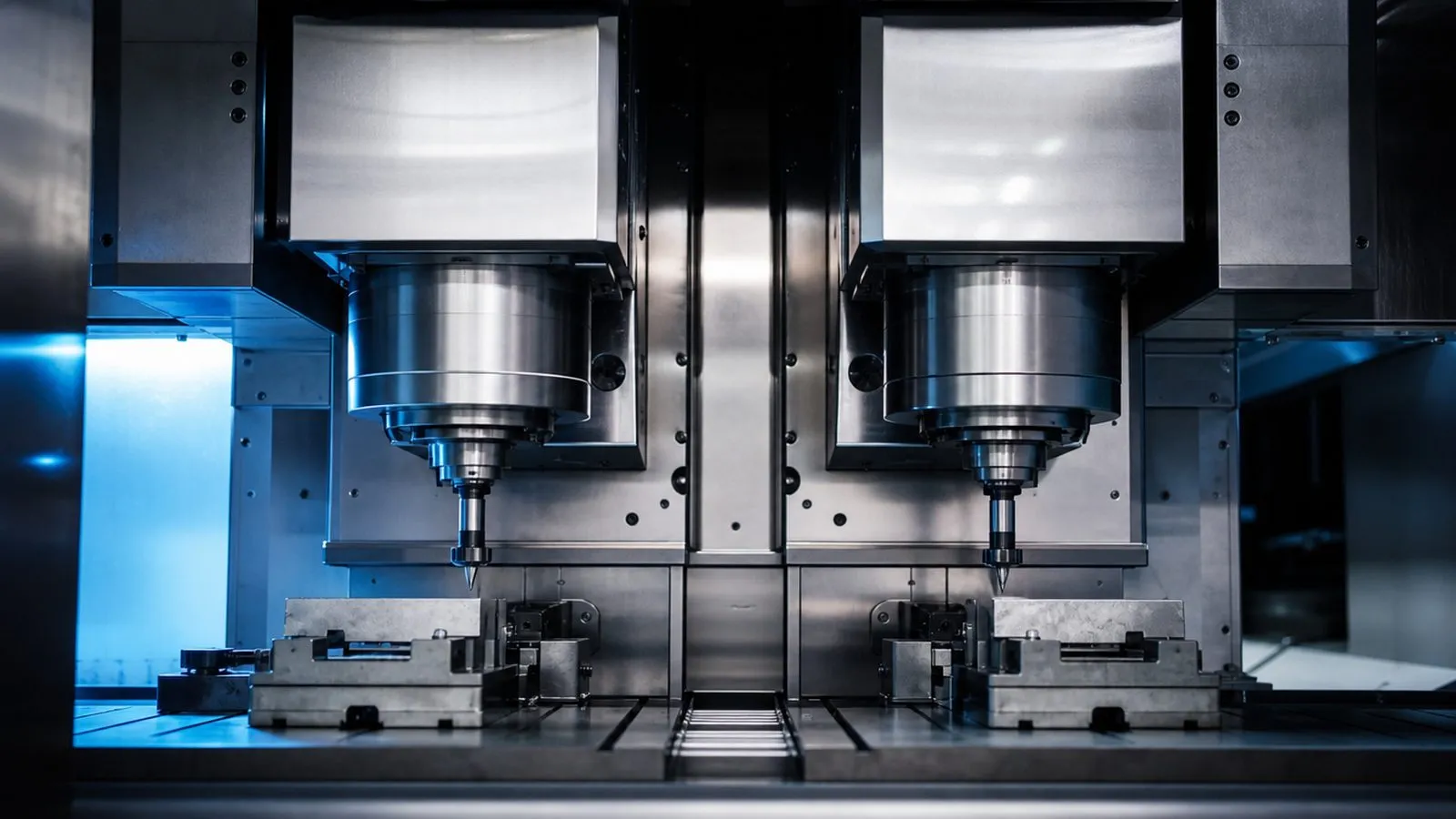

Bei DZ 12, DZ 15, DZ 18 und DZ 22 W arbeiten zwei Spindeln nebeneinander am selben Werkstückpaar, je nach Baureihe im Abstand von 250, 320 oder 400 mm, beim DZ 22 W mit 600 mm für große Werkstücke (TZ 15 W: vier Spindeln mit 200 mm Abstand). Beide müssen dieselbe Werkstückqualität liefern, sonst stimmt eine Hälfte der Serie nicht. Daraus folgen drei Regeln für die Instandsetzung. Erstens: Fällt eine Spindel aus, gehört die zweite mit auf den Messplatz, weil sie dieselben Betriebsstunden hinter sich hat. Zweitens: Beide Spindeln werden auf gleiche Vorspannung, gleichen Rundlauf und gleiche Wuchtgüte gebracht und im Protokoll nebeneinander dokumentiert, damit der thermische Gang beider Spindeln übereinstimmt. Drittens: Beim Ausbau werden links und rechts markiert, Kupplungen und Meldestangen bleiben zugeordnet, damit nach dem Einbau Werkzeuglängen und Spindelabstand wieder stimmen. Wer nur die defekte Spindel repariert und die zweite weiterlaufen lässt, kauft sich den nächsten Stillstand meist innerhalb weniger Monate.

Typische Spindelschäden in Chiron-Maschinen

Bei den Einschubspindeln steht die Kupplung an erster Stelle: Der Elastomer-Zahnkranz der Rotex-Kupplung verschleißt, die Vielzahnkupplung schlägt aus, Versatz zwischen Motor und Spindel erzeugt Schwingungen, die die Spindellager mitnehmen. Dazu kommt die Meldestange: verbogen oder mit verschlissener Meldehülse (Messing oder Stahl je nach Ausführung) meldet sie falsche Spannzustände, und der Korbwechsler bricht den Wechsel ab. Der Werkzeugspanner selbst ist bei Chiron ein Verschleißteil erster Ordnung, weil diese Maschinen mehr Wechsel pro Stunde fahren als fast jede andere. Lagerschäden folgen dem üblichen Muster: Kühlmitteleintritt, Schmiermangel, Kollision.

Bei den Motorspindeln der aktuellen Baureihen dominieren Hybridlagerschäden nach Kollision, Wicklungsschäden durch Kühlmittel im Motorraum und Ausfälle der Sensorik (Drehgeber, Temperaturfühler). Der Kühlmantel der wassergekühlten Spindeln verschlammt bei schlechtem Kühlmedium und verursacht schleichende Übertemperatur, lange bevor ein Lager auffällig wird. Vertiefung: Frässpindel reparieren, Motorspindel reparieren und Werkzeugspanner reparieren.

Spindel defekt oder Steuerung? So grenzen Sie bei Chiron ein

Chiron liefert mit Siemens- oder Fanuc-Steuerung. Beide melden Spindelprobleme als Antriebsalarm (Überstrom, Übertemperatur, Geberfehler, Drehzahlabweichung) oder als Werkzeugwechsel-Fehler (Werkzeug nicht gespannt, Spannzustand unbestimmt). Bei Einschubspindeln ist die Trennung einfach: Kupplung lösen und Motor allein laufen lassen. Läuft der Motor ohne Alarm ruhig, liegt der Fehler in der Spindel oder der Kupplung; bleibt der Alarm, sind Motor, Verstärker oder Kabel dran.

Werkzeugwechsel-Fehler haben bei Chiron drei mögliche Quellen: Spanner und Meldestange (Spindel), Korbwechsler und Greifer (Maschinenmechanik) oder Sensorik und Logik (Steuerung). Ein Blick auf die Meldestange bei geöffnetem Spanner und die gemessene Einzugskraft entscheiden meist in Minuten. Bei Doppelspindlern hilft der Vergleich: Ein Symptom, das nur an einer Spindel auftritt, ist fast immer die Spindel selbst; ein Symptom an beiden zugleich eher Steuerung, Kühlung oder Programm. Steuerung und Korbwechsler sind ein eigenes Feld und gehören zum Maschinenservice, nicht zur Spindelinstandsetzung; die Tabelle „Spindel oder etwas anderes?“ weiter unten ordnet die Symptome zu.

Reparatur, Tauschspindel oder Neuspindel bei Chiron

Einschubspindeln sind für den Tausch konstruiert: Ausbau in wenigen Stunden, der Motor bleibt in der Maschine. Deshalb ist für die klassischen FZ- und DZ-Maschinen die Tauschspindel oft der schnellste Weg und die Instandsetzung der eigenen Spindel in den am Markt üblichen 6 bis 10 Werktagen nach Befundung der wirtschaftlichste. Motor und Spindel werden dabei getrennt bewertet: Ein Kessler-DMQ-Motor mit intakter Wicklung bekommt neue Motorlager und bleibt, eine Spindel mit ausgeschlagenem Konus wird instand gesetzt oder gegen eine Tauschspindel ersetzt. Bei den Motorspindeln der aktuellen Baureihen läuft die Reparatur als Komplettüberholung: Lagersatz (Hybridlager ab 20.000 min⁻¹), Dichtungen, Spannsatz, Kühlmantel, Stator- und Sensorprüfung, dynamisches Wuchten nach ISO 21940-11, Probelauf mit Temperatur- und Schwingungsprotokoll. Die Kosten der Reparatur liegen typischerweise deutlich unter einer Neuspindel; die Neuspindel bleibt für Wellen- und Gehäuseschäden nach Kollision. Orientierung aus Branchenerfahrung, keine Preisliste. Lassen Sie sich vor Arbeitsbeginn einen Kostenvoranschlag geben.

Ersatzteile und Lagerung: Für Kessler-Motoren und -Spindeln sind Lager, Dichtungen und Spannsätze über die Komponentenhersteller lieferbar, Rotex-Zahnkränze sind Katalogware, Meldestangen und Meldehülsen als Ersatzteil beschaffbar. Eingesetzt werden Präzisionslager in P4 oder P2 nach ISO 492, bei den 20.000er und 30.000er Spindeln als Hybridlager. Die gesetzliche Gewährleistung schuldet Ihnen der ausführende Betrieb; Express und Tauschspindel bieten viele Anbieter gegen Aufpreis an. Tauschweg im Detail: Spindelaustausch, bei Stillstand Spindel-Notdienst.

Sie suchen Chiron-Service für die ganze Maschine?

Dann gleich die klare Abgrenzung: Hier geht es um die Spindel und den Antriebsmotor daneben, nicht um die ganze Maschine. Siemens- oder Fanuc-Steuerung, Korbwechsler, Achsantriebe, Schwenkrundtisch, Werkstückwechsler und planmäßige Wartung gehören zum Chiron-Service oder zu einem allgemeinen Maschinenservice. Um Spindel und Antriebsmotor kümmern wir uns herstellerunabhängig: Wir nehmen Ihren Fall auf, ordnen das Schadensbild ein und organisieren die Spindelreparatur im passenden Fachbetrieb, bei Doppelspindlern mit der paarweisen Dokumentation, die dort dazugehört. Wir sind kein autorisierter Servicepartner von Chiron und haben keine Herstellerfreigabe.

Wenn Sie nur den Verdacht haben, dass es die Spindel ist: Schicken Sie Alarmtext, Typenschild-Fotos von Spindel und Motor und eine kurze Beschreibung (Geräusch, an welcher Spindel, seit wann, welche Bearbeitung). Sie bekommen eine erste Einschätzung, ob sich der Ausbau lohnt oder ob Sie besser den Maschinenservice rufen. Anfrage und Ersteinschätzung sind kostenlos und unverbindlich. Kostenlose Ersteinschätzung anfragen
