Spindel wuchten: dynamisches Auswuchten für CNC-Spindeln bis Hochdrehzahl

Warum eine Spindel gewuchtet werden muss

Eine Spindel muss gewuchtet werden, weil die Fliehkraft einer Unwucht mit dem Quadrat der Drehzahl wächst: Was bei 3.000 min⁻¹ unmerklich ist, erzeugt bei 18.000 min⁻¹ die 36-fache Kraft. Diese Kraft läuft mit jeder Umdrehung durch die Lager, und Präzisionslager mit definierter Vorspannung sind dafür nicht ausgelegt.

Die Folgen: erhöhte Lagerbelastung und Frühausfall, Rattermarken und Maßabweichungen am Werkstück, höherer Werkzeugverschleiß und Schwingungen in der ganzen Maschine. Ob eine Vibration von Unwucht, Lagerschaden oder Resonanz kommt, erklärt der Ratgeber Unwucht und Rundlaufprobleme, die Sofortmaßnahmen der Ratgeber Spindel vibriert.

Nach jeder Neulagerung, jeder Überholung und jeder Kollision ist das Wuchten Pflicht. Bei seriösen Instandsetzern gehört es zum Reparaturumfang und wird mit Restunwucht je Ebene protokolliert. Steht im Angebot nichts davon, fragen Sie nach: Ein Lagertausch ohne anschließendes Wuchten ist kein vollständiger Reparaturweg.

Statisches oder dynamisches Wuchten: was für Spindeln gilt

Für Spindeln gilt dynamisches Wuchten in zwei Ebenen, statisches Wuchten reicht nur für flache Anbauteile. Der Unterschied liegt in der Art der Unwucht, die erfasst wird.

Eine Spindelwelle kann statisch perfekt ausgeglichen sein und trotzdem vibrieren: Liegt an einem Ende eine schwere Stelle und am anderen Ende gegenüber eine zweite, hebt sich der Schwerpunkt auf, aber bei Drehzahl entsteht ein Kippmoment. Nur die Messung in zwei Ebenen findet diesen Fall.

Wuchtgüte nach ISO 21940-11: welche Klasse Ihre Spindel braucht

Die Wuchtgüte legt fest, wie viel Restunwucht nach dem Wuchten bleiben darf, und für Werkzeugmaschinenspindeln ist G2,5 der übliche Zielwert. Die Kennzahl G ist die Umlaufgeschwindigkeit des Schwerpunkts in mm/s: Bei G2,5 darf sich der Schwerpunkt bei Nenndrehzahl mit höchstens 2,5 mm/s um die Drehachse bewegen.

Daraus folgt die zulässige Exzentrizität e = G / ω und die Restunwucht U = e × m. Ein Rotor mit 10 kg bei 20.000 min⁻¹ darf für G2,5 rund 1,2 µm Exzentrizität haben, etwa 12 g·mm Restunwucht auf beide Ebenen verteilt. Bei 12.000 min⁻¹ dürfte er rund 20 g·mm behalten. Deshalb zählt bei der Anfrage die Betriebsdrehzahl, nicht nur der Spindeltyp.

Schleif- und HF-Spindeln werden auf G1 gewuchtet, Innenschleifspindeln mit sehr hohen Drehzahlen auf G0,4. Die Klassen stehen in der Tabelle weiter unten, den Begriff erklärt das Glossar unter Wuchtgüte.

Wann muss eine Spindel gewuchtet werden?

Eine Spindel muss gewuchtet werden, sobald die Rotorbaugruppe demontiert war oder ein Ereignis ihre Massenverteilung verändert hat:

• Nach jedem Lagertausch: Lager, Distanzhülsen und Wellenmuttern sitzen nie exakt wie vorher.
• Nach Überholung oder Reparatur mit Demontage der Welle, auch wenn nur Dichtungen getauscht wurden.
• Nach Kollision oder Werkzeugbruch: Der Wuchtzustand verschiebt sich auch ohne sichtbare Verformung.
• Bei Vibration im Betrieb, wenn Werkzeug, Aufnahme und Lager als Ursache ausgeschlossen sind.
• Nach Instandsetzung von Anbauteilen: Riemenscheiben und Spannsätze werden einzeln und im Verbund gewuchtet.

Ablagerungen, Korrosion und Materialverlust verändern die Massenverteilung mit der Zeit. Eine jährliche Schwingungsmessung zeigt, ob die Unwucht wächst, bevor die Lager es zeigen.

Spindel wuchten lassen: Lohnwuchten ohne Reparatur

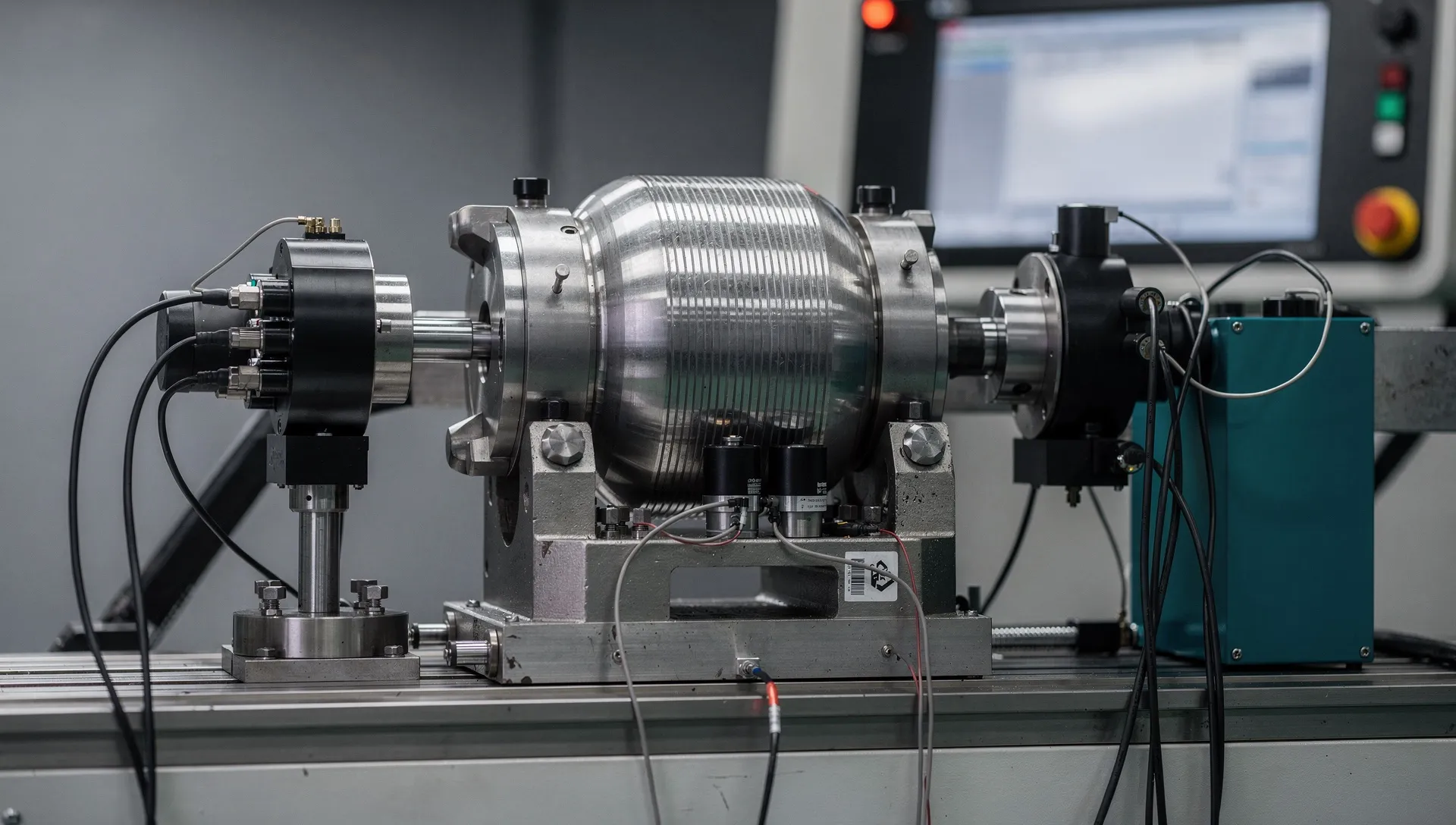

Wuchten als Einzelleistung, am Markt Lohnwuchten genannt, ist der Weg, wenn Sie die Spindel selbst instandsetzen oder wenn nur die Unwucht das Problem ist. Rotor oder komplette Spindel gehen zum Wuchtbetrieb, gewuchtet wird in zwei Ebenen, und das Messprotokoll weist Restunwucht je Ebene und erreichte Güte aus. Klären Sie vorab, bei welcher Drehzahl gemessen wird: Ein Rotor, der bei 3.000 min⁻¹ gewuchtet und bei 24.000 min⁻¹ gefahren wird, ist nur rechnerisch in Ordnung.

Wichtig: Der Rotor wird in dem Zustand gewuchtet, in dem er später läuft. Riemenscheibe, Spannsatz oder Werkzeugaufnahme gehören mit in die Sendung, sonst läuft der Rotor mit einer unbalancierten Scheibe wieder unruhig. Typische Rotoren und Wuchtziele zeigt die Tabelle Lohnwuchten weiter unten.

Zwei Grenzen vorab: Ein Rotor mit Lagerschaden lässt sich nicht sauber wuchten, weil die Lager selbst Schwingung erzeugen. Und eine verbogene Welle ist ein Rundlaufproblem, kein Wuchtproblem. Beides zeigt die Eingangsmessung.

Betriebswuchten an der Maschine

Betriebswuchten korrigiert die Unwucht im eingebauten Zustand mit Schwingungsaufnehmern am Spindelgehäuse und einem Referenzsignal für die Winkellage. Es eignet sich für Anbauteile und leichte Korrekturen an einer zugänglichen Ebene, etwa nach dem Aufspannen einer Schleifscheibe oder bei Spindeln, deren Ausbau tagelangen Stillstand bedeutet.

Für Präzisionsspindeln ersetzt es das Zweiebenen-Wuchten auf der Wuchtmaschine nicht, weil meist nur eine Ebene erreichbar ist und die Maschine selbst Schwingung beisteuert. Betriebswuchten ist die Ergänzung, nicht die Alternative: einmal sauber auf der Maschine gewuchtet, danach im Betrieb nachjustiert. Details im Glossar unter Betriebswuchten.

Kosten und Laufzeit beim Spindelwuchten

Wuchten ist am Markt eine kleine Position und dauert als Einzelleistung meist wenige Werktage nach Eingang, im Rahmen einer Reparatur oder Überholung steckt es im Gesamtangebot. Der Aufwand hängt von Rotorgewicht, Drehzahl, geforderter Güte und mitzuwuchtenden Anbauteilen ab. Orientierung aus Branchenerfahrung, keine Preisliste. Verbindlich wird es mit dem Angebot des Betriebs, den Sie beauftragen, und dafür braucht der Betrieb Spindeltyp, Rotorgewicht und Betriebsdrehzahl.

Die gesetzliche Gewährleistung auf das Wuchten und die protokollierten Werte schuldet Ihnen der ausführende Betrieb. Verlangen Sie das Messprotokoll mit Restunwucht je Ebene in g·mm und der erreichten Güteklasse, nicht nur den Satz “gewuchtet”. Ohne Zahlen lässt sich später nicht klären, ob eine neue Vibration aus der Spindel oder aus dem Werkzeug kommt.

Schildern Sie Ihren Fall mit Spindeltyp, Drehzahl und Symptom. Sie bekommen eine technische Einschätzung dazu, ob es überhaupt ein Wuchtproblem ist, kostenlos und ohne Auftragspflicht: Spindel wuchten lassen.
