Motorspindel reparieren: Instandsetzung von Motorspindeln und Elektrospindeln

Was ist eine Motorspindel und was unterscheidet sie vom Spindelmotor?

Eine Motorspindel (auch Elektrospindel) ist eine Arbeitsspindel, deren Antriebsmotor direkt im Spindelgehäuse sitzt: der Stator ist in das Gehäuse eingeschrumpft, der Rotor sitzt auf der Spindelwelle. Riemen, Kupplung und Getriebe entfallen. Der Begriff Spindelmotor meint in der Praxis dasselbe Bauteil aus Sicht des Antriebs: Wer nach Spindelmotor-Reparatur sucht, hat fast immer eine Motorspindel mit Lager- oder Statorschaden vor sich.

Typische Drehzahlen liegen zwischen 12.000 und 40.000 min⁻¹, Hochfrequenzspindeln darüber. Asynchronmotoren mit Käfigläufer sind die robuste Standardlösung, Synchronmotoren mit Permanentmagneten liefern mehr Drehmoment bei kleinerem Bauraum und brauchen einen Rotorlagegeber. Gelagert wird mit Schrägkugellagern (Druckwinkel 15° für Drehzahl, 25° für Axialsteifigkeit) oder Hybridlagern mit Si₃N₄-Keramikkugeln, geschmiert mit Lebensdauerfett oder Öl-Luft, gekühlt über einen Wassermantel um den Stator.

Für die Instandsetzung heißt das: Mechanik und Elektrik hängen zusammen. Ein Lagerschaden erwärmt den Rotor, die Wärme belastet Wicklung und Magnete. Deshalb wird eine Motorspindel bei der Spindelreparatur immer beidseitig befundet, bevor ein Kostenvoranschlag entsteht.

Instandsetzung von Motorspindeln: was geprüft und getauscht wird

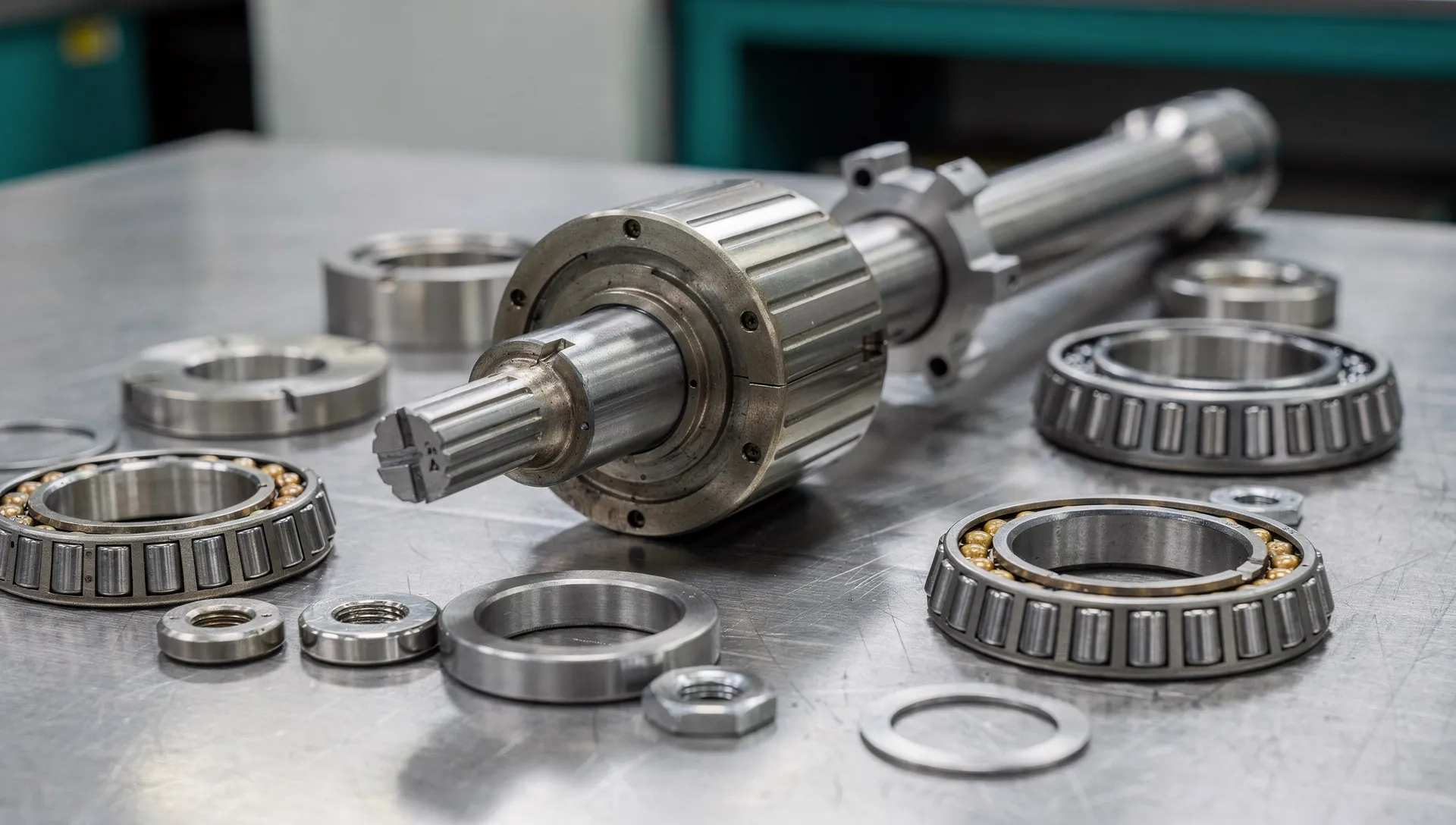

Die Instandsetzung einer Motorspindel umfasst im Standardfall Neulagerung, Tausch aller Dichtungen, Wuchten der Rotorbaugruppe und einen Probelauf am Umrichter. Was darüber hinaus anfällt, ergibt die Befundung im Fachbetrieb.

Mechanisch werden Lager, Lagersitze, Welle, Werkzeugkonus, Werkzeugspanner und Dichtsystem bewertet. Die Lager kommen grundsätzlich neu, in Genauigkeitsklasse P4 oder P2 nach ISO 492 und in der Anordnung, die der Hersteller vorgesehen hat. Eingelaufene Lagersitze lassen sich in Grenzen aufarbeiten, sonst ist die Welle das Thema (Spindellager-Reparatur).

Elektrisch kommen Isolationsmessung, Phasenwiderstand, Geberprüfung und Temperaturfühler hinzu. Der Kühlmantel wird abgedrückt, die Drehdurchführung der inneren Kühlmittelzufuhr auf Leckage geprüft, am Werkzeugspanner die Einzugskraft gemessen. Nach der Montage wird die Rotorbaugruppe dynamisch gewuchtet, Zielwert G2,5 nach ISO 21940-11, bei HF-Ausführungen G1 oder feiner (Spindelwuchten). Der Probelauf läuft mit Umrichter über den gesamten Drehzahlbereich mit Temperaturkurve an Lagerstellen und Stator.

Typische Schäden an Elektrospindeln

Der häufigste Schaden an Elektrospindeln ist der Lagerschaden, gefolgt von Undichtigkeiten an Kühlmantel oder Dichtsystem, Encoderausfällen und, deutlich seltener, Statorschäden. In der Instandsetzungspraxis geht der Großteil der Ausfälle auf die Lagerung zurück, Statorschäden sind meist Folge von Überhitzung oder Kühlmitteleintritt.

Lagerschäden entstehen durch Betriebsstunden, Kollision, Überlast, Fettalterung oder Kühlmittel in der Lagerkammer und zeigen sich als Geräusch, Wärme, Rundlauffehler und Vibration (Ratgeber Lagerschaden). Statorschäden (Windungsschluss, Erdschluss, Isolationsschwäche) fallen durch Umrichterabschaltungen, erhöhte Stromaufnahme und ungleiche Phasenwiderstände auf. Bei Synchronspindeln kommen entmagnetisierte Rotormagnete nach Übertemperatur hinzu.

Encoder und Rotorlagegeber leiden unter Erschütterung, Feuchte und beschädigten Leitungen: Drehzahlschwankungen, Fehler bei Spindelorientierung und Gewindeschneiden. Kühlmantelschäden durch Korrosion oder poröse O-Ringe lassen Kühlwasser in den Statorraum, der Klassiker für den Folgeschaden: erst feucht, dann Isolationsfehler, dann Wicklung.

Statorwicklung erneuern: wann ist das wirtschaftlich?

Eine Statorwicklung wird erneuert, wenn Blechpaket und Gehäuse unbeschädigt sind und der Neuwert der Spindel den Aufwand deutlich übersteigt. Ist das Blechpaket durch Überhitzung verzogen oder der Kühlmantel korrodiert, ist der Tausch der Statoreinheit oder eine Tauschspindel meist der bessere Weg.

Neu gewickelte Statoren müssen zu Rotor und Umrichter passen: gleiche Polzahl, gleiche Wicklungsdaten, gleicher Temperaturfühler. Danach werden die Motorparameter am Umrichter geprüft und bei Bedarf neu identifiziert. Ein brauchbarer Kostenvoranschlag nennt beide Wege mit Aufwand und Laufzeit, damit Sie Wicklung gegen Tauschspindel rechnen können.

Spindelmotor reparieren oder Motorspindel tauschen?

Die Reparatur lohnt sich in den meisten Fällen: Die Instandsetzung kostet am Markt in der Regel einen Bruchteil des Neuspindelpreises, eine Generalüberholung liegt typischerweise bei 30 bis 60 Prozent einer Neuspindel. Orientierung aus Branchenerfahrung, keine Preisliste. Verbindlich wird es mit dem Angebot des Betriebs, den Sie beauftragen.

Gegen die Reparatur sprechen ein gebrochenes oder verzogenes Gehäuse, ein zerstörter Wellensitz, der sich nicht mehr aufarbeiten lässt, oder ein Rotor, der nur beim Hersteller erhältlich ist und dort lange Lieferzeit hat. Dann ist ein Spindelaustausch schneller und wirtschaftlicher. Steht die Maschine, ist die Kombination aus Tauschspindel und späterer Instandsetzung der eigenen Spindel als Reserve ein bewährter Weg.

Am Markt liegt die Laufzeit bei 6 bis 10 Werktagen nach Befundung, Express bieten viele Betriebe gegen Aufpreis an. Die gesetzliche Gewährleistung auf die Instandsetzung schuldet Ihnen der ausführende Betrieb. Mehr zur Rechnung im Ratgeber Reparatur oder Austausch.

Wartung von Motorspindeln: Intervalle und Frühwarnzeichen

Motorspindeln brauchen keine Wartung im Sinne eines Ölwechsels, aber eine regelmäßige Zustandskontrolle: täglich Sperrluft, Kühlmitteldurchfluss und Kühlmitteltemperatur, monatlich Rundlauf am Werkzeugkonus und Einzugskraft des Werkzeugspanners, quartalsweise eine Schwingungsmessung an der vorderen Lagerstelle. Bei Öl-Luft-Schmierung gehören Dosiermenge und Füllstand in den Schichtcheck.

Eine vorbeugende Spindelüberholung empfiehlt sich, wenn die Betriebsstunden die Herstellerempfehlung erreichen, nach jeder Kollision und wenn zwei Frühwarnzeichen zusammenkommen: steigende Temperatur bei gleicher Last, verändertes Laufgeräusch, nachlassende Oberfläche, wachsender Rundlauffehler.

Motorspindeln von Weiss, Kessler, Fischer, GMN, Step-Tec und IBAG lassen wir herstellerunabhängig instand setzen, entscheidend sind Befund und Teileverfügbarkeit, nicht die Marke.

Schildern Sie Ihren Fall mit Typenschild, Umrichtermeldung und Symptom. Sie bekommen eine technische Einordnung dazu, ob der Schaden mechanisch oder elektrisch ist und welcher Weg dazu passt. Kostenlos, unverbindlich, ohne Auftragspflicht: Fall schildern.
