Frässpindel reparieren: Instandsetzung der Spindel in Fräsmaschine und Bearbeitungszentrum

Was ist die Spindel einer Fräsmaschine und welche Bauarten gibt es?

Die Frässpindel ist die Arbeitsspindel einer Fräsmaschine oder eines Bearbeitungszentrums: Sie trägt das rotierende Werkzeug, spannt es über den Werkzeugspanner und überträgt Drehzahl und Drehmoment auf den Schnitt. Fällt sie aus, steht die Maschine. Deshalb ist die Spindel der Fräsmaschine das teuerste Verschleißteil der Anlage.

Zwei Bauarten dominieren: Motorspindeln mit integriertem Antrieb (Stator im Gehäuse, Rotor auf der Welle) in fast allen modernen Bearbeitungszentren, und riemen- oder getriebegetriebene Spindeln in älteren Maschinen, Universalfräsmaschinen und schweren Schruppzentren. Gelagert wird mit Schrägkugellagern in Tandem- oder O-Anordnung (Druckwinkel 15° für Drehzahl, 25° für Steifigkeit), bei hohen Drehzahlen mit Hybridlagern mit Si₃N₄-Keramikkugeln. Die Werkzeugaufnahme ist genormt: Steilkegel SK40 und SK50 nach DIN ISO 7388-1, BT40 und BT50, HSK-A63 und HSK-A100 nach DIN 69893, Capto in Dreh-Fräs-Zentren.

Für die Instandsetzung ist die Bauart entscheidend: Eine Motorspindel wird bei der Spindelreparatur mechanisch und elektrisch befundet, eine Riemenspindel rein mechanisch. Was am häufigsten anfällt, ist bei beiden gleich: die Lagerung.

Frässpindel reparieren: Umfang der Instandsetzung

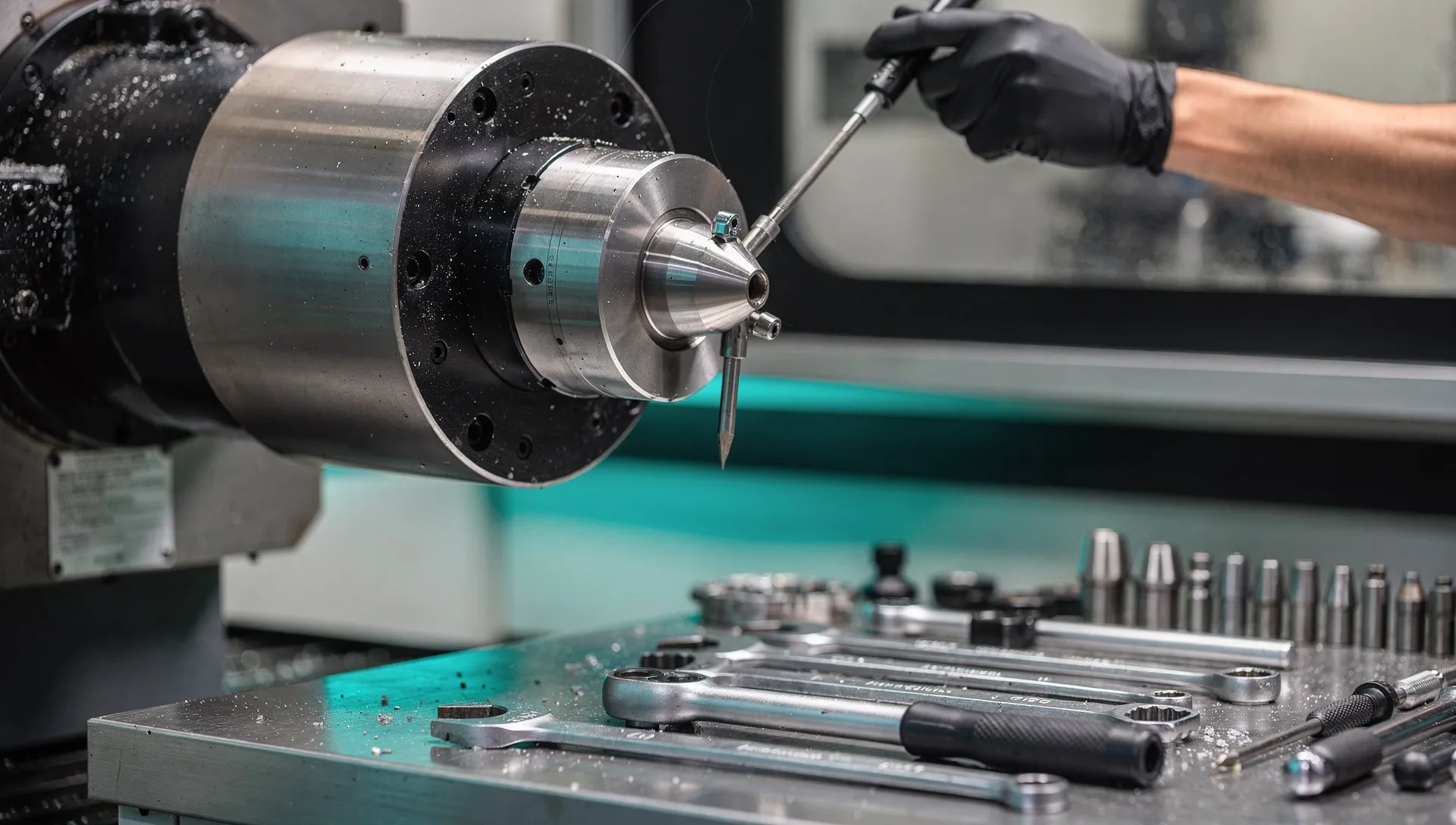

Eine Frässpindel reparieren heißt im Standardfall: neu lagern, Dichtungen erneuern, Werkzeugspanner prüfen, wuchten, Probelauf, Abnahmeprotokoll. Der Umfang darüber hinaus ergibt sich aus der Befundung im Fachbetrieb, der Kostenvoranschlag gehört vor die Reparatur.

Bei der Neulagerung werden alle Lager gegen Präzisionslager in P4 oder P2 nach ISO 492 getauscht, Lagersitze an Welle und Gehäuse vermessen und die Vorspannung nach Herstellervorgabe eingestellt, federnd oder starr, je nach Auslegung (Spindellager-Reparatur). Das Dichtsystem aus Labyrinth und Sperrluft wird komplett erneuert, sonst ist die neue Lagerung nach dem nächsten Kühlmitteleintritt wieder hin.

Der Werkzeugspanner wird auf Einzugskraft gemessen, Tellerfederpaket, Greifer und Zugstange werden bei Verschleiß ersetzt (Werkzeugspanner-Reparatur). Der Werkzeugkonus wird auf Rundlauf, Plananlage und Kollisionsspuren geprüft, leichte Schäden werden nachgearbeitet. Bei Motorspindeln kommen Isolationsmessung, Encoder und Kühlmantel hinzu. Abschließend dynamisches Wuchten auf G2,5 nach ISO 21940-11 (Spindelwuchten), Probelauf mit Temperaturkurve und Abnahmeprotokoll mit Rundlauf, Spiel und Schwingung.

Schäden an Frässpindeln nach Bearbeitungsart

Welche Schäden eine Frässpindel zeigt, hängt davon ab, was sie fräst: Schruppen belastet die Lager axial und radial, HSC-Bearbeitung die Wuchtgüte und die Wärmeführung, Trockenbearbeitung die Dichtungen und die Kühlung. Die Tabelle zeigt, was in der Instandsetzung typischerweise ankommt.

Nach einer Kollision läuft die Spindel oft noch, die Lager haben aber Eindrückungen (Brinellieren), die in den folgenden Wochen zum Ausfall führen. Deshalb nach jedem Crash Rundlauf und Schwingung messen, auch ohne Geräusch.

Werkzeugaufnahme und Werkzeugspanner: warum beides zur Reparatur gehört

Rundlauf am Werkzeug entsteht aus drei Gliedern: Lagerung, Werkzeugkonus und Werkzeugspanner. Wer nur die Lager tauscht, hat nach der Reparatur oft dieselben Rattermarken wie vorher. Deshalb werden Aufnahme und Spanner bei jeder Frässpindel mitgeprüft.

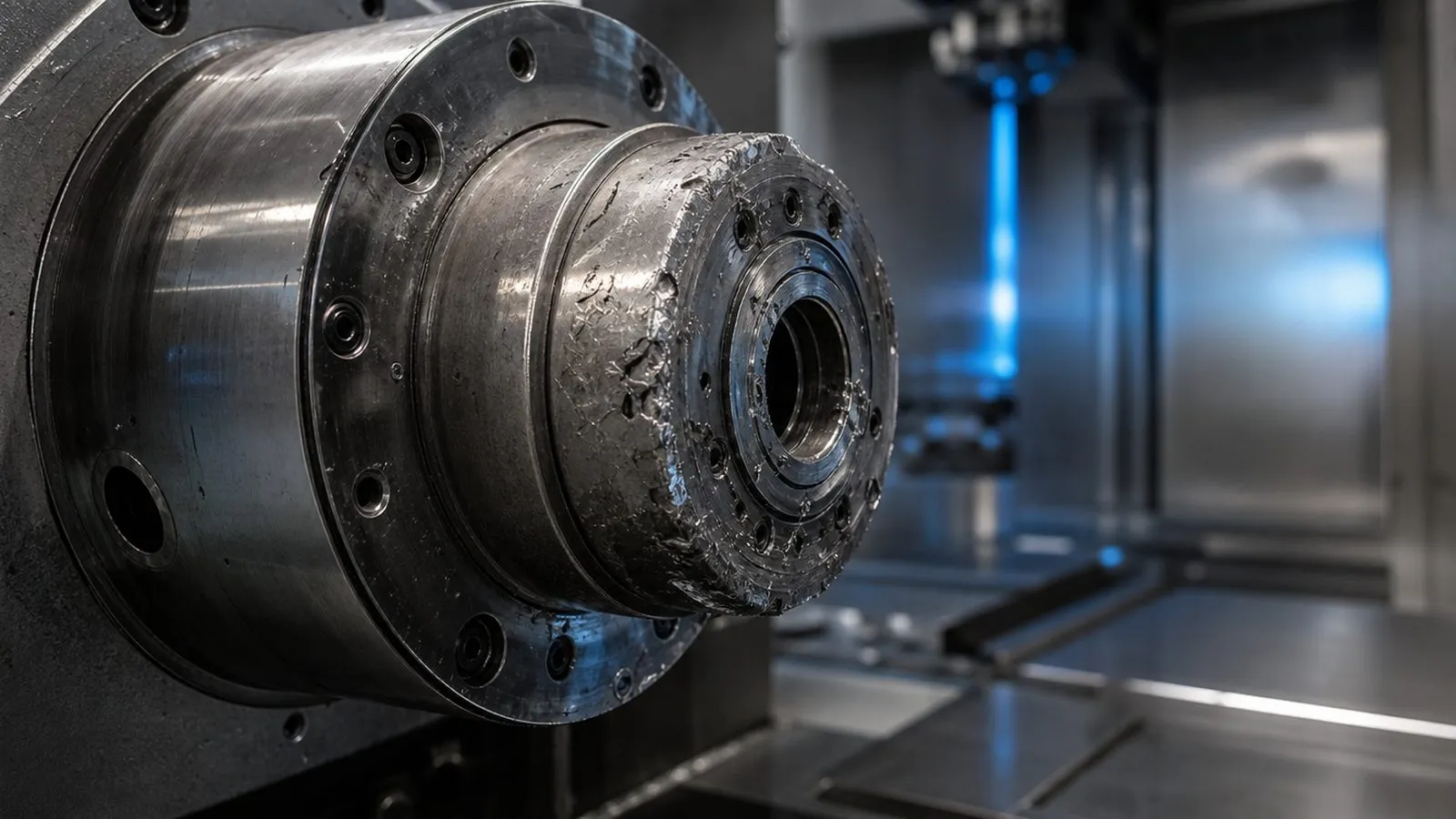

Am Konus geht es um Kegelwinkel, Plananlage (bei HSK) und Kollisionsspuren. Ein eingeschlagener SK40-Konus oder eine ausgeschlagene HSK-A63-Plananlage lässt sich in Grenzen nachschleifen, solange die Einzugstiefe des Werkzeugs im Toleranzband bleibt. Darüber hinaus ist ein Wellentausch oder eine Tauschspindel wirtschaftlicher.

Der Werkzeugspanner verliert mit jedem Wechselzyklus Einzugskraft: Tellerfedern setzen sich, Greifer verschleißen, die Löseeinheit schlägt aus. Zu wenig Einzugskraft heißt Mikrobewegung des Werkzeugs im Konus, Passungsrost, Rundlauffehler, im Extremfall ein gelöstes Werkzeug. Die Einzugskraft wird deshalb bei Eingang und Abnahme gemessen und im Protokoll dokumentiert. Wie Sie einen defekten Spanner an der Maschine erkennen, steht im Ratgeber Werkzeugspanner defekt.

Frässpindel reparieren oder tauschen? Kosten im Verhältnis

Die Reparatur ist in der Regel der wirtschaftliche Weg: Eine Neulagerung mit Wuchten und Abnahme kostet am Markt in der Regel einen Bruchteil des Neuspindelpreises, eine Generalüberholung liegt typischerweise bei 30 bis 60 Prozent einer Neuspindel. Orientierung aus Branchenerfahrung, keine Preisliste. Verbindlich wird es mit dem Angebot des Betriebs, den Sie beauftragen.

Ein Spindelaustausch ist sinnvoll, wenn Gehäuse oder Welle nach einer Kollision nicht mehr aufzuarbeiten sind, wenn Ersatzteile für ältere Baureihen fehlen oder wenn die Maschine keinen Tag stehen darf: Dann geht eine Tauschspindel hinein und die eigene Spindel wird instandgesetzt und als Reserve eingelagert.

Laufzeit der Instandsetzung am Markt: 6 bis 10 Werktage nach Befundung. Was Express dabei wirklich verkürzt, steht unter Express und Notdienst. Die gesetzliche Gewährleistung auf die Reparatur schuldet Ihnen der ausführende Betrieb. Was für die Entscheidung sonst zählt, steht im Ratgeber Reparatur oder Austausch.

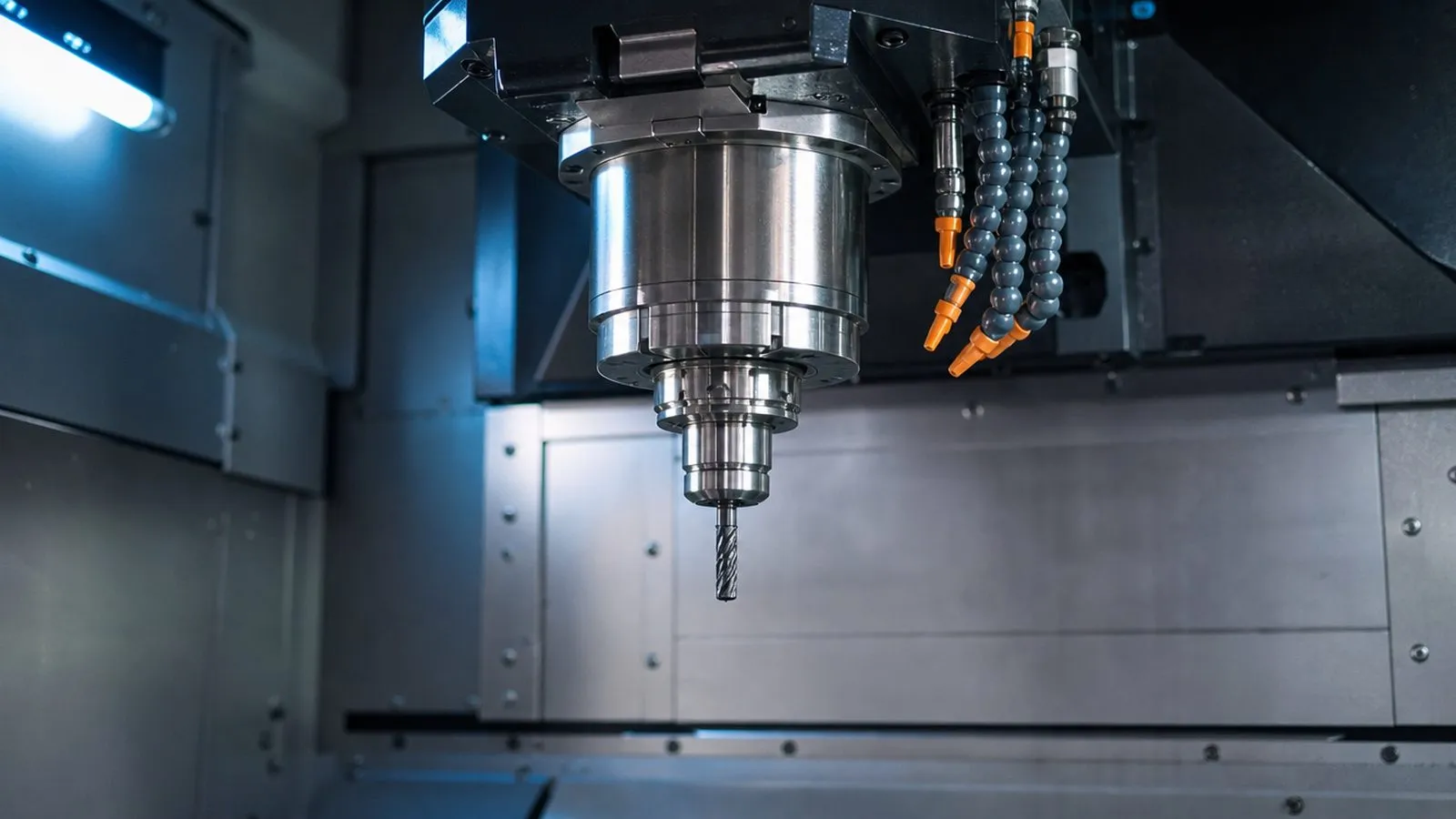

Frässpindeln in Bearbeitungszentren: Hersteller und Maschinen

Frässpindeln lassen wir herstellerunabhängig instand setzen. Verbreitet sind Spindeln von Weiss, Kessler, Fischer, Step-Tec, HSD und GMN, verbaut in Bearbeitungszentren von DMG Mori, Hermle, Chiron und Mazak. Für die Instandsetzung ist die Marke kein Ausschlusskriterium, entscheidend sind Befund und Teileverfügbarkeit.

Für eine Einschätzung reichen Maschine, Spindelhersteller und Typ vom Typenschild, die Werkzeugaufnahme und eine kurze Beschreibung der Symptome. Kennen Sie den Spindelhersteller nicht, genügt meist ein Foto vom Typenschild oder von der Spindelnase zur Zuordnung. Sie bekommen eine technische Einordnung dazu, welches Schadensbild wahrscheinlich vorliegt und welcher Umfang dazu passt. Kostenlos, unverbindlich, ohne Auftragspflicht: Fall schildern.
